藍牙放大器模塊是有用的DIY項目的創意和愛好者。該模塊的藍牙連接使項目可以無線連接，并提供輕松的娛樂。該板可以工作在鋰離子/鋰- po或鉛酸電池，這是用來使設備便攜。它的設計使得它很容易實現的項目模塊是方便的，便宜的，并提供高音質。
您可以使用音頻放大器構建自己的DIY藍牙音樂播放器，在家中/辦公室或旅行時使用。
在這個項目中，我們將學習模塊的連接和電路。同時，收集一些必要的信息和技術規范。
電路文摘已經構建了許多音頻電路，查看大量的音頻電路的原理圖和詳細的解釋，以幫助您構建音頻項目并將其用于您的音頻設計。也檢查以前建立的DIY音樂播放器：
?MP3播放器電路
?基于LM386的簡單Arduino音頻播放器和放大器
?DIY ESP32為基礎的音頻播放器
?采用集成電路TDA2030的低音炮放大電路

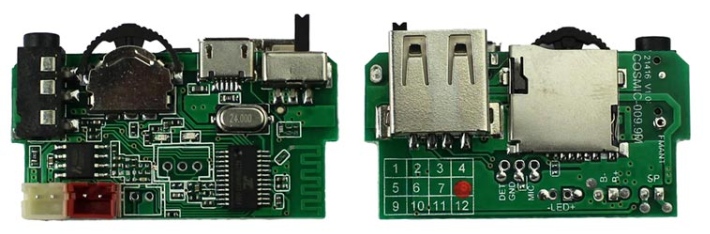

無線高保真藍牙放大器模塊
無線HI-FI模塊是一款具有AB類/ D類切換功能，輸出功率為5.3W的單通道音頻功放板，內置藍牙、FM、USB、aux線，以及支持解碼器的內存芯片。
憑借其全面的輸入端口和令人印象深刻的功能，如緊湊，有吸引力的設計和高音質，該模塊從其他板中脫穎而出。它的多功能性使它成為各種應用的首選。
?電源開關，用于開/關模塊。
?micro-USB充電接口，固定5伏輸入。
?AUX-Cable 2.5 mm母輸入插孔。
?USB卡、TF卡輸入接口。
?內置藍牙和FM支持。
?一種多功能開關。
?它有兩個內置的紅色和綠色LED指示燈(參見后面的功能)。

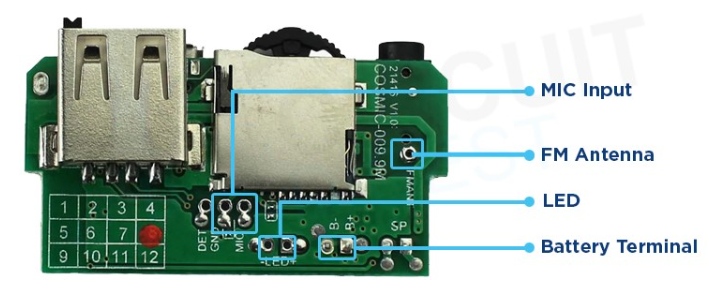

該模塊有更多的內部選項來支持其他特性。該模塊還有兩個開放連接連接MIC和一個額外的LED電源指示，如下圖所示。
?將額外的LED連接到電路板將無效，因為它僅根據電源開關指示開/關狀態。
?焊接一小段電線到FM天線終端將使信號和音頻質量更好，而在FM模式。
?連接MIC對您的項目非常有幫助和未來感。它允許您在通過藍牙或AUX連接到智能手機的模塊期間進行通話。

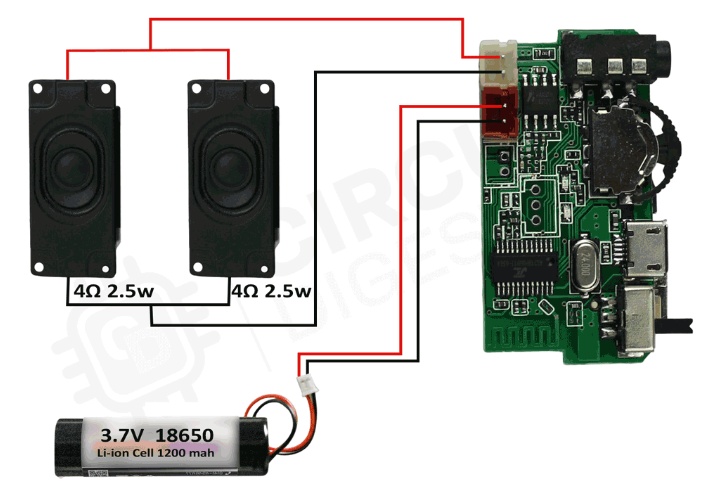

藍牙音頻放大器電路圖
讓我們來看看電路板的綜合電路連接，這是非常直接和最簡單的設計來理解。

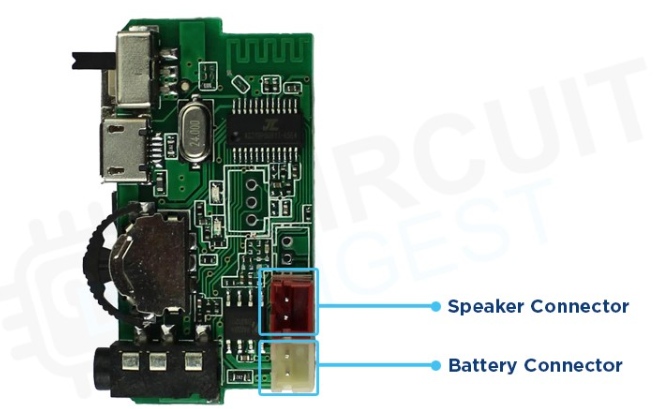

將電池連接到模塊的電池連接器上。你可以使用3.7伏的鋰離子電池或4伏的鉛酸電池。
電池輸入電壓范圍：使用這個模塊，我們可以看到我們的智能手機的電池消耗百分比。該功能完全基于控制器IC檢測到的剩余電池電壓。
?在3伏時，它顯示電池完全耗盡[0%]，而在4.2伏時，它感覺到電池完全充電[100%]。
?我們可以給模塊的電池端子提供高達5伏的電壓，以提高音頻IC的音頻質量性能。
注：本模塊也可以直接使用Micro-USB充電連接器，其輸入固定為5伏，無需任何電池。
揚聲器匹配規格
該模塊使用Vdd范圍為2.5-5.5伏的HAA2018音頻IC。是一款具有AB類/ D類開關功能，輸出功率為5.3W的單通道音頻功率放大器IC，其技術指標為：
D類輸出功率：
?5.3w (vdd = 5.0v, rl =2Ω， thd + n =10%)
?3.2w (vdd = 5.0v, rl =4Ω， thd + n =10%)
AB類輸出功率：
?5.2w (vdd = 5.0v, rl =2Ω， thd + n =10%)
?3.1w (vdd = 5.0v, rl =4Ω， thd + n =10%)
RL表示負載阻抗，而VDD是電池端子到音頻IC的電壓。
其他特點:
?低失真，低噪音
?啟動POP聲音抑制功能
?關機電流小于1uA
?過熱保護功能
因為，從上述技術規格，你可以知道，在2Ω負載阻抗，輸出功率將是最高的。如果您能找到2Ω 5w揚聲器，那么它將很好，否則您必須根據放大器模塊的輸出額定值設置揚聲器的串聯/并聯組合以匹配阻抗和功率額定值。一般來說，在連接揚聲器和放大器時，建議匹配阻抗和功率額定值。如果可能的話，建議使用與放大器輸出阻抗匹配的揚聲器。此外，選擇額定功率等于或高于放大器輸出功率的揚聲器將提供更好的性能，并降低損壞組件的風險。

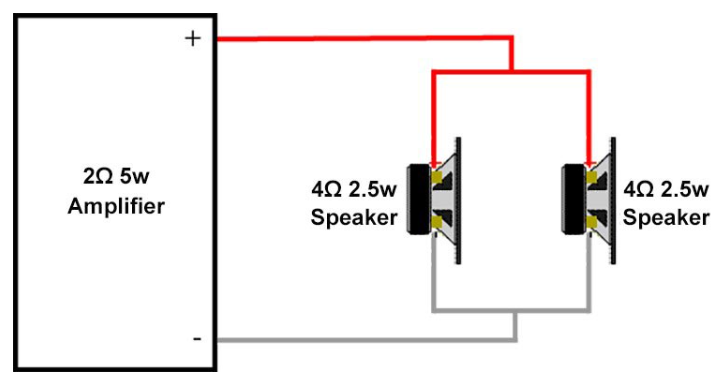

由于我們的放大器輸出額定為2Ω 5w，因此我使用兩個4Ω 2.5w揚聲器并聯連接，相當于放大器輸出。

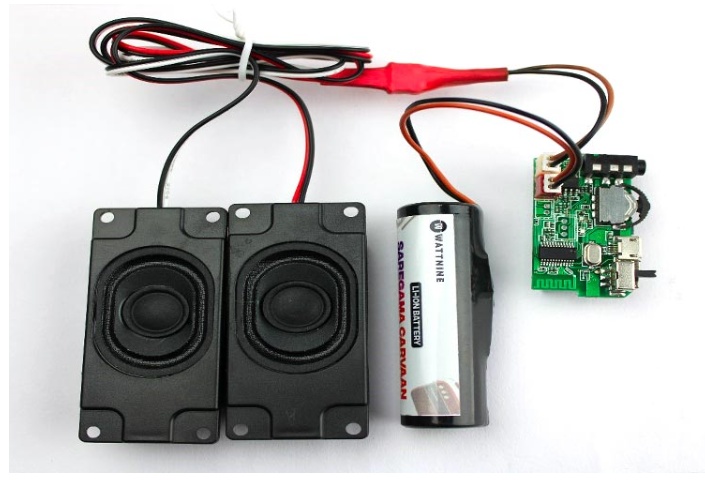

讓我們看看下圖中真實的電路原型
藍牙音頻放大板演示
我們已經看到了上面的連接細節，現在我們可以深入了解這種板的功能，例如其指標在不同模式下的不同工作方式。
注意+ve和-ve端子正確連接鋰離子電池。此外，連接揚聲器與正確匹配，以獲得適當的音頻質量。

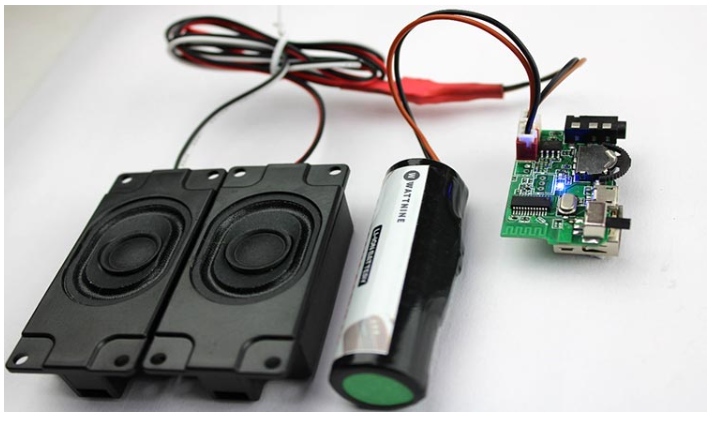

打開開關，檢查是否有藍色LED閃爍。
模式和LED指示燈
該模塊工作在五種不同的模式，這些是藍牙，F(xiàn)M， AUX， Pendrive和sd卡模式。在每種模式下，藍色LED指示燈的指示略有不同，便于了解單板的內部功能。
藍牙模式：打開單板后，模塊默認處于BT模式。
藍色Led快速閃爍，直到BT不配對。
Led在配對后或暫停歌曲時連續打開。
播放歌曲時緩慢眨眼。
FM模式：按住中間多功能鍵，將切換到FM模式。
藍色Led快速閃爍，直到所有頻道都不會被掃描。
播放頻道時緩慢閃爍。
USB/ sd卡模式：插入USB-drive后，模塊自動啟動USB-drive模式。
Led在暫停歌曲或內存驅動器內沒有歌曲時連續打開。
播放歌曲時緩慢眨眼。
注意：Mp3歌曲必須存在于閃存驅動器，否則它將無法訪問USB驅動器。
AUX模式：連接AUX線，從智能手機向板提供音頻輸入。
總是在播放/暫停歌曲時緩慢閃爍。
充電功能
它有一個Micro-USB輸入端口，可以為模塊上的電池組充電。有一個紅色Led指示模塊的充電模式。當電池充電時，紅色Led持續發光。
電池端充電電壓：4伏
充電電流：~ 200ma
注意：不要在使用時給設備充電，因為它不會給電池充電。
