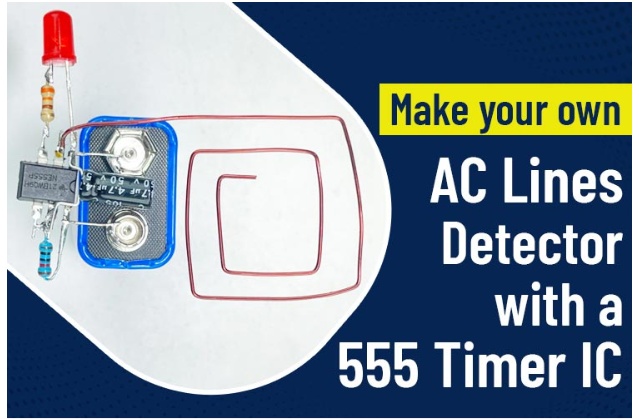

如果你是電子/電氣領域的初學者，與電一起工作可能是一項令人生畏和危及生命的任務，當電處理不當時，事情可能會變得非常糟糕，這就是為什么安全必須放在第一位，以避免受傷，在開始使用電箱和交流電源之前，需要驗證沒有交流泄漏電壓。這就是為什么在本文中，我們決定構建一個簡單的電流檢測器電路，帶有555定時器和一些無源元件，可以幫助您輕松檢測開路帶電線路。

555定時器IC輸出

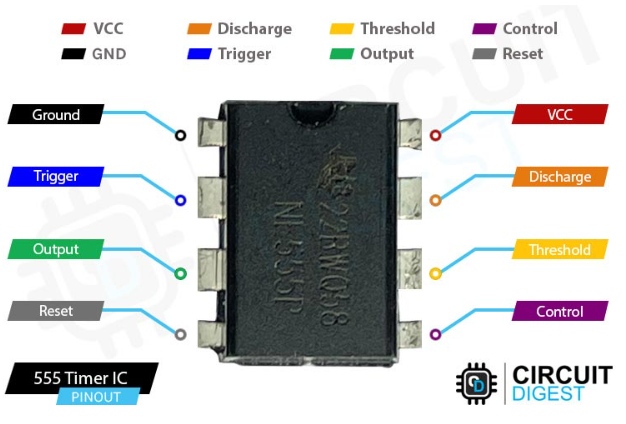

555定時器IC的輸出如下圖所示

GND接地引腳連接到電源地。

觸發器負責觸發器從設置到復位的轉換。定時器的輸出取決于施加到該引腳的外部觸發脈沖的幅度

該引腳通常連接到負載，因為它是唯一具有輸出驅動波形的引腳

負脈沖作用于該引腳，使定時器失效或復位。當不用于復位目的時，應連接到VCC，以避免誤觸發

Control控制閾值和觸發級別。它決定了輸出電壓波形的脈沖寬度。施加到該引腳的外部電壓也可以用來調制輸出波形

閾值將施加到端子上的電壓與參考電壓2/ 3vcc進行比較。施加到該終端的6i幅值電壓負責觸發器的設置狀態

開路集電極輸出，在間隔時間(與輸出相)之間使電容器放電。當電壓達到電源電壓的2/3時，輸出由高轉低

VCC電源電壓(典型= 5V，最大= 18V)

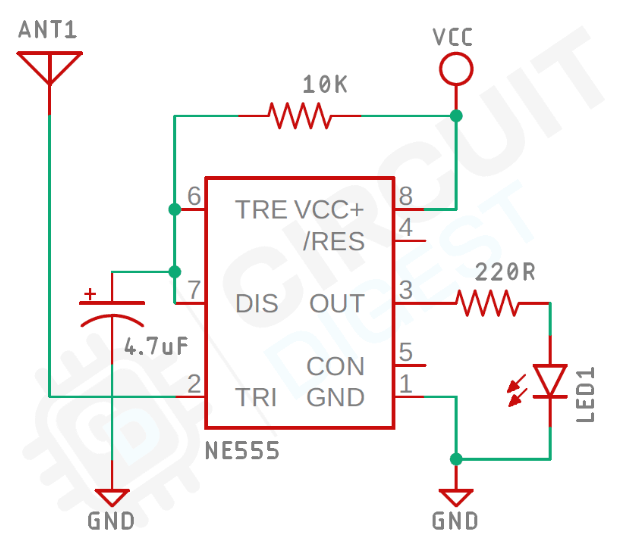

線路圖

555定時器是許多不同應用中最常用的IC，這就是電路的工作非常簡單，當引腳2的電壓低于VCC的1 / 3時，555定時器的輸出引腳變高，LED亮起，當其高于1 / 3 VCC時，輸出變低，LED關閉。當天線檢測到交流輸入時，輸出變?yōu)楦唠娖胶偷碗娖?，LED相應閃爍。

本文編譯自circuitdigest
