[導讀]當涉及到為您的項目提供無線功能時，433MHz射頻模塊是完成任務的最常見和最簡單的方法。433MHz射頻模塊使用ASK調制方法在兩個設備之間發送和接收數據。它被廣泛應用于許多應用中，包括遠程控制系統、無線安全系統和遙測系統。因此，在本教程中，我們將在433 Mhz射頻模塊的幫助下制作一個簡單的電路，該模塊不需要微控制器，也不需要代碼來點亮LED無線。

當涉及到為您的項目提供無線功能時，433MHz射頻模塊是完成任務的最常見和最簡單的方法。433MHz射頻模塊使用ASK調制方法在兩個設備之間發送和接收數據。它被廣泛應用于許多應用中，包括遠程控制系統、無線安全系統和遙測系統。因此，在本教程中，我們將在433 Mhz射頻模塊的幫助下制作一個簡單的電路，該模塊不需要微控制器，也不需要代碼來點亮LED無線。

注意：如果我們在網上搜索433MHz射頻模塊，您會發現該模塊的許多不同變體，但只有具有可變電容的綠色模塊有效，至少從我們測試的情況來看是這樣。

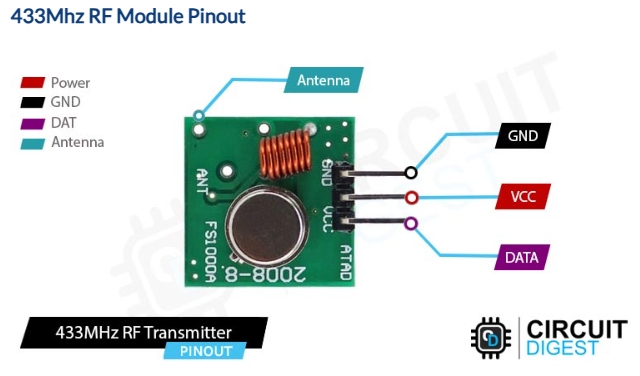

433Mhz射頻模塊輸出

數據引腳接受需要傳輸?shù)臄?shù)字數據。

VCC是模塊的電源引腳。設備工作電壓為3.3V ~ 5V。請注意，器件的量程與電源電壓成正比。這意味著提供更多的電壓可以提供更大的范圍。

GND是RF發射機模塊的接地引腳。

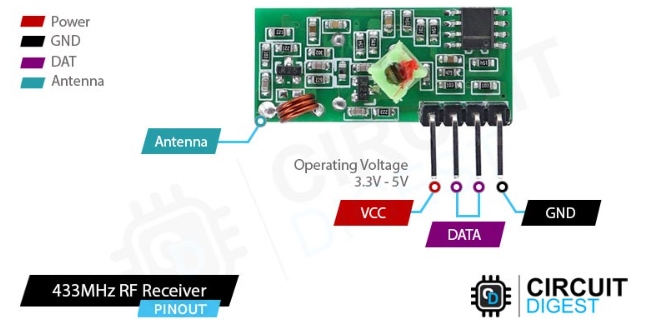

VCC為433MHz模塊供電。與發射器不同，接收器需要3.3V - 5V的供電電壓。

數據模塊有兩個數據引腳，這是模塊的數據輸出引腳。

GND模塊的第一個接地引腳。

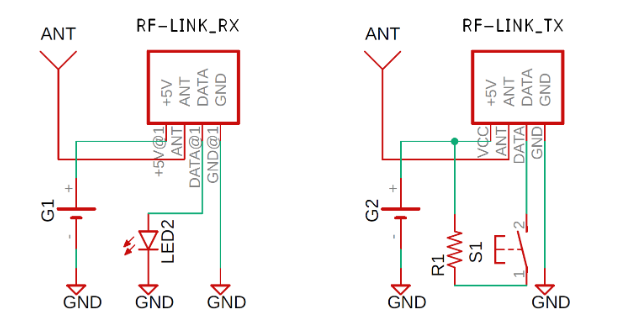

433MHz射頻收發器電路圖

射頻鏈路的原理圖如下所示,電路很簡單,可以很容易建立。

在左手邊，我們可以看到433MHz射頻接收器，在右手邊，我們可以看到射頻發射器。在發射器中，我們將一個按鈕與一個電阻串聯起來，對于接收器，我們在數據線上連接了一個LED，兩個電路都由3.7V鋰電池組供電。下圖為433MHz RF Tx RX模塊在工作狀態下的完整電路。
