簡單的DIY調頻接收器電路在互聯網上-他們真的工作嗎?
最近,我們想建立一個簡單的調頻接收器電路,所以像往常一樣,我們開始搜索可能的電路,可以用來滿足我們的要求,正如預期的那樣,我們?cè)诨ヂ?lián)網上找到了很多電路,但問題仍然是,當我們把這些電路進行測試時,它們會有多好或有用。因?yàn)榫拖裎覀円粯?,我們發現很多人試圖讓這些電路工作但失敗了,很多論壇上都充滿了這樣的問題:“這些簡單的DIY FM接收器電路真的有效嗎?”

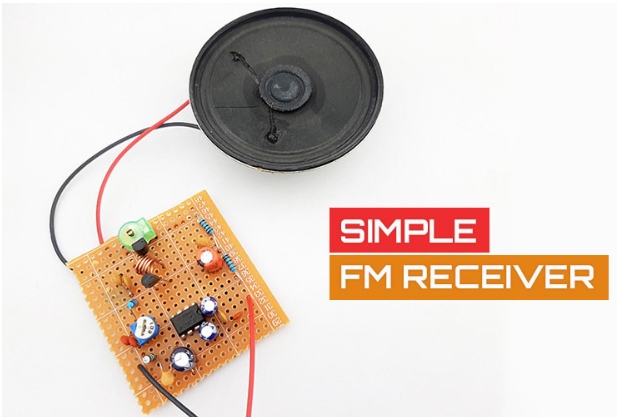

所以在本教程中,我們通過在一塊穿孔板上構建幾個電路并測試每個電路來查看它們的工作以及可以做些什么來改進它,最后,我們會讓你知道所有的細節。
現在,如果您想節省時間,您可以立即購買RDA5807 FM接收器模塊并將其用于您的項目,我們已經使用RDA5807構建了使用Arduino和谷歌助手和基于Arduino的FM收音機的語音控制FM收音機。如果你想了解更多關于這些項目的信息,你可以查看這些項目,或者你可以查看使用晶體管、電容器、線圈等基本電子元件構建的簡單調頻發射機電路。
雙晶體管調頻收音機或直接(TRF)調頻接收機
我們?cè)诰W(wǎng)上找到的大多數電路都有一個共同點,那就是它們都有一個雙晶體管的配置。在我們的第一個賽道上,我們嘗試了類似的東西。

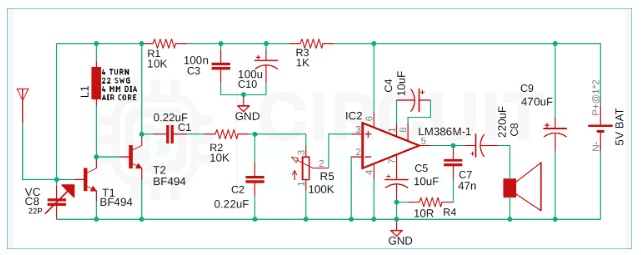

它不僅接收調頻信號,還通過lm386運算放大器IC放大接收到的信號來驅動揚聲器。這是迄今為止用很少的元件制成的最復雜的電路之一。晶體管BF495(T2)與電感L.電容器VC,并與T1一起構成了科爾皮茨振蕩器的結構。
在這個電路中,微調器VC設定了電路的諧振頻率。通過調整可變電容,諧振頻率改變,我們可以在88到108MHz之間調諧電路。通過電路接收到的消息信號通過電阻R1提取,然后通過220nF耦合電容(C1)饋送到音頻放大器。這個電路是這樣設計的,你可以在可變電容的幫助下調諧無線電接收機??勺冸娙萜鞯闹当徽{(diào)整到20pF,因?yàn)榫哂写酥档目勺冸娙萜骱苋菀撰@得。
電路中使用的線圈是一個簡單的空芯電感器,由4圈22 SWG銅線制成,核心內徑為4mm。當達到所需的匝數時,線圈呈圓柱形??梢圆扇【€圈,使高頻信號可以由接收器到達。最后,電容器C3 (100nF)和C10(100μF, 25V)與R3 (1k)一起組成一個極低頻帶通濾波器,用于將接收器中的低頻信號與高頻信號分離。
FM收音機接收機與2N3904晶體管
接下來,這是另一個調頻無線電接收器電路,它有一個雙晶體管配置。但是和前面的電路一樣,這個電路使用兩個2N3904通用晶體管來產生共振頻率
在測試上述電路時,我們觀察到該電路在3.3至3.5伏范圍內工作最佳。這個電路的工作非常簡單,電路的諧振頻率是由電路中的L1和C1產生的,LC一起被稱為油箱電路,它能夠產生高頻振蕩,這是產生調頻信號所必需的,當電容器充滿電時,它將其轉儲到電感器。電感器充電并建立磁場,當磁場崩潰時,能量回到電容器,這個過程無限重復,電路的諧振頻率可以很容易地發現,使用一個簡單的公式。在下一節中,我們將對此進行研究
制作電感器并計算電感
任何調頻收音機電路板中最重要的部分是電感器,在本節中,我們將學習如何構建電感器。如果你看第一個電路,它說它是4匝在一個直徑4mm的空氣芯與22 AWG銅線。一旦我們建立了電感,我們可以使用下面所示的公式來計算電感。
在那里,
L=微亨利電感(μH)
D =線圈直徑,單位為英寸
L =線圈長度,單位為英寸
N =旋轉次數

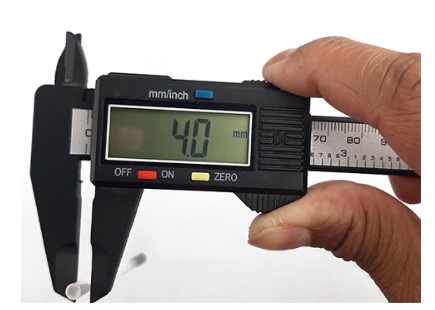

現在我們知道了公式,我們需要測量線圈的直徑來計算電感。如果你看一下第一個原理圖,你可以看到給出了制作電感器的指令。它的4圈22 SWG線,直徑4mm的空芯。對于直徑為4mm的,我們使用的是凝膠筆的填充液。正如你可以從下圖中看到的,鋼筆的填充正好是4毫米。
現在,一旦我們有了直徑為4mm的圓柱形,我們將把22 SWG導線纏繞在筆芯上,并制作電感器。一旦電感器制成,它看起來像下圖所示,

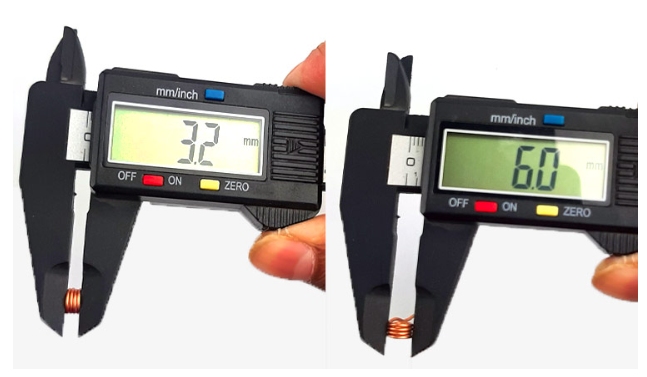

現在我們將測量線圈的長度和直徑,正如你可以從上面的圖像中看到的,我們有一個直徑為6mm的線圈,線圈的長度為3.2mm。這樣,我們就有了計算線圈電感的所有參數?,F(xiàn)在,如果我們用給出的公式來計算電感,我們可以計算出它的值
你可以通過把值在計算器中做計算,或者你可以使用空氣芯電感線圈電感計算器網站來計算電感,這使得過程更容易。
測試調頻無線電接收電路板
正如你可以從上面的兩個原理圖中看到的,我們?cè)诨ヂ?lián)網上找到了兩個有前途的電路,我們?cè)噲D測試這兩個電路,用BF494晶體管制成的電路比用2N3904晶體管制成的電路表現得更好。你還可以看到,我們?cè)趦蓚€(gè)不同的地方制作了兩個電路,因?yàn)槲覀儾幌朐黾尤魏纹渌M件的噪聲。

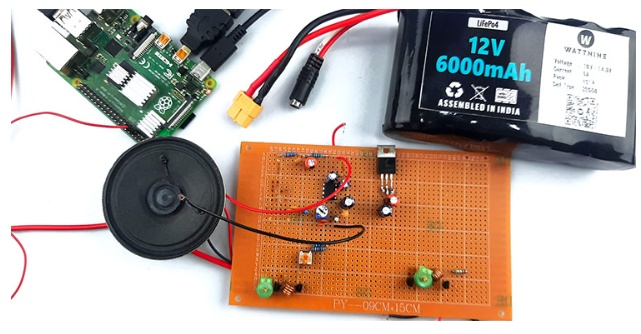

正如你所看到的測試設置顯示在上面的圖像中,我們用一個12V電池供電的電路。一旦電路通電,我們就打開可變電容器,試圖調整電路以捕獲本地FM廣播電臺,但電路無法拾取任何東西。
在檢查并試圖找出問題所在之后,我們使用樹莓派構建了一個FM發射器,并檢查電路是否正常工作。令我們驚訝的是,電路工作了,但是聽不到聲音,而且聲音。
總之,我們可以說,浪費時間來構建和測試這種簡單的調頻無線電接收機電路是絕對不值得的,因?yàn)樗皇菫槿粘?yīng)用而設計的。如果您打算將其用于日常應用,建議使用適當?shù)幕贗C的FM無線電接收模塊。如果您正在尋找一些調頻無線電接收機IC,那么RDA5807或TEA5767是一些易于在市場上獲得的IC,您可以使用易于獲得的零件和原理圖制作簡單的調頻接收機電路。
