如今，我們甚至無法想象一個沒有電力的世界。即使是間歇性停電也很不方便。由于我們在生活的許多重要領域都依賴于電力，因此對電力故障采取說服措施是很重要的，這就是逆變器發揮重要作用的地方。市場上有多種類型的逆變器，如方波逆變器、修正正弦波逆變器、純正弦波逆變器等。最便宜的選擇是方波和修正正弦波逆變器。但是改進的正弦波逆變器和純正弦波逆變器的區別在于，這些類型的逆變器不適合電感負載，如電機，風扇等，這就是純正弦波逆變器發揮作用的地方。它們在線頻輸出純正弦波，因此它不會影響這種感性負載。

因此，在本項目中，我們將構建一個額定功率為300W或800VA的純正弦波逆變器。讓我們看看這個項目所需的組件。

組件的要求

?EGS002 SPWM模塊

?IRF3205 N溝道m(xù)osfet

?90N03 N溝道MOSFET

?LM7505穩壓器

?FR207二極管

?S8050晶體管

?12 v的粉絲

?10歐姆電阻

?1 kohm電阻

?1 kohm電阻

?10 KOhms NTC

?10 KOhms預置

?0.1超濾電容

?2.2uF 650V電容

?10 uf電容器

?2200年佛羅里達大學電容器

?0-9V變壓器，額定400W或更高

?散熱器

?連接器

?電線

?覆銅板/ Perfboard

?焊接設備

300W純正弦波逆變電路框圖

純正弦波逆變器的完整電路圖如下所示。

現在讓我們來看看每個部分。

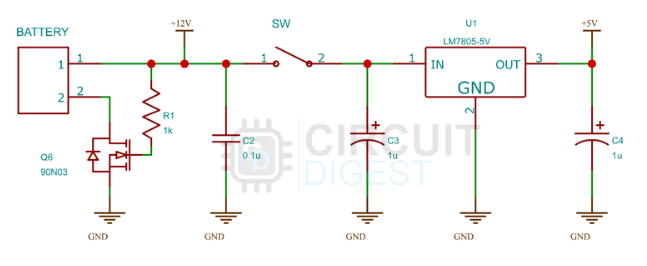

電源部分由基于N溝道MOSFET和LM7805穩壓器的反極性保護以及一些濾波電容器組成。從電池的輸入連接到電源輸入，然后正極直接連接到開關和h橋。負極通過N溝道MOSFET連接，用于反極性保護。LM7805為EGS002模塊產生所需的5V。

溫度和風扇控制電路由一個10K的NTC溫度測量和一個NPN晶體管驅動風扇。溫度讀數和風扇控制由EGS002模塊本身完成。

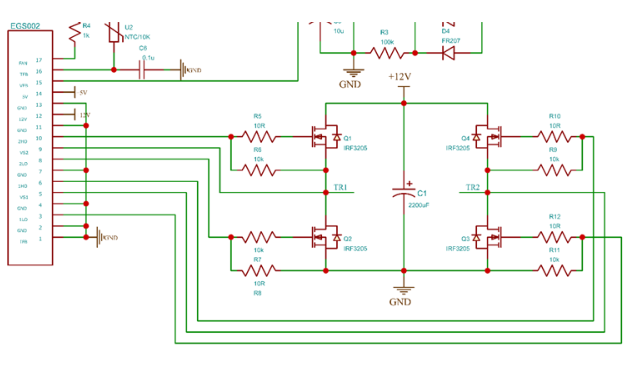

接下來是h橋和EGS002的控制電路。h橋由四個IRF3205 mosfet組成。EGS002的控制線通過柵極電阻連接到mosfet。變壓器連接到點TR1和TR2。

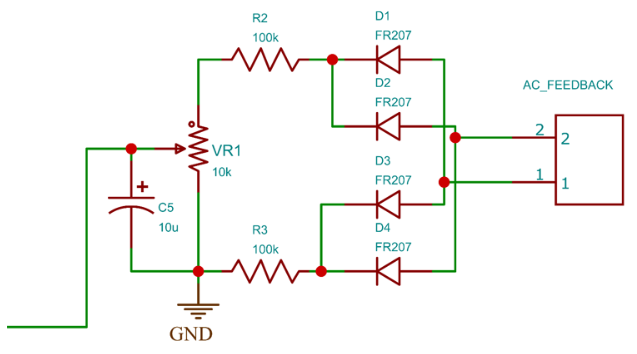

反饋電路由橋式整流器和分壓器組成?？勺冸娮鑆R1通過調節反饋電壓來調節輸出電壓。變壓器的交流電壓接在橋式整流器的輸入端，降壓電壓接在EGS002模塊的VFB引腳上。該模塊將根據該反饋電壓調整SPWM占空比，以保持輸出電壓穩定。

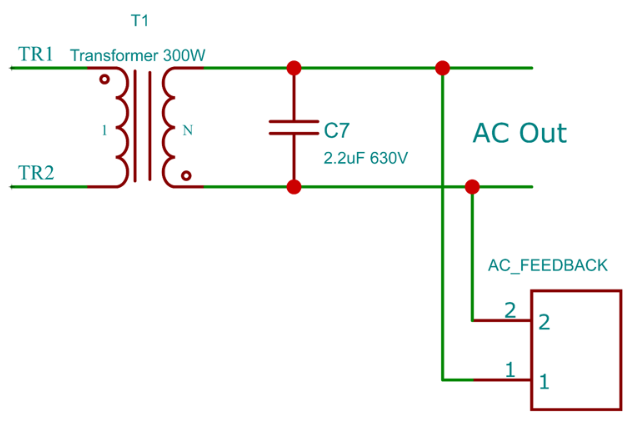

變壓器在TR1和TR2點與h橋連接。在輸出端，連接一個2.2uF 650V電容，過濾掉SPWM中的高頻分量。這個過濾后的輸出然后連接到負載和EGS002的反饋線。

純正弦波逆變電路的構建與測試

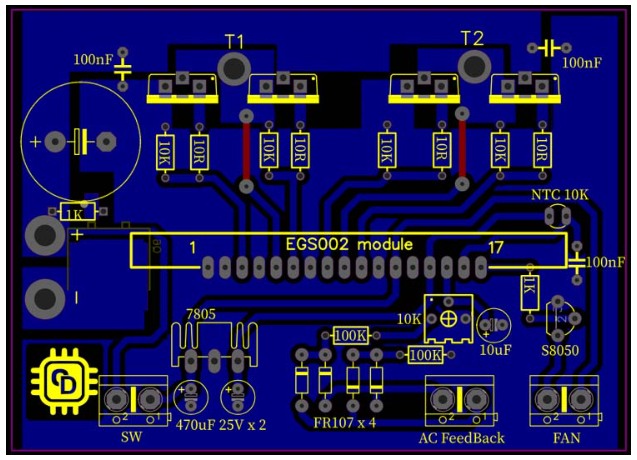

您可以在perfboard中構建此項目，也可以使用頁面底部鏈接中的文件制作PCB。包括用于碳粉轉移方法的PDF文件和用于制造的Gerber文件。這是逆變器的PCB布局。

這是相同的PCV視圖。

一旦你把電路與所有適當?shù)倪B接，連接電池和打開開關。如果逆變器在幾秒鐘后關閉，EGS002上的LED閃爍三次，則說明輸出電壓未校準。將輸出連接到TrueRMS萬用表，調整可變電阻，直到輸出電壓設置正確。

一旦設定電壓，逆變器將工作無任何錯誤。EGS002模塊具有低電壓截止功能，因此如果輸入電壓降至最低電壓以下，逆變器將自動關閉。同樣，該模塊具有過流保護和過溫保護。讓我們來看看EGS002模塊及其功能。

PCB及主要元件

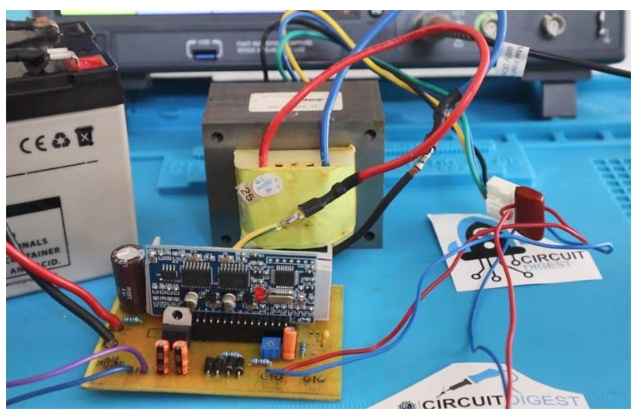

這是我做的PCB，以及使用的元件。您可以看到組件的數量是最少的。輸入是通過一個高規格的電線，以減少電壓下降，由于導體的電阻。在輸入端增加一個2200uf的槽電容。EGS002模塊的5V是通過LM7805穩壓器和濾波電容產生的。如前所述，交流反饋電路包括一個由四個FR207二極管組成的橋式二極管，一個由兩個100kohm電阻和一個10kohm預設定組成的分壓器和一個10uF值的濾波電容器。

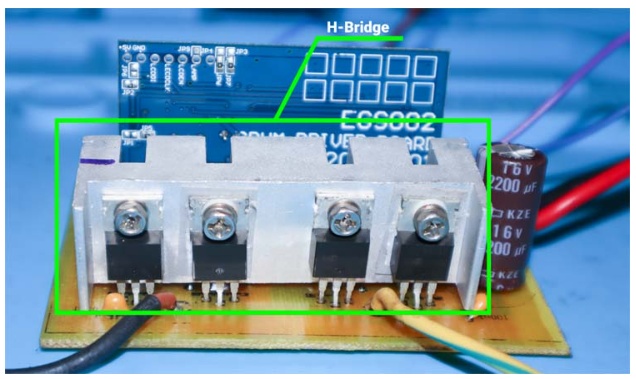

這是由四個N溝道m(xù)osfet組成的h橋電路。您可以使用IRF3025或任何兼容的h橋電路。

下圖顯示了PCB的底部。底部只有一個分量。這是一個n溝道MOSFET用于反極性保護。電源走線用焊料加固，以更好地處理電流。所有其他走線都用焊料覆蓋，以避免國產PCB走線氧化。

EGS002模塊

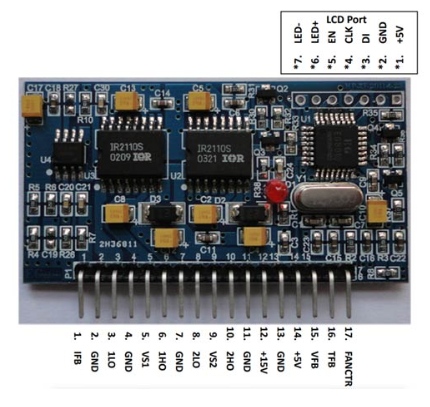

EGS002是為單相正弦波逆變器設計的驅動板。采用ASIC EG8010作為控制芯片，IR2110S作為MOSFET驅動芯片。驅動板集電壓、電流、溫度保護、LED報警指示、風扇控制等功能于一體。我們可以使用跳線配置以下設置，輸出頻率(50/60Hz)，軟啟動模式和死區時間。

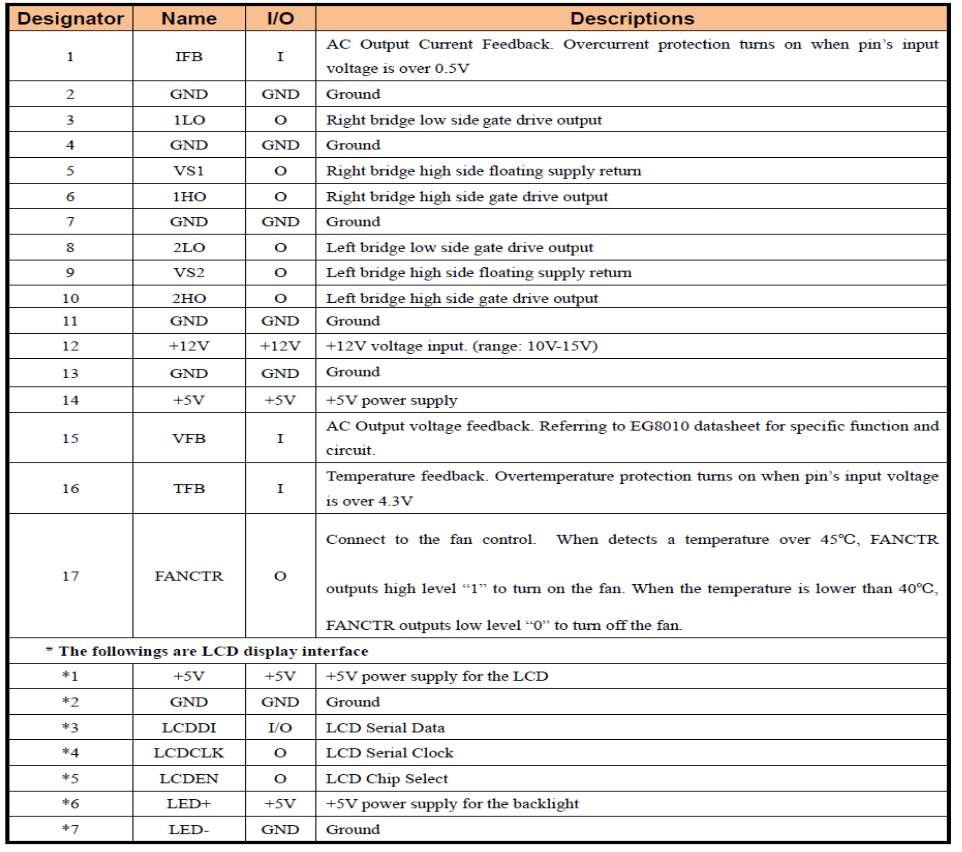

這是EGS002模塊的引腳描述表

跳線配置

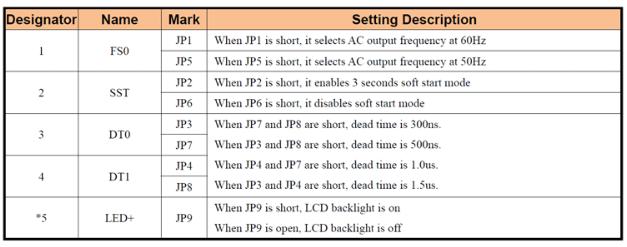

如前所述，EGS002可以配置機載跳線。讓我們來看看這些。下表顯示了每個跳線的功能。

LED指示和錯誤代碼：

EGS002模塊可以通過板載LED給出錯誤代碼。以下是錯誤代碼及其含義。

正常：總是亮著燈

過流：閃爍2次，關閉2秒，持續循環

過壓：閃3次，滅2秒，持續循環

欠壓：閃爍4次，滅2秒，持續循環

過溫：閃爍5次，熄滅2秒，持續循環

300W純正弦波逆變器的工作原理

下圖顯示了純正弦波逆變器的工作原理。GIF展示了逆變器的軟啟動。

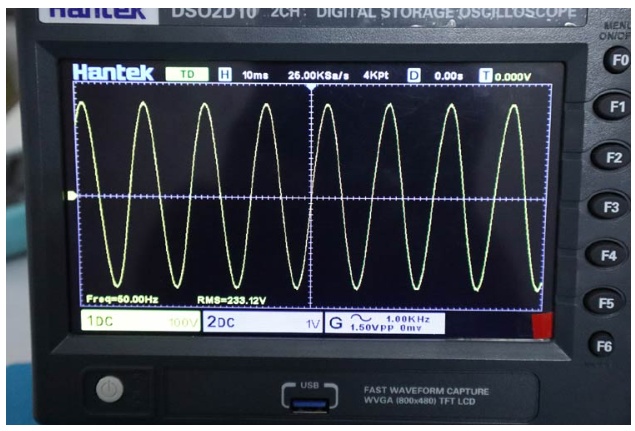

這是逆變器輸出的波形圖。

您可以通過增加更多的mosfet和更換變壓器來增加逆變器功率。構建這個項目所需的所有文件都可以在下面的GitHub repo中找到。
