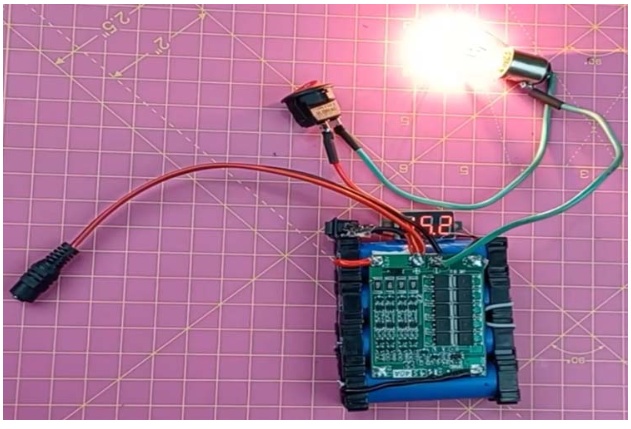

[導讀]在本文中,我們將學習440a電池管理系統(BMS)的功能和工作原理,我們將研究該模塊的所有組件和電路。我已經對這個模塊進行了完整的逆向工程,以了解它是如何工作的,以便我可以展示BMS是如何工作的。我們還有另一篇文章和視頻我們測試了這個BMS的安全參數。下圖顯示了電池組,它也有一個電壓表,負載(燈泡)和充電器的母直流插孔,你可以在這里閱讀更多關于它。

在本文中,我們將學習440a電池管理系統(BMS)的功能和工作原理,我們將研究該模塊的所有組件和電路。我已經對這個模塊進行了完整的逆向工程,以了解它是如何工作的,以便我可以展示BMS是如何工作的。我們還有另一篇文章和視頻我們測試了這個BMS的安全參數。下圖顯示了電池組,它也有一個電壓表,負載(燈泡)和充電器的母直流插孔,你可以在這里閱讀更多關于它。

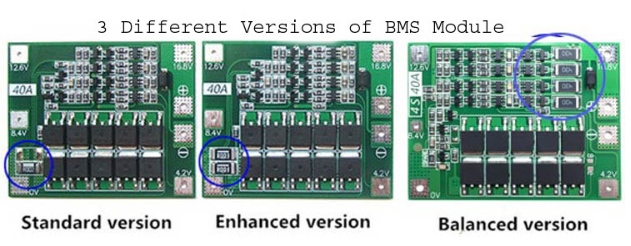

這個BMS有3個版本,標準版本,增強版本和平衡版本。

我們將著眼于平衡版本。平衡版本有4個能夠負載平衡的電阻,這個功能在其他版本中是不可用的。標準版本和增強版本幾乎相似,只是一個無源元件的差異,這些變體不能主動平衡細胞,而平衡版本有平衡細胞的電路。

4S 40A BMS電路圖保護特性

BMS對于延長電池的使用壽命和保護電池組免受任何潛在危險至關重要。4s 40A電池管理系統提供的保護功能有:

?細胞平衡

?過電壓保護裝置

?短路保護

?低電壓保護裝置

BMS電路圖

利用KiCAD軟件設計了該系統的原理圖。本文稍后將對原理圖進行完整的解釋。

BMS與電池組的連接

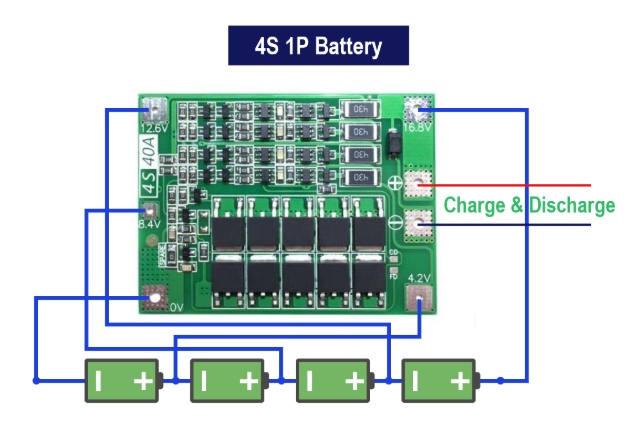

BMS模塊有一個整潔的布局,標記用于連接BMS與電池組中的不同點。下圖顯示了我們需要如何將cell與BMS連接起來。

BMS就像4個獨立單元的4個獨立模塊,然后這4個模塊與晶體管和無源元件非常巧妙地集成在一起,形成一個完整的BMS,能夠提供高達40A的電流,并保護單個單元的參數。

深入挖掘BMS

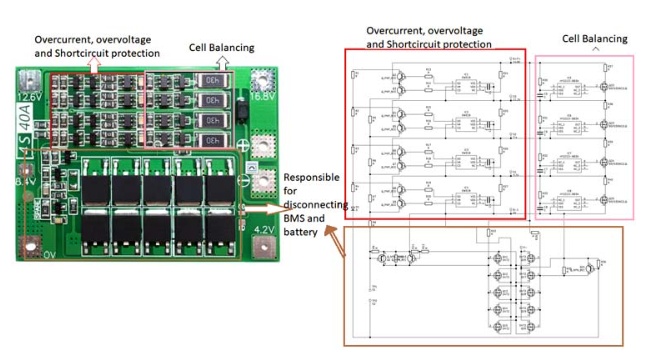

BMS有2個ic, DW01和BB3A;該BMS的某些變體可能具有來自不同制造商的相同或類似的ic。但所有的ic將有相同的引腳和功能。我稍后會討論這兩個ic。下圖顯示了BMS中負責不同操作的部分。

從上圖中可以清楚地看出,一個IC負責過壓、過流和短路保護,該IC是DW01-A,而另一個IC BB3A負責電池平衡。

DW01-A:電池保護IC

DW01-A是一款1芯鋰離子/聚合物電池保護IC,它負責BMS的所有保護功能。每個單元連接1個DW01-A,用于監視特定單元的運行狀況。它采用6針sot-23-6包裝。您可以參考IC的數據表來查看功能圖和其他數據。它有一個內部分壓器電路,負責測量電池的欠壓和過壓。通過比較CS引腳輸入和VSS之間的電壓來檢測短路和過流。

DW01-A電氣特性

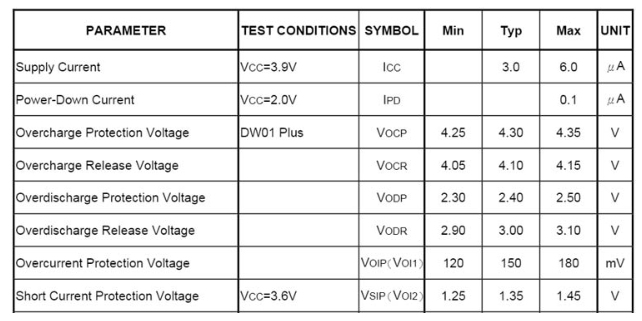

任何集成電路的工作取決于它是如何設計的,這是由制造商給出的,DW01的電氣特性如下表所示:

保護電路

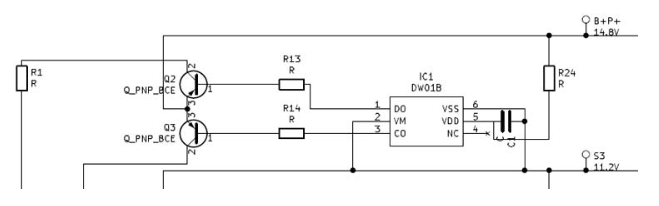

此電池組的保護電路如圖所示。其中,bat +和S3分別表示電池的正極和負極。IC使用VCC和接地引腳之間的內部分壓器電路測量電池電壓,并根據上面所示的電氣特性表控制過放電(OD)和過充電(OC)引腳,從而控制下圖中的晶體管Q2和Q3。

DW01-A通過測量電流檢測引腳處的電壓來持續監測過流或短路。在短路的情況下,電壓超過VSIP,故障,即短路被抑制通過關閉放電控制MOSFET。過流的解釋將在本文后面給出。

在上圖中,您可以觀察到VSS引腳與電阻器R24連接到電池的正極,VSS和VDD有一個并聯電容器C1。電容器和電阻器對于抑制來自充電器的波紋和干擾是必不可少的。

HY2212 BB3A:電池平衡IC

說到電池平衡電路,該電路的核心是HY2212 BB3A, 1節鋰離子/聚合物電池充電器平衡IC,該IC能夠通過電電平監測來主動平衡電池,它包括一個非常高精度的電壓檢測電路和延遲電路。

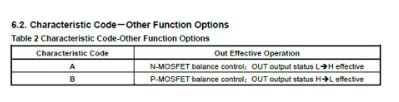

HY2212系列是為單電池鋰離子電池而設計的,也可以用于具有單個電池的多電池包。它具有電荷平衡控制,電電平監測IC,還包括高精度電壓檢測電路和延遲電路。IC的功能框圖如下所示,IC有一個分壓器電路連接到輸入VSS和VDD, VDD被饋送到過充電檢測比較器,用于控制增強MOSFET。您可以參考IC的數據表來查看該IC的內部框圖。它有一個非常簡單的電路,僅使用電壓檢測比較器測量電壓并給出輸出。輸出用于控制MOSFET的柵極??梢允褂胮型或n型MOSFET,兩種MOSFET的有效工作如下表所示。

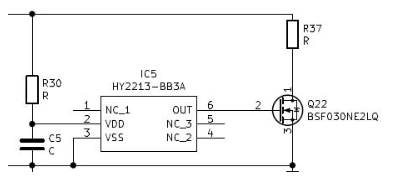

在這個BMS中,正在使用一個n通道BMS,然后連接到480歐姆的電阻,BMS中使用的電路如下圖所示:

在上述電路中,與該IC一起使用的MOSFET是A2SHB,這是一個n通道增強MOSFET。當BB3A引腳6的輸出引腳向該增強型MOSFET的柵極發出高信號時,MOSFET通過該480歐姆電阻連接低電阻路徑,該電阻充當負載電阻并開始耗盡電池。

用歐姆定律可以很容易地求出放電速率。Ohm’s law. V=IR

因此,電池可以以每小時91毫安的速率放電。我們可以通過改變電阻器的值來改變放電速率。

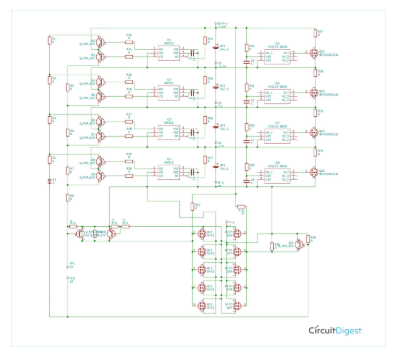

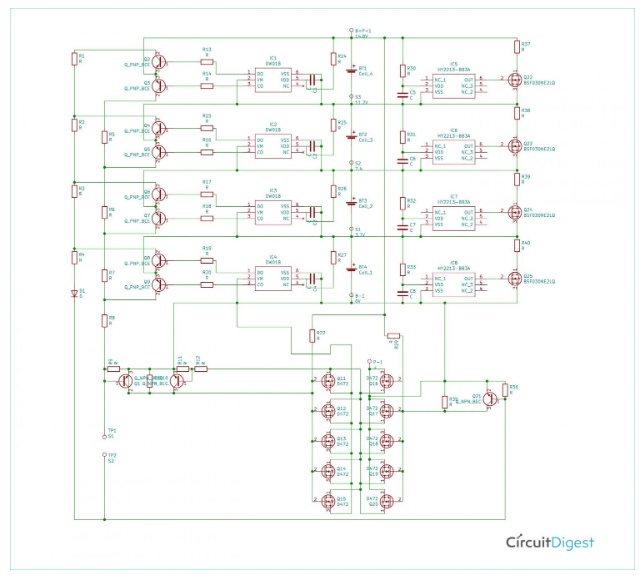

全4S 40A BMS電路圖

上圖顯示了BMS電路的完整電路圖,如上所述,該電路可以分為更小的模塊,用于平衡和監控每個單元。

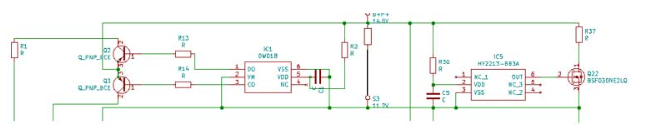

如下圖所示,我們可以看到平衡器IC與電池并聯連接。同樣,電池充電IC, DW01也并聯連接到電池上。

如上所述,DW01的VSS和VDD分別接在電池的負極和正極上,作為電流檢測引腳的引腳2接在負軌上。根據從電流檢測引腳接收到的輸入,控制過充和過放晶體管。

440a BMS電路是如何工作的?

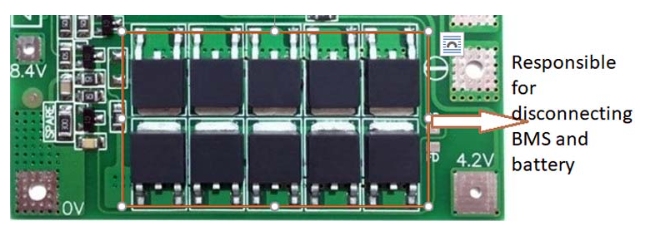

AOD472的10個MOSFET實際上連接為2組,每組5個MOSFET。第一組負責過流保護,另一組負責過放保護。電路中的所有電池都可以觸發過流或過放電保護,這是由于不同電池的電池健康狀況以不同的速率退化所必需的。所有并聯mosfet的柵極都連接在一起,源引腳也連接在一起,以便一起觸發它們。所有10個mosfet都有它們的漏極引腳連接在一起,這意味著電路只有在所有mosfet處于on狀態時才會工作,否則沒有電流流過,電池組此時既不會為輸出供電也不會充電。

為什么要連接多個mosfet ?

由于BMS是為鉆機電機操作而設計的,因此啟動電流通常高于額定電流。電機啟動電流可高達額定電流的4-8倍。當電機加速并達到其同步或基本速度時,電流減小并回到其額定速度。因此,即使它的額定功率為40A,如果連接一個消耗約40A的500w電機,浪涌電流可以在很短的時間內高于240安培,因此多個mosfet并聯連接。

注意:當并聯放置MOSFET時,請確保所有MOSFET具有非常接近的實際vgs (TS)值,因為您希望所有并聯的MOSFET同時導通,以避免損壞MOSFET。

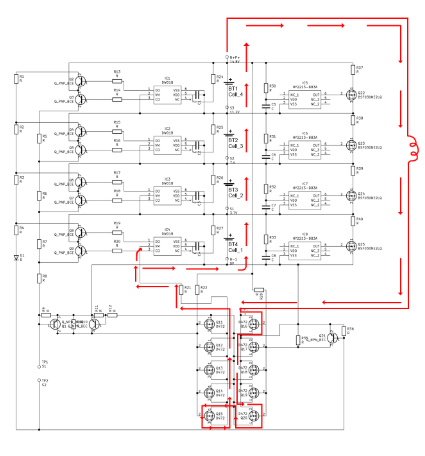

上圖顯示了當所有mosfet處于On狀態時的電流流。來自電池的電流流經電池組和來自MOSFET AOD 472的串并聯連接。

控制mosfet

mosfet通過控制DW01 IC的過充和過放引腳來控制。左側mosfet的源連接到地,DW01的電流檢測引腳與源連接,因此當有短路或過電流被DW01 IC檢測到時,它打開Q9,打開晶體管對,向柵極終端發出信號,從而關閉mosfet。

負責保護電池組不受過充電影響的右一對mosfet的柵極連接到電池組的正極。當電池過充電時,DW01 IC將使用內部電位分壓器電路檢測過充電情況,并打開OD晶體管。

在這種情況下,IC 1將打開晶體管Q2,電流的流動將打開Q21,連接負責過充電保護的并聯mosfet組合的柵極與地,從而將其關閉,從而斷開整個電路。下圖顯示了DW01 IC在充電狀態下的工作情況。

4s40a BMS模塊的部件介紹

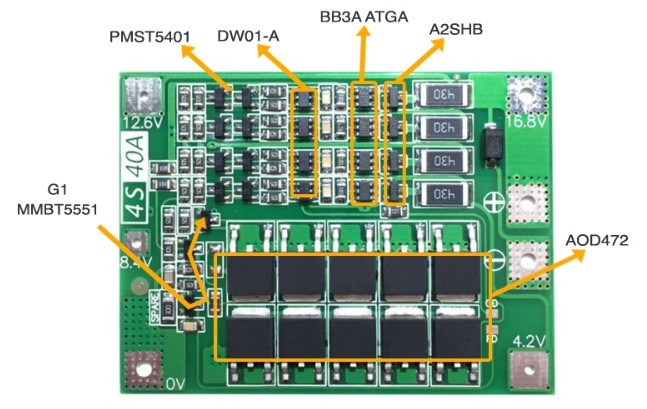

來看看BMS的組件,BMS有2個IC, DW01-A是電池保護IC, BB3A是電池平衡IC。除了2個IC,我們還有這個組件,文本G1是MMBT5551,高壓NPN晶體管,2L是高壓PNP晶體管,PMST5401除此之外,我們還有一個肖特基整流器,在底部我們有10個n溝道增強MOSFET D472, 2組并聯的5個MOSFET串聯在一起,可以實現高電流傳輸,是過流保護和過充電保護的一個非常重要的組件。

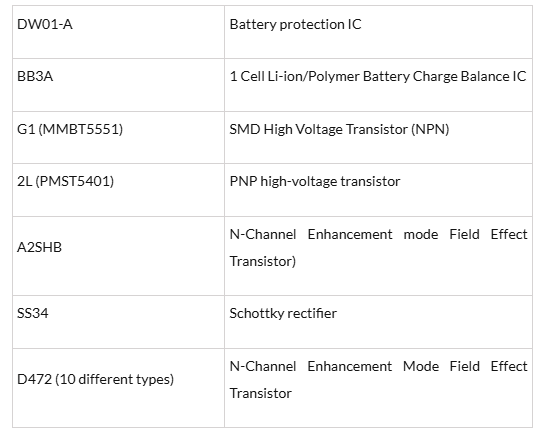

BMS中使用的所有組件如下表所示:

4S 40A BMS模塊保護特性

如上所述,BMS模塊具有保護電池組的所有必要功能,它提供過充電保護,過放電保護,短路保護以及電池平衡。有關保護功能的更多細節如下。

過度充電狀態

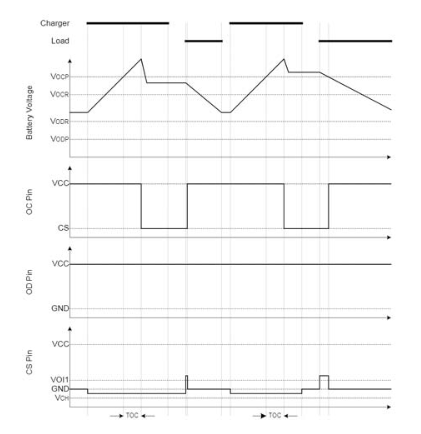

當電池充電超過安全充電電壓時,電池的健康狀況會受到影響,電池的生命周期會縮短。為了防止電池過度充電,BMS采用了過度充電保護機制,將電池組與充電器斷開連接。過充保護的工作原理如下圖所示。

從上圖可以看出,當充電器連接時,電池電壓繼續增加,一旦超過VOCP(過充保護電壓),它就等待TOC(過充延遲時間)并打開過充保護晶體管,從而關閉過充保護mosfet。IC不會關閉OC引腳,除非電池的電壓低于VOCR(電池過充電釋放電壓)。

過放電狀態

當電池電壓低于安全工作電壓時,電池的健康狀況就會受到影響,電池的生命周期也會縮短。為了防止電池過度放電,BMS采用過度放電保護。過放電保護的工作原理如下圖所示

從上圖中可以看出,當負載連接時,電池電壓繼續降低,并且一旦進入VODP(過放電保護電壓),它就會等待TOD(過放電延遲時間)并打開過放電保護晶體管,從而關閉過放電保護mosfet。因此沒有電流流過BMS。直到電池不充電,電池的電壓不超過VODR(過放電釋放電壓),BMS不允許使用電池組,從而增加了我們的電池組的壽命。

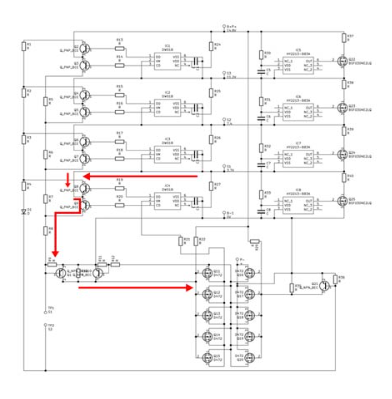

上圖顯示了過放電條件下的電流流動。正如你所看到的,晶體管是并聯的,因為當晶體管并聯時,它們就像一個大晶體管,可以處理更大的電流。

并聯晶體管

過流保護

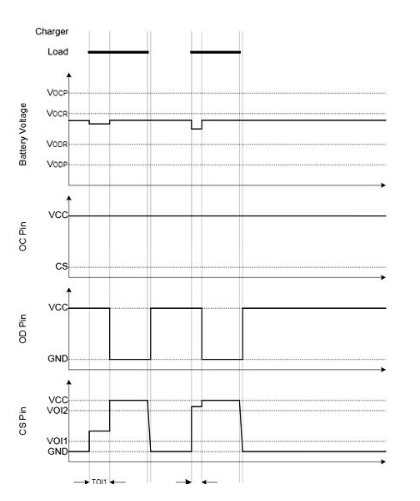

BMS中的過流保護是必要的,當發生短路故障或負載電流高于電池組規格時,可以保護電池系統不發生過流或短路。這種情況會影響細胞的健康,甚至對細胞造成損害,導致火災。為了保護電池免受過流,BMS采用過流保護。過流保護的工作原理如下圖所示

在正常情況下,CS引腳通過不斷監測CS引腳的電壓來監測放電電流。當單元的電流需求激增并且CS引腳中的電壓超過VOIP(過流保護電壓)超過TOI1(過流延遲時間)時,過流保護電路運行并關閉OC MOSFET,從而斷開電路。過流放電保護只有在負載釋放或正負極間電池阻抗大于500k歐姆時才解除。

結論

440a BMS是一種經濟且非常有效的模塊,可以保護鋰離子電池免受損壞。該設計可以修改,以用于更高或更低數量的細胞,使其成為一個非常通用的設計。BMS中使用的組件很容易獲得,市場上有很多替換部件,這使它成為您下一個項目中非常好的BMS。

本文編譯自circuitdigest
