在這篇DIY項目文章中，我們將構建一個簡單、經濟、強大的LED驅動電路，可以為超過100甚至200個LED的整個12V燈串供電。由于我們網站上有很多l(xiāng)ed驅動器項目，這是一個非常微型的版本，只能用于照明led條。

注意：除了點亮led燈條外，請不要使用此電源，因?yàn)榇穗娫床话ㄈ魏晤?lèi)型的輸入保護以及EMI過濾。該設備使用起來非常危險，因?yàn)樗褂弥苯?30VAC電源以隔離的方式轉換12V輸出。它只有輸出短路保護，僅此而已。

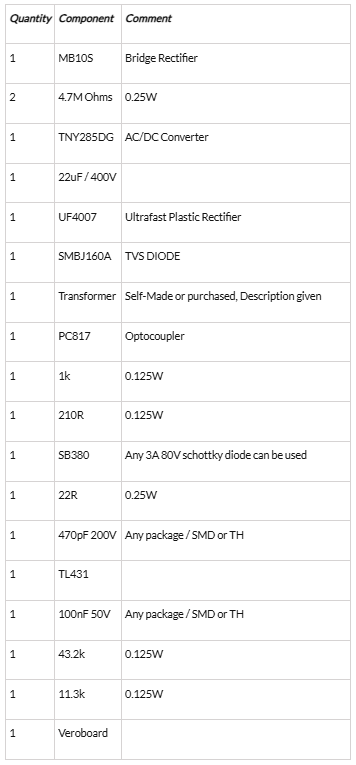

交流到直流LED帶驅動器所需的組件

變壓器結構

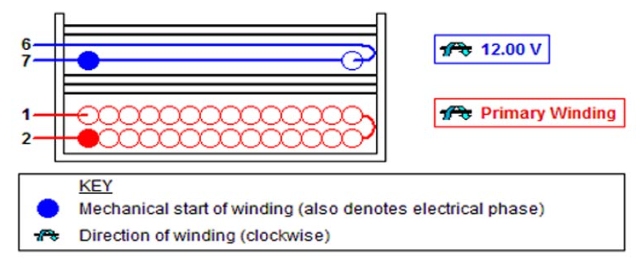

大多數情況下，變壓器并不是現成的，其參數與我們的設計完全相同。因此，在這里，我們將根據電路設計的要求設計我們自己的變壓器。下面是變壓器結構示意圖。

力學圖-

變壓器施工所需材料

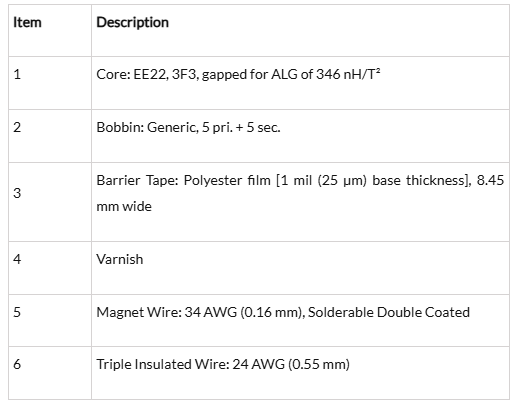

這是建造變壓器所需的材料

為了建造變壓器，請準備好線軸和上述材料。請使用以下步驟

?從2號針開始，轉85圈。

?電線應該是第5項的1絲，即34AWG銅線，確保它是可焊接的雙面涂層。

?現在慢慢地從左到右到第二層。繞線方向始終為順時針。

?在第一層結束時，繼續從右向左纏繞下一層。

?在最后一層，將卷繞均勻地鋪在整個筒子上。在引腳1上完成這個繞組。添加3層絕緣膠帶，即清單中的第3項。

?啟動次級繞組。從引腳7開始，將項目6的單絲線繞8圈。

?將卷繞均勻地鋪在整個筒子上。繞線方向始終為順時針。

?在引腳6上完成這個繞組。加兩層膠帶。

?組裝并固定核心部分。

?變壓器要均勻地涂清漆，不要真空浸漬。

有關變壓器結構的更詳細解釋?zhuān)?qǐng)查看如何設計您自己的變壓器的文章。

交直流LED帶驅動電路圖

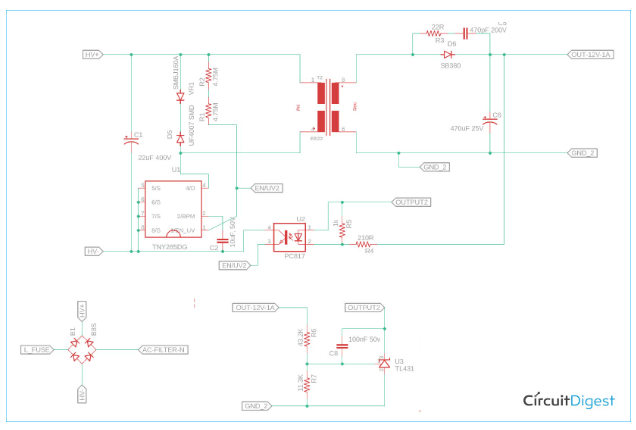

構建12V LED條帶驅動電路的完整電路如下所示：

在描述LED燈帶驅動器的工作原理之前，有必要了解電路的工作原理。這個電路非常危險，需要完全封閉。然而，為了便于理解，它是使用裸Veroboard完成的。但在那之前，我們先來研究一下電路運算

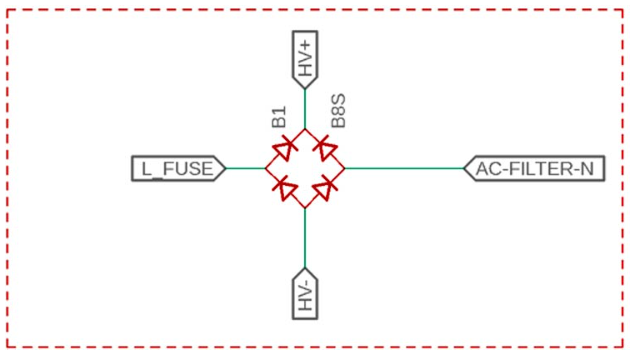

這是一個將交流輸入轉換為直流的裸二極管橋式整流電路。

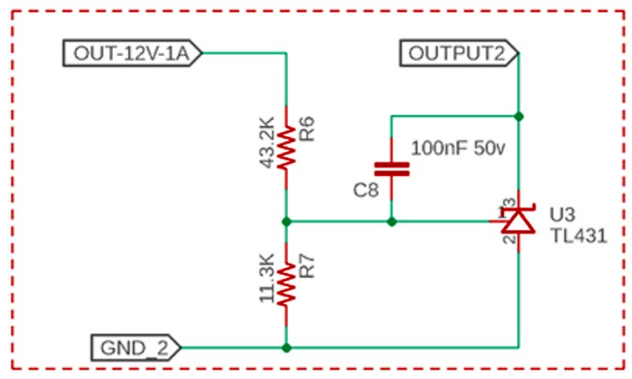

這是反饋部分。使用R6和R7設置電壓。TL431是一個可配置的齊納二極管，它控制反饋部分。

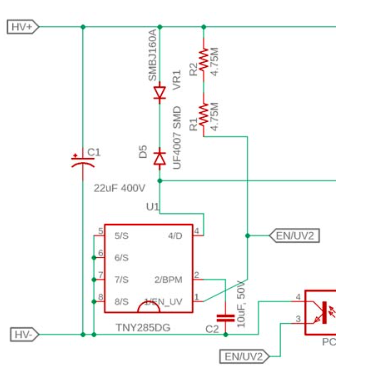

這是主要部分。C1電容是輸入端的反饋電容。TNY285DG是驅動變壓器的主控制器。這在125kHz的高頻開關中工作。C2用于U1內部使用。R1和R2是串聯的兩個電阻，用于檢測欠壓閉鎖，如果輸入電壓較低，U1將跳過開關。D5和VR1用于保護U1免受變壓器巨大漏感產生的瞬變的影響。這兩個二極管非常重要。

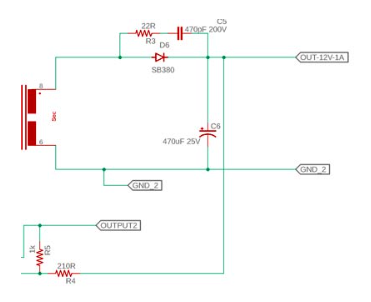

SB380是一個3A 80V肖特基二極管和任何相同額定肖特基二極管將工作。RC緩沖器R3和C5用于保護二極管免受高瞬態變化的影響。C6為輸出電容，電壓為470uF 25V。PC817是用于反饋傳感的光耦合器。

測試LED驅動電路

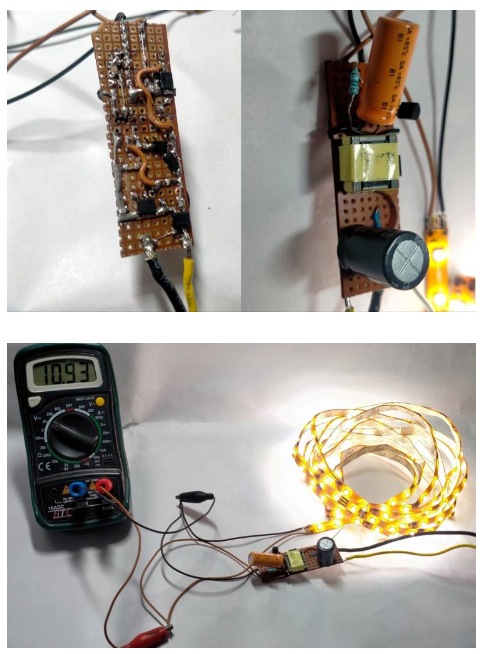

電路焊接在點狀Veroboard上。這是一個高壓項目，因此在PCB上進行了大量的電線隔離。為了安全起見，最好使用PCB。一旦一切準備就緒，我首先用萬用表測量輸出電壓，確認輸出電壓后，我連接LED燈帶，如下圖所示：
