在本文中，我們將看到如何設計一個簡單的12V鋰離子電池組，以及如何將其與保護電路一起使用。鋰離子電池是當今最常用的能量存儲設備之一，用于為設備和小工具供電。由于具有高能量密度和可充電能力，鋰離子電池以不同的串聯和并聯方式連接，以形成具有不同電壓輸出和容量的電池組。設計一個簡單的電池組，并將其與具有成本效益的保護電路連接起來，制成一個堅固的電池組，可用于為RC汽車，四軸飛行器或其他運行在12VDC的不同小工具供電。

如果你有興趣了解更多關于鋰離子電池的知識，你一定會對我們之前關于不同鋰離子電池化學成分的文章感興趣，你也可能會喜歡學習和設計我們之前制作的2S電池充電器電路。

串聯和并聯鋰離子電池

大多數鋰電池化學物質的標稱電壓低于4伏。因此，為了使其可用于更高電壓的應用，我們可能必須使用升壓轉換器，或者我們可以設計一個電池組，通過排列串聯和并聯連接的組合來提供所需的輸出電壓。

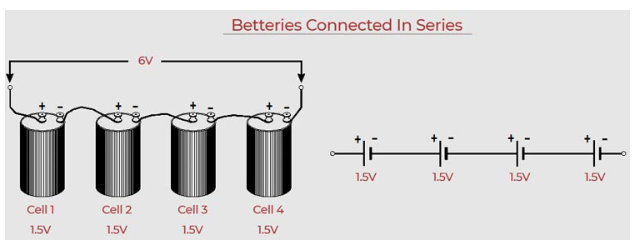

串聯電池：當一個電池的正極與第二個電池的負極連接時，該電池被認為是串聯連接。在串聯連接的情況下，電池的總電壓增加，并由串聯連接的所有電池的電壓之和給出。下圖顯示了串聯連接的樣子。

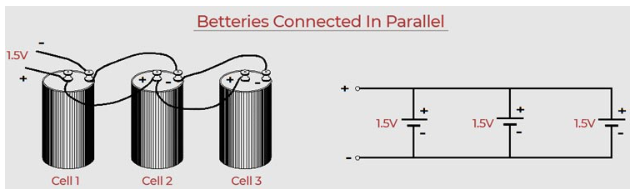

并聯連接電池：當?shù)谝还?jié)電池的正極連接到第二節電池的正極，同樣地，兩個電池的負極連接在一起時，該電池被稱為并聯連接。在并聯的情況下，電池的總?cè)萘吭黾樱妷罕３植蛔?。下圖顯示了細胞在并行連接中的樣子。

制作12v電池組

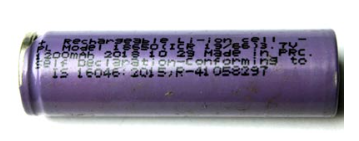

要制作電池組，第一步是知道電池的標稱電壓。我們選擇的電池標稱電壓為3.7伏，充電電壓為4.2伏。因此，為了制造一個12v的電池組，我們需要串聯連接3個電池。我們使用的細胞圖像如下所示。

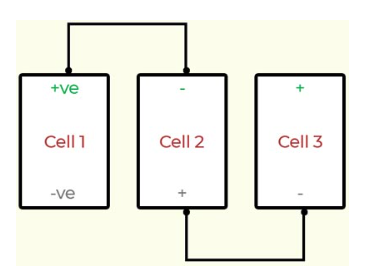

我們選擇容量為1200mAh的3.7V電池。因此，用3個相似的3.7V 1200mAh電池串聯，如下圖所示。

注意：一定要將相同容量的電池連接起來，否則會影響電池組的使用壽命。

我拿了一個3單元支撐支架(或單元間隔器)，并以這樣的方式放置了3個單元，即第1和第3個單元的正面朝下，中間單元的正面朝上。放置電池后，放置另一個3-電池支撐支架，并確保包是安全的，電池是固定在他們的位置?，F(xiàn)在，下一步是將電池串聯起來。我們稱這3個單元格為C1 C2 C3。首先用鎳帶將C1的+ve端子與C2的負極連接，C2的正極與C3的負極連接，如下圖所示。

下一步從C1的負極接一根線，從C3的正極接一根線。上述配置稱為3S配置或3串聯配置，當測量C3正極和C1負極之間的電壓時，它等于一個12V電池。

鎳帶如何連接到電池上

最好的方法是使用點焊機。首先，用干凈的布清潔電池和鎳條的表面，去除表面的任何灰塵或污垢顆粒。在電池的末端放置一個鎳條，帶上點焊機的尖頭，并做簡短的接觸，你可以通過旋轉電池重復這個過程，使一個額外的連接，你的電池現在安全地連接到鎳條。重復相同的步驟進行其他連接。

如果你沒有點焊機怎么辦?

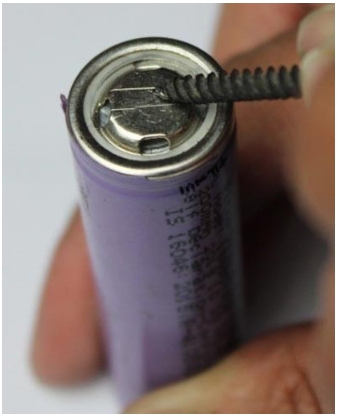

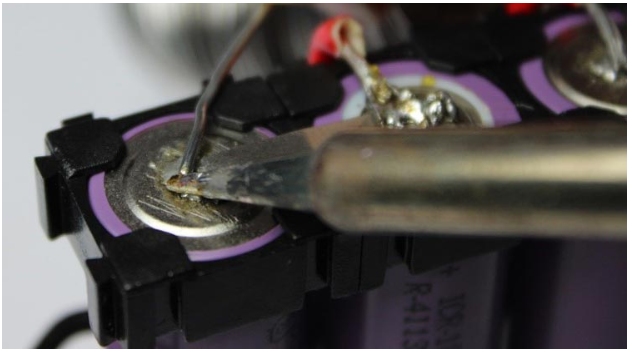

第一步是用釘子或任何金屬物體劃傷你要連接的電池的所有端子。

刮傷后，將少量助焊劑涂在電池端子上，并在端子上粘貼少量焊料。對鎳條做同樣的處理，并將鎳條與電池的端子連接起來。

重復該步驟多次，根據需要進行連接。你的12V電池準備好了。

連接電池保護模塊

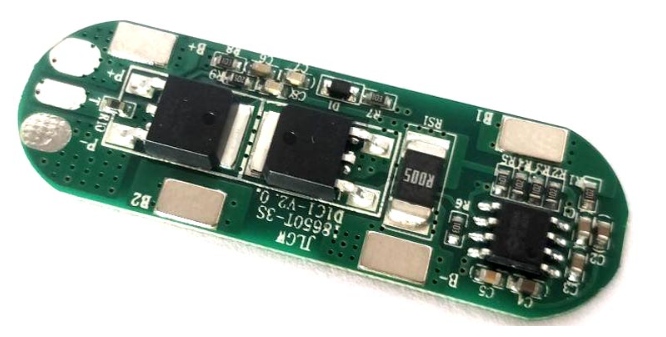

鋰離子電池需要電池保護模塊來保持電池的健康。這些裝置保護電池組免受過充、深度放電甚至過流的損壞。這對保證電池安全和延長電池壽命至關重要。為了保證電池的安全，我們使用了現成的3-S 6Amps電池保護模塊或BMS模塊。

連接BMS模塊和電池包。大多數BMS都有相同的連接術語。

對于測量溫度，可以使用NTC熱敏電阻。您必須將熱敏電阻的一端與P+端子連接，而NTC熱敏電阻的另一端必須連接到BMS模塊上的T板。

測試

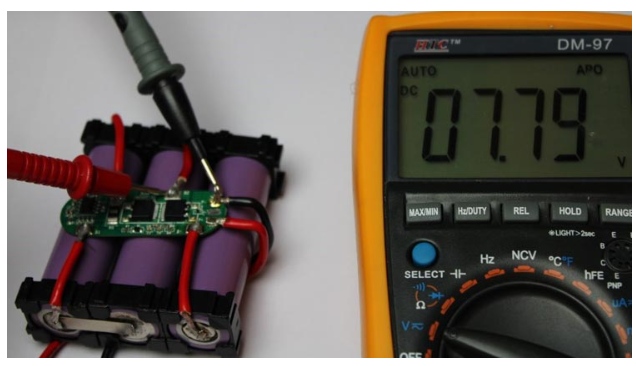

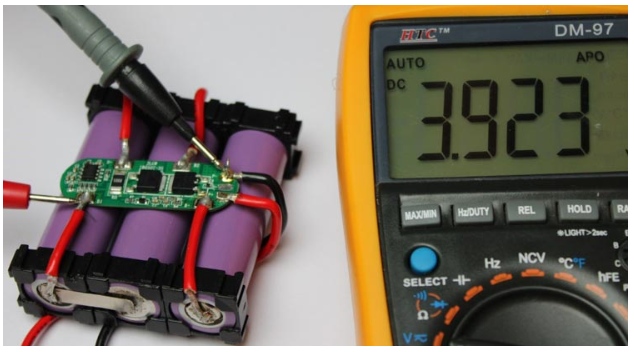

為了測試模塊，目測檢查所有連接后，檢查P+和P-兩端的電壓。該電壓應等于B+和B-焊盤兩端的電壓。下一步是測試P-和B1之間的電壓，電壓應該在3.7V附近，因為它是單個電池的電壓。

下一步是測試P-和B2之間的電壓，該測量將為我們提供串聯連接的2個電池之間的電壓，顯示的電壓將在7.4V左右。

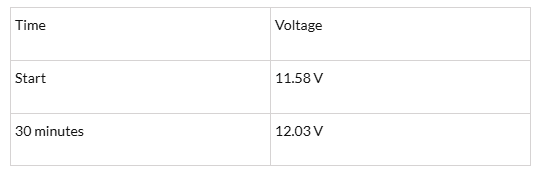

在測試完所有的襯墊后，我用一個12v的充電器給電池組充電，半小時后，測量了電池組的電壓。電池組的起始電壓為，電池組的最終電壓為：

我還用這個電池組給燈泡、馬達和其他電器供電，電池組工作得很好。

結論

設計電池組的知識是非常必要的，因為電池很少作為一個實體使用，因為它們的低容量和電壓，因此，電池被捆綁在一起形成一個電池組。當電池單元串聯時，電池的電壓增加，而當電池單元并聯時，電池的容量增加。由于有損壞鋰離子電池的風險，電池組配備了電池管理系統，以確保電池組的正常工作。BMS通常監測電池的健康狀況、充電、電壓和電流，而更高級的BMS還可以監測溫度，并具有將電池數據傳輸?shù)竭h(yuǎn)程位置的功能。
