一個通用的交流風扇調節電路基本上是用來改變風扇的速度。在這個項目中，我們將用最少的組件和更好的效率來構建我們自己的風扇調節器。一般來說，風扇產生嗡嗡聲時帶來使用不同的風扇調節器電路，我們的電路使用DIAC和TRIAC，并產生最小到?jīng)]有嗡嗡聲和工作像一個魅力!我們還設計了多個風扇速度控制電路，并實施了物聯網技術來控制它們，如果您感興趣，請繼續查看這些驚人的電路以供參考。

構建交流風扇調節器所需的組件

構建TRIAC風扇穩壓電路所需的組件如下：

1.500k歐姆電位器

2.Bt 136三極管

3.db4雙向開關二極管

4.0.1超濾/ 400 v電容器

5.10k歐姆電阻

6.2針端子排

交流風機調節器電路圖

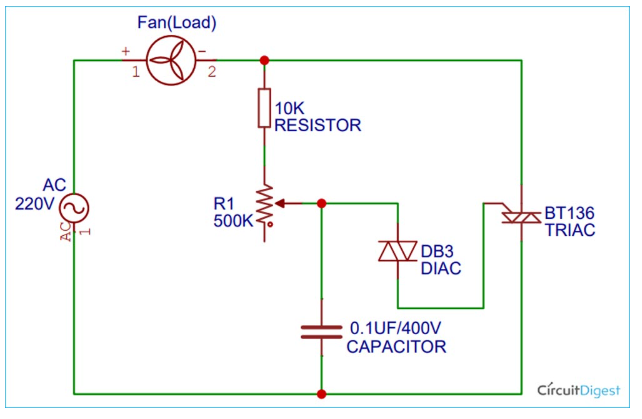

交流風機調節器電路圖如下所示。給出220V交流市電電壓作為風扇一端(負載)的輸入，風扇另一端連接到10K歐姆電阻的一條腿上。10K歐姆電阻將連接到500K歐姆電位器的一端，而輸出端將被短路并連接到DIAC的一個引腳和0.1uF電容。(DIAC沒有極性，所以它可以從任何一端連接)。DIAC的另一個端腳連接到TRIAC的Gate端子，它基本上控制TRIAC的ON和OFF狀態。10K歐姆電阻連接到TRIAC的MT2引腳。連接非常簡單，可以在一個perfboard上進行。我們也可以設計自己的PCB板，以方便地容納所有組件。

提示:

使用散熱片與可控硅，因?yàn)樗赡軙?huì)加熱一段時間后，其工作或高瓦數的電器。

負載能力<200瓦。如果您希望使用更高瓦數的負載，請使用BTA triac的其他變體。

我已經在零PCB上構建了這個電路，用于測試它，并且在焊接所有組件后，我的電路板看起來如下圖所示。正如你所看到的，這個項目看起來簡單易行，所以我也建議你拿起你的Veroboard并開始使用它。

TRIAC和DIAC快速介紹

電路中使用的兩個主要組件是TRIAC和DIAC，讓我們快速了解它們的工作原理。如果您想了解更多，還可以查看有關TRIAC和DIAC工作原理的詳細文章。

可控硅晶閘管：可控硅晶閘管是用來控制交流信號的元件。它們用于在交流波形中需要大功率開關的多種應用中。triac通常用于交流調光電路，當試圖控制風扇的速度或作為L(zhǎng)ED燈泡的調光器時非常方便。

DIAC: DIAC代表交流電二極管。它是一個雙向元件，有兩個電極。它是晶閘管家族的另一個組成部分。它僅在超過其通斷電壓(VBO)時工作，通常用于觸發triac。下圖描述了DIAC的工作原理。

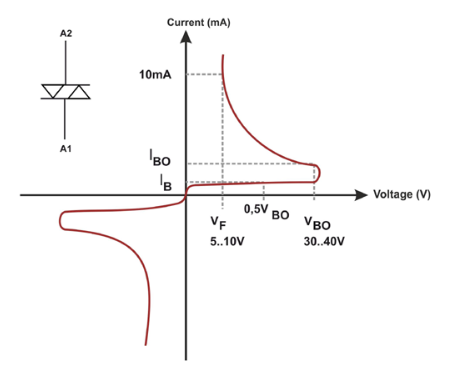

上面給出的波形描述了DIAC的電流與電壓關系圖。正如我們所知，在我們的項目中，DIAC是通過其Gate端子控制TRIAC導通相位的組件，我們需要知道DIAC中的導通電壓(VBO)是如何工作的。DIAC只有在穿過阻擋電壓(VBO)時才能進入傳導階段，該電壓大約在30V左右，但不同的組件型號不同。最初，DIAC是一種具有較高電阻的器件，但在電壓水平持續增加后，在VBO點，電阻急劇下降，并開始導通，導致電流增加。DIAC保持其導通狀態，直到從它引出的電流降低到稱為“保持電流”的水平。一旦抽出的電流降到保持電流以下，DIAC又變成不導電。

如上圖所示，電壓(x軸)逐漸增加，直到達到30-40V的導通電壓(VBO)，之后突然下降，獲得恒流輸出(10mA)，即保持電流。

TRIAC和DIAC的區別

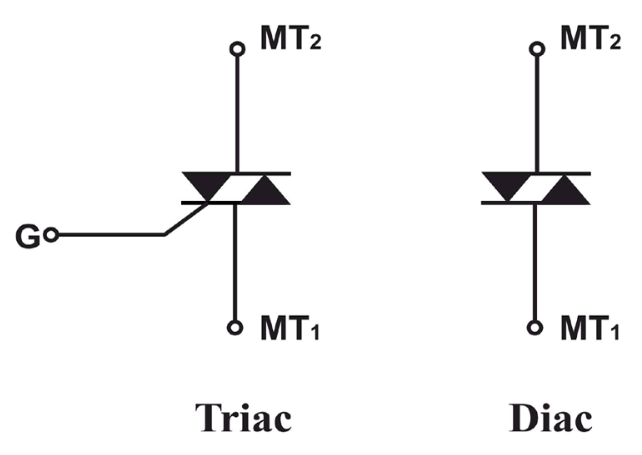

盡管這兩種器件在引腳數量和配置上不同，但DIAC和TRIAC都屬于晶閘管家族。TRIAC是一種高功率器件，而DIAC被認為是一種低功率器件。DIAC的擊穿電壓(VBO)不能改變，而TRIAC的擊穿電壓(VBO)可以使用其門端改變。DIAC是一種用于控制TRIAC觸發點的裝置。TRIAC和DIAC的典型引腳符號如下所示。

交流風機調節電路的工作

該電路除了改變電容的放電時間外，主要通過控制可控硅的柵極端和DIAC的另一端來工作。在周期的正半部分，電容器板按照極性充電，電流也流向TRIAC的T1端子，但DIAC仍然沒有觸發，因?yàn)槲覀儧](méi)有越過DIAC的導通電壓(VBO) (DB3通常在30V左右)。由于電阻變化，電容器放電到高于DIAC的導通電壓，DIAC開始導通，輸出給TRIAC的柵極端子，然后觸發，電路完成，風扇旋轉。

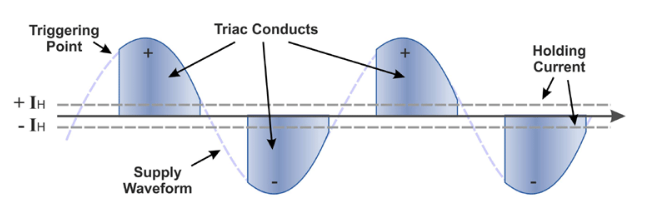

同樣，對于周期的負半部分，電容器充電但極性互換，一旦達到導通電壓(VBO)， DIAC導通并觸發TRIAC，因此，電路完成。上圖顯示了在全波交流信號中觸發點、導通點和觸發點以及可控硅的保持電流(Ih)。

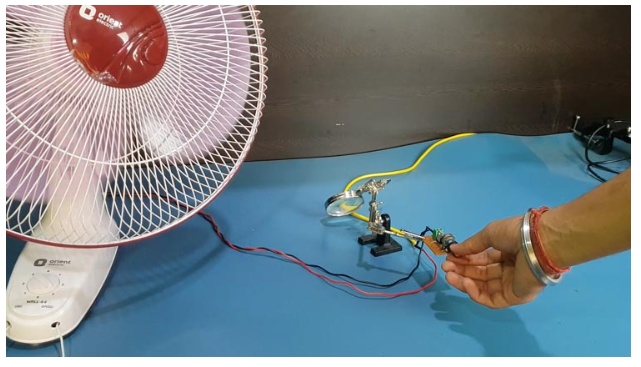

在完成整個風扇的焊接和采購過程后，我將模塊連接到220V交流電源和風扇上，風扇的轉速是可調的。當我接通電源并開始旋轉電位器時，我注意到風扇按照電位器旋轉的程度旋轉。電位器的變化電阻在我們的TRIAC和DIAC的幫助下幫助調節風扇速度。
