有大量的傷害是由電擊造成的，特別是在維護和修理電線和塔的時候。在不切斷電線的情況下，很難隔離和檢查電線中是否存在電壓。在處理這種情況時，非接觸式電壓檢測器可以非常方便地確保在執行與電氣系統修復相關的任何任務之前沒有電壓存在。同樣，在家里，在糾正電子設備的故障之前，總是建議確保沒有電壓供應。一種DIY的低成本非接觸式交流電壓檢測儀可以拯救你!它使用最少的資源，并且在用于此類目的時性能非常好。無論是識別帶電電線還是區分線和中性線，都可以使用低成本的交流電壓檢測器。您還可以使用CD4069檢查斷線檢測器電路，它的工作原理也與我們這里的電路非常相似。

我們的帶電線探測器項目所需的組件

下面列出的是該模塊所需的組件，您可以在當?shù)氐膼酆蒙痰暾业剿鼈儭?

?3個NPN晶體管(BC 547/2N2222)

?220歐姆電阻

?9v電池

?發光二極管(LED)

?蜂鳴器

?銅線

交流電壓檢測器電路圖及接線

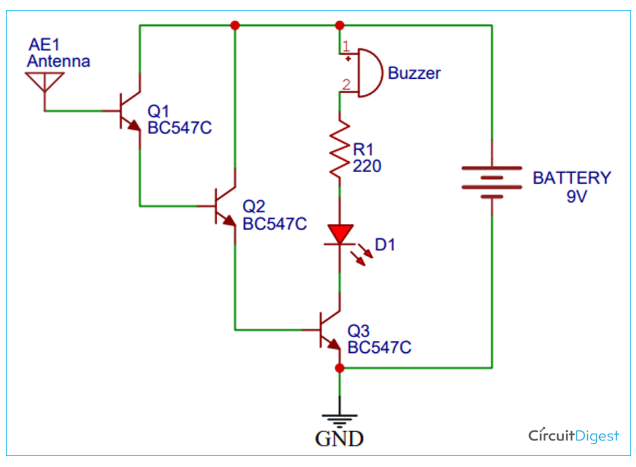

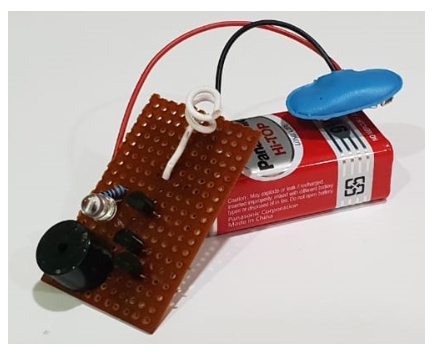

由于元件少，帶電線探測器電路的制作不是很復雜。它使用由3個NPN晶體管、LED、220歐姆電阻、9V電池和一根銅線組成的不同組件。天線連接到第一NPN晶體管(Q1)的基極，第一晶體管(Q1)的發射極連接到第二發射機(Q2)的基極，形成達靈頓對(進一步說明)。再一次，晶體管的發射極(Q2)連接到晶體管的基極(Q3)，然后使其充當開關并幫助LED發光。晶體管Q1和Q2的集電極區短接，直接接9V電池的正極，晶體管Q3的集電極區接led (D1)的正極(負極)端，晶體管Q3的正極(正極)端接220歐姆電阻(R1)的一腿，R1的另一端也接9V電池的正極。

交流電壓檢測器的工作原理

銅線被擰成一團作為天線，可以探測到周圍的任何電磁感應，并產生一個非常低電平的信號。之后，一系列晶體管開始發揮作用。來自天線的信號可能以納米安培為單位進入晶體管Q1的基極，其中Ic = β × Ib。由于β (β)值非常大(約110-800)，這反過來又給了我們一個更大的集電極到發射極電流作為輸出。這個過程再次重復，晶體管Q1的發射極進入晶體管Q2的基極。因此，進一步增加當前水平β (β)倍。晶體管Q3充當開關，當電流供應到晶體管Q3的基端時，開關LED和蜂鳴器。

提示：模塊的靈敏度可以通過增大或減小天線線圈的尺寸來改變。

對多個晶體管(達靈頓對)的需求

達靈頓對也被稱為超級阿爾法回路。它是一種標準雙結晶體管(NPN和PNP)的排列方式，其基極和發射極點連接在一起，以提高晶體管的靈敏度和增益。對于我們的帶電線檢測器項目，我們可以使用它們來增加增益并產生更大的電流來切換第三晶體管Q3。輸出增益僅僅是單個晶體管的β (β)和提供給它的輸入電流的乘積。因此，我們接收到的輸出具有更高的增益。

由于使用兩個相同的NPN晶體管構成達靈頓對，則Beta1(β1)/hfe1和Beta2(β2)/hfe2相等，則電流增益為：

交流電壓檢測器的測試

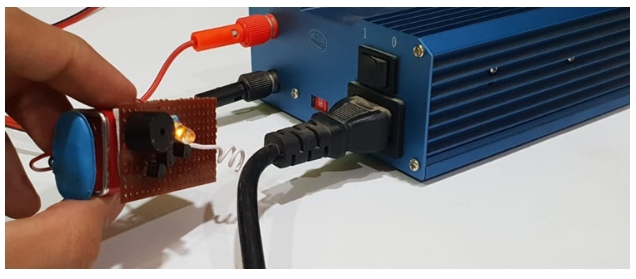

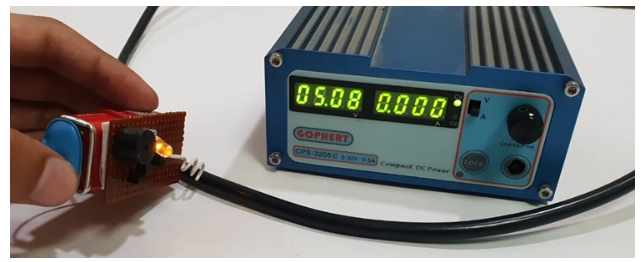

交流電壓檢測模塊由9V電池供電，可以檢測任何交流電壓。模塊和天線沿著帶電電線移動，可以看到LED發光，蜂鳴器開始發出蜂鳴聲，如下圖所示，我們的電路放置在帶電電線附近，為RPS供電。

電路板上的天線檢測到電磁信號，說明是帶電電線，應小心處理。這個項目的完整工作也可以在本頁底部鏈接的視頻中找到。

有多種方法來設計一個交流穩壓器，但這是迄今為止最便宜的。雖然有一些電路在檢測和指示方面顯示出更高的效率，但與我們的設計相比，所使用的組件有點昂貴。
