門鈴是一個非常普遍和有用的設備，在每個家庭使用。在電子學學生和愛好者中，門鈴電路項目很受歡迎。因此，在本教程中，我們將使用UM66T旋律生成器IC構建一個簡單的音樂門鈴。這是一個非常簡單和有趣的項目，需要很少的組件。這種門鈴的主要特點是我們可以用延時電路控制按下開關時門鈴響的時間。我們已經建立了一個門鈴使用555 IC;你也可以去看看更多的靈感。

組件的要求

?UM66T-19L旋律發生器

?100年佛羅里達大學電容器

?2×BC547晶體管

?1 kΩ電阻器

?按鈕開關

?8歐姆揚聲器

?3.7伏電池

UM66T旋律發生器IC

UM66T系列是一款CMOS lsi設計的旋律發生器IC，適用于門鈴、電話、玩具、室內音樂鈴、家庭安全報警系統和防盜報警應用。它有一個片上ROM編程的音樂表演。該IC工作在1.5V至4.5V的電源電壓范圍內。并與內置的RC振蕩器，緊湊的旋律模塊可以使用只有幾個額外的組件。UM66TXX系列IC可以產生不同類型的音調，音調取決于UM66TXX系列IC的型號。UM66T是一個三針I(yè)C，看起來像一個晶體管。第一個引腳是GND，第二個是VCC，第三個是OUT。

UM66T特點與規格：

?64-Note Rom存儲器

?1.5V ~ 4.5V供電，功耗低

?內置RC振蕩器

?關卡保持模式，反復播放

?開機復位：旋律從第一個音符開始

音樂門鈴電路圖

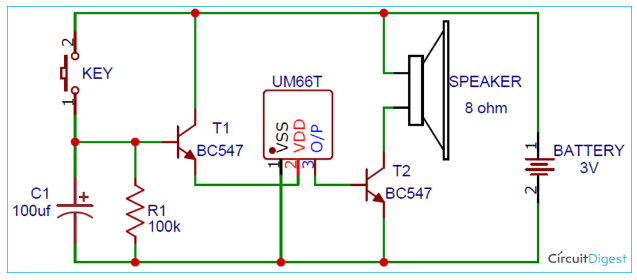

使用UM66T的音樂門鈴示意圖如下。

門鈴電路由一個UM66T、兩個BC547晶體管、一個8歐姆揚聲器和一對電阻和電容組成。輸入端的晶體管T1、電阻R1和電容C1組成延時電路，用于設置鈴聲的持續時間。BC547晶體管作為開關并觸發ON/OFF。UM66T IC內部編程，只要在其供電端子上施加3V，即可播放指定的曲調。在這里，如果一旦按下按鈕，電容器C1被充電，晶體管T1保持IC播放音樂直到結束。IC的播放時間取決于電容的放電時間，可以通過電阻R1設置。在這里，我使用了一個100K的電阻為全音。

晶體管T2驅動揚聲器。UM66 IC的引腳3連接到晶體管T2的底座。由于IC引腳3的輸出電流可能非常低，因此在編程聲音在給定區域內變得響亮和可聽之前，需要進行放大。晶體管T2用于接收來自IC輸出引腳的微弱聲音信號，并通過連接的8歐姆揚聲器將其放大。

在性能板上構建電路

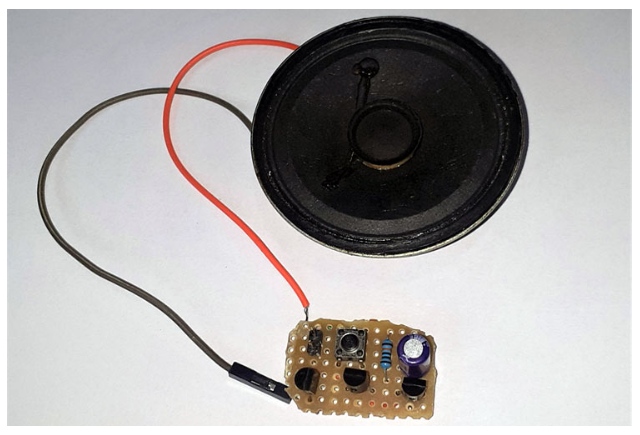

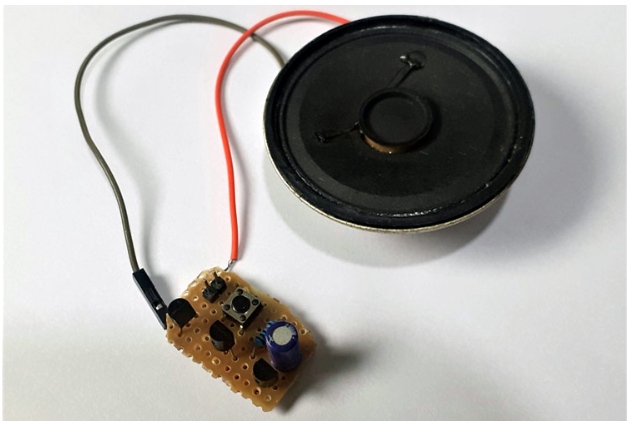

上面所示的完整電路是焊接在穿孔板上的。確保使用電線留出足夠的距離來安裝IC和晶體管。我的績效表如下：

用UM66T實現音樂門鈴的工作

按照電路圖進行連接，并用3.7V Lipo電池為設置供電。當供電時，電容器C1充電到其全容量。當按下按鈕時，UM66T通過其供電端子獲得3V并開始播放調諧，直到電容器放電。鈴聲的持續時間可以很容易地通過更換R1電阻與電位器來改變。
