如果你是一個電子愛好者，那么你一定聽說過555定時器IC和它的3種流行的電路，即不穩定多振子，雙穩態多振子和單穩態多振子。除此之外，還有其他流行的電路，如555定時器IC作為開關和警用警報器，我們之前已經討論過。添加到列表中，還有一種類型的警報器電路，我們可以使用該IC設計。我們正在談?wù)摦a(chǎn)生音調的哀號警報器電路，其強度取決于按下按鈕的時間。我們可以將該電路應用于安全系統的設計中。

在這個項目中，我們將使用IC的穩定模式和一些外部組件來制作哀號警報器。為了演示，我在面包板上設計了電路。

建造哀聲警報器電路所需的元件

在面包板上設計鳴笛電路所需要的元件如下：

?電路試驗板

?555 -計時器集成電路

?電阻：22k、100k、33k、220k*2

?電容器：100uf， 10nf

?晶體管：BC547和BC557

?9 v電池

?8-ohm揚聲器

555定時器IC簡介

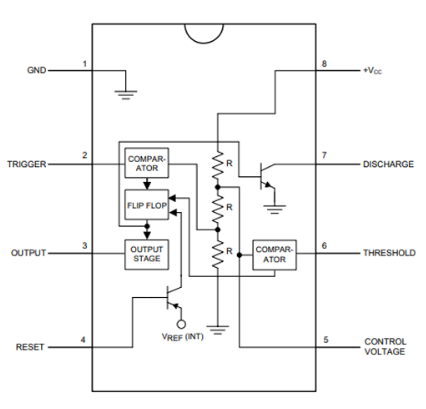

當涉及到設計定時器電路時，首先想到的是555定時器IC。這是最古老的技術，因此您可以盲目地依賴它，最重要的是，它價格合理。555定時器的內部電路如下圖所示。

?PIN 1和PIN 8：它們通過三個5kΩ電阻連接在地和Vcc之間。這也給了IC它的標志性名稱。這些電阻創建一個分壓器電路，其值為電源電壓的1/3和2/3，因?yàn)橐_1是接地，引腳8是Vcc。其中一個比較器的非反相輸入(+)連接到分壓器的1/3輸出，另一個比較器的反相輸入(-)連接到分壓器的2/3輸出。

?引腳2：它是IC的觸發引腳，連接到比較器的反相輸入(-)。

?PIN 3：它是IC的輸出，通過輸出驅動電路連接到觸發器的輸出。

?引腳4：與觸發器的復位引腳相連的復位引腳。通過將這個引腳連接到地，我們可以重置這個IC。這就是我們?cè)诖蠖鄶?shù)555電路中看到的原因，它連接到Vcc。

?引腳5：是連接分壓器2/3值和比較器反相輸入(-)的控制引腳。如果我們想改變參考電壓，我們可以通過這個引腳施加外部電壓。通常，在大多數555定時器電路中，我們可以看到該引腳連接到電容器以獲得穩定的參考電壓。

?PIN 6：連接到比較器電路的非反相(+)輸入，比較器電路的輸出連接到觸發器的復位引腳。

?引腳7：它是連接到BJT集電極的放電引腳。

鳴笛電路電路圖

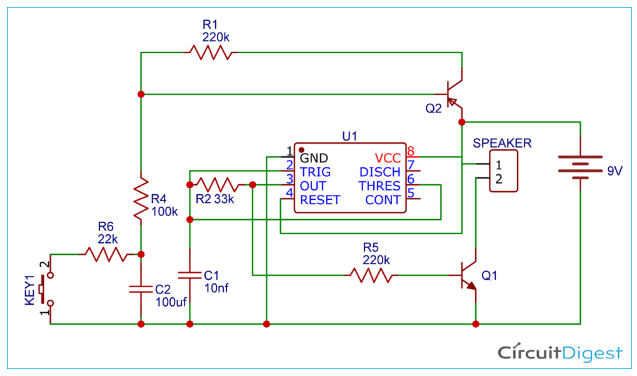

鳴笛電路的電路圖如下所示。

在這個電路中，我們?cè)诓环€(wěn)定模式下使用555定時器IC。與大多數555定時器電路類似，IC引腳2和6連接，引腳4連接到地。PNP晶體管作為電源電壓和IC引腳8之間的開關連接。該晶體管的基極通過100K電阻連接到100uf電容器。IC的輸出引腳3連接到NPN晶體管的基極。這個晶體管作為驅動8歐姆輸出揚聲器的開關。

警報器電路的工作

從電路中，我們可以看到IC是通過PNP晶體管供電的。由于它是PNP晶體管，這意味著柵極處的負電壓將使其接通。最初，當電源打開時，電容器開始通過100k和220k電阻充電，并且由于這個充滿電的電容器，在晶體管的柵極處有一個正電壓，將其關閉。當我們按下按鈕時，電容器找到一種通過22k電阻放電的方法，結果在晶體管上提供負電壓，使其打開。

這種現象產生了一個哀號警笛，因?yàn)?a href="/tags/電容器" target="_blank">電容器的充電和放電需要時間。這就是為什么警報器的振幅會隨著按下按鈕的時間而變化的原因。

警報器電路的測試

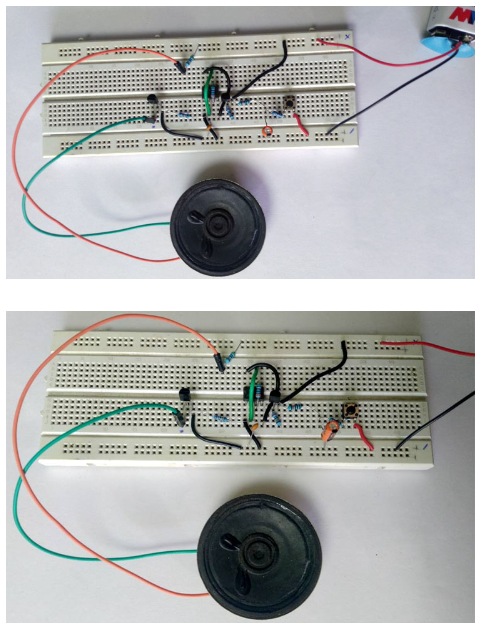

設計電路的圖像如下所示。

這就是建立一個基于555定時器的行走警報器電路。在文章的最后給出了顯示電路工作原理的視頻。

本文編譯自circuitdigest
