當聽到附近警車的警笛聲時，人們可能會想到這種聲音是如何產生的。你會驚訝地發現，這些音調背后的大腦不是微控制器，而是一個卑微的NE555定時器IC。如果你對電子產品有一點了解，那么你一定聽說過555定時器IC和它的3個非常流行的電路：不穩定多振子、雙穩態多振子和單穩態多振子。我們之前已經討論了所有這三種模式的工作原理，如果您感興趣，可以查看它們。

在本項目中，我們將使用該IC的穩定模式與一些外部組件一起產生警笛音。為了演示，我在面包板上設計了電路。以前，我們還使用UM3561 IC構建了一個警報器發生器電路，但對于本教程，我們將使用更常用的555定時器電路。

基于555定時器的警笛設計所需組件

設計警笛電路所需的元件清單如下：

?電路試驗板

?555定時器IC * 2

?電容器：10uf， 0.01uf, 47uf, 100nf

?電阻：1k， 4.7k, 10k

?電位器：100k和50k

?9 v電池

?面包板跳線

555定時器IC簡介

當涉及到設計定時器電路時，首先想到的是555定時器IC。這是最古老的技術，因此您可以盲目地依賴它，最重要的是，它價格合理。555定時器的內部電路討論如下：

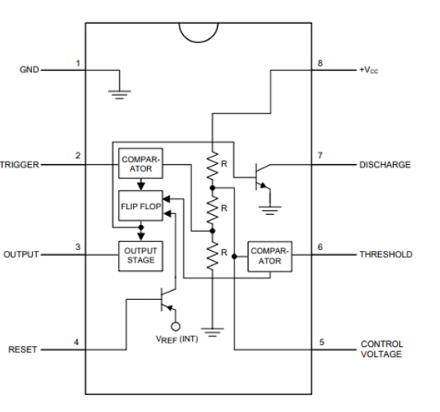

PIN 1和PIN 8：它們通過三個5kΩ電阻連接在地和Vcc之間。這就是這個集成電路獲得標志性名字的地方。這些電阻創建一個分壓器電路，其值為電源電壓的1/3和2/3，因為引腳1是接地，引腳8是Vcc。其中一個比較器的非反相輸入(+)連接到分壓器的1/3輸出，另一個比較器的反相輸入(-)連接到分壓器的2/3輸出。

引腳2：它是IC的觸發引腳，連接到比較器的反相輸入(-)。

PIN 3：它是IC的輸出，通過輸出驅動電路連接到觸發器的輸出。

引腳4：與觸發器的復位引腳相連的復位引腳。通過將這個引腳連接到地，我們可以重置這個IC。這就是我們看到大多數555電路連接到Vcc的原因。

引腳5：是連接分壓器2/3值和比較器反相輸入(-)的控制引腳。如果我們想改變參考電壓，我們可以通過這個引腳施加外部電壓。通常，在大多數555定時器電路中，我們可以看到該引腳連接到電容器以獲得穩定的參考電壓。

PIN 6：連接到比較器電路的非反相(+)輸入，比較器電路的輸出連接到觸發器的復位引腳。

引腳7：它是連接到BJT集電極的放電引腳。

警笛電路線路圖

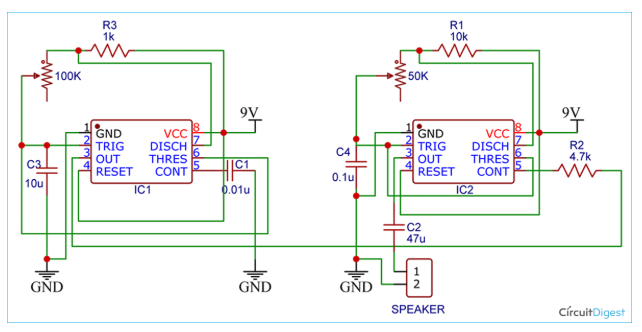

警用警笛的電路原理圖如下：

我們在不穩定模式下使用兩個555定時器IC。像大多數555定時器電路一樣，IC引腳2和6是連接的。兩個ic的引腳1和8分別連接到地和VCC。在引腳7和VCC之間分別連接一個1k和10k的電阻。在引腳7和引腳2之間連接一個電位計，用于控制警報器音調。IC 1的引腳3通過一個4.7k電阻連接到IC 2的引腳5。在IC 2的引腳3處，揚聲器通過47uf電容連接，該電容是電路的最終輸出。

警笛電路的工作

兩個ic都在穩定模式下工作，這意味著它們在輸出上產生連續的脈沖序列。我們知道IC的引腳5是控制引腳，因此通過將其連接到輸入電壓，我們可以改變比較器的參考電壓，從而改變IC的最終輸出。第一個IC的輸出連接到第二個IC的引腳5，從而根據其輸出脈沖調制第二個IC的輸出。這個IC的輸出通過一個47uf電容連接到一個8歐姆的揚聲器上，這個電容產生的聲音就像警笛一樣。

555定時器警報器電路的測試

所設計的電路圖像如下：

請注意，您也可以通過將其發射極連接到IC 2的引腳5并將集電極連接到地來使用PNP晶體管。該晶體管的開關取決于第一個IC。我們這樣做是為了使IC的控制引腳獲得穩定的電壓，從而為比較器提供穩定的參考電壓。這將消除波動和輸出警笛的音調將非常清楚。不過，如果你的聲音不清楚，你可以使用一個非常小的電阻(大約10歐姆)串聯揚聲器。
