幾乎所有類型的傳感器和傳感器都將現實世界的參數(如光、溫度、重量等)轉換為電壓值，以便我們的電子系統理解它。電壓水平的變化將有助于我們分析/測量現實世界的參數，但在一些應用中，如生物醫學傳感器，這種變化非常小(低電平信號)，跟蹤即使是微小的變化也非常重要，以獲得可靠的數據。在這些應用中使用儀表放大器。

儀表放大器，又名INO或內放，顧名思義，放大電壓的變化，并像任何其他運放一樣提供差分輸出。但與普通放大器不同的是，儀表放大器將具有高輸入阻抗和良好的增益，同時提供全差分輸入的共模噪聲抑制。如果你現在不懂也沒關系，在本文中，我們將了解這些儀表放大器，由于這些IC比運算放大器相對昂貴，我們還將學習如何使用LM385或LM324等普通運算放大器來構建儀表放大器并將其用于我們的應用。運算放大器也可以用來構建電壓加法器和電壓減法器電路。

什么是儀表放大器IC?

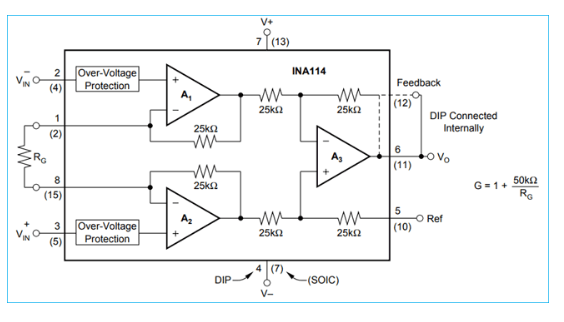

除了普通的運算放大器IC，我們還有一些特殊類型的放大器用于儀表放大器，如INA114 IC。它只不過是幾個普通運算放大器組合在一起，用于某些特定應用。要了解更多有關這一點，請查看INA114的數據表，了解其內部電路圖。

正如您所看到的，IC接收兩個信號電壓VIN-和VIN+，為了便于理解，我們現在將它們視為V1和V2。輸出電壓(VO)可以用公式計算

其中，G是運算放大器的增益，可以使用外部電阻RG設置，并使用下式計算

注意：50k歐姆值僅適用于INA114 IC，因?yàn)樗褂?5k(25+25 =50)的電阻。您可以分別計算其他電路的值。

基本上，現在如果你看它，一個內放大器只是提供兩個電壓源之間的差異，增益可以由外部電阻設置。這聽起來是不是很熟悉?如果沒有，請看看差分放大器的設計，然后回來。

是的!，這正是差分放大器所做的，如果你仔細觀察，你甚至可以發現上圖中的運算放大器A3只不過是一個差分放大器電路。因此，在外行術語中，儀表放大器是另一種差分放大器，但具有更高的優點，如高輸入阻抗和易于增益控制等。這些優點是由于另外兩個運算放大器(A2和A1)的設計，我們將在下一個標題中更多地了解它。

了解儀表放大器

為了完全理解儀表放大器，讓我們將上面的圖像分解為如下所示的有意義的塊。

正如你所看到的，In-Amp只是兩個緩沖運算放大器電路和一個差分運算放大器電路的組合。我們已經分別了解了這兩種運算放大器的設計，現在我們將了解它們?nèi)绾谓M合形成差分運算放大器。

差分放大器和儀表放大器的區別

在之前的文章中，我們已經學習了如何設計和使用差分放大器。差分放大器的一個相當大的缺點是由于輸入電阻而具有非常低的輸入阻抗和由于高共模增益而具有非常低的CMRR。由于緩沖電路，這些將在儀表放大器中被克服。

同樣，在差分放大器中，我們需要改變很多電阻來改變放大器的增益值，但在差分放大器中，我們可以通過簡單地調整一個電阻值來控制增益。

使用運算放大器(LM358)的儀表放大電路圖

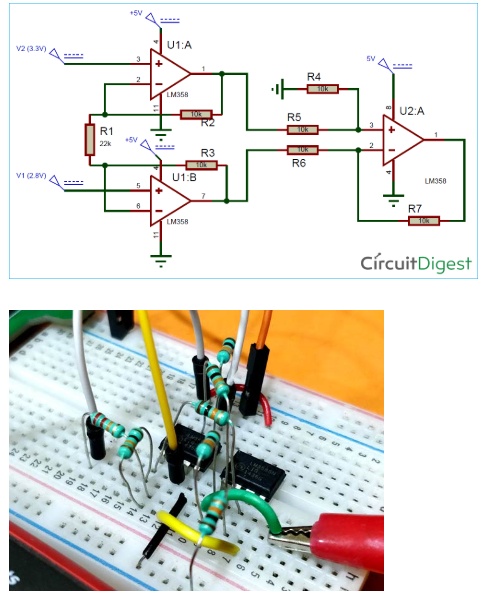

現在讓我們使用運算放大器構建一個實用的儀表放大器，并檢查其工作原理。下面給出了我正在使用的運算放大器儀表放大電路。

該電路總共需要三個運放;我使用了兩個LM358 ic。LM358是一個雙封裝運放，也就是說它在一個封裝中有兩個運放，所以我們的電路需要兩個運放。同樣，您也可以使用三個單封裝LM741運放或一個四封裝LM324運放。

在上述電路中，運算放大器U1:A和U1:B充當電壓緩沖器，這有助于實現高輸入阻抗。運算放大器U2:A充當差分運算放大器。由于差分運算放大器的所有電阻都是10k，它作為一個單位增益差分放大器，這意味著輸出電壓將是U2: a的引腳3和引腳2之間的電壓之差。

儀表放大器電路的輸出電壓可以用下面的公式計算。

式中，R =電路的電阻值。這里R = R2=R3=R4=R5=R6=R7等于10k

Rg =增益電阻。這里Rg = r1等于22k。

所以R和Rg的值決定了放大器的增益。增益的值可以通過

儀表放大電路仿真

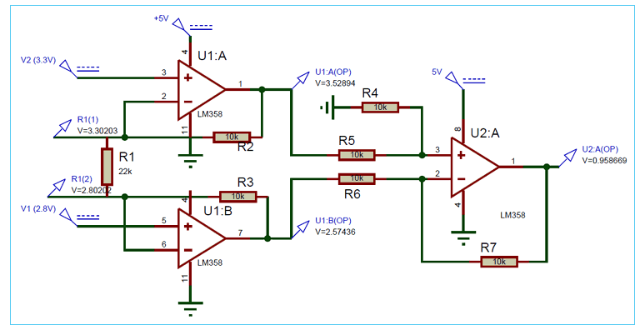

上述電路經過仿真后得到如下結果。

如您所見，輸入電壓V1為2.8V， V2為3.3V。R值為10k， Rg值為22k。把所有這些值代入上述公式

我們得到的輸出電壓值為0.95V，與上面的仿真相匹配。因此上述電路的增益為1.9，電壓差為0.5V。所以這個電路基本上會測量輸入電壓之間的差，并將其與增益相乘，產生輸出電壓。

您還可以注意到，輸入電壓V1和V2出現在電阻Rg上，這是由于運算放大器U1:A和U1:B的負反饋。這確保了Rg上的電壓降等于V1和V2之間的電壓差，從而使流過電阻R5和R6的電流相等，從而使運算放大器U2:A上引腳3和引腳2上的電壓相等。如果您測量電阻之前的電壓，您可以看到運放U1:A和U1:B的實際輸出電壓，其差值將等于模擬中上述輸出電壓。

儀器放大電路的硬件測試

足夠的理論讓我們?cè)诿姘迳蠈?shí)際構建相同的電路并測量電壓水平。我的連接設置如下所示。

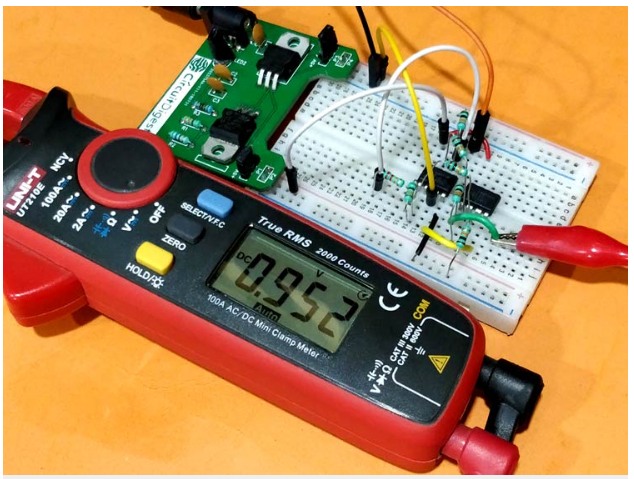

我已經使用了我們之前構建的面包板電源。這個板可以輸出5V和3.3V。我使用5V軌道為兩個運算放大器供電，3.3V作為信號輸入電壓V2。另一個輸入電壓V2設置為2.8V使用我的RPS。由于我還為R使用了10k電阻，為R1使用了22k電阻，因此電路的增益將為1.9。差分電壓為0.5V，增益為1.9，輸出電壓為0.95V，使用萬用表測量并顯示在圖像中。

類似地，您可以使用上面討論的公式更改R1的值來設置所需的增益。由于這種放大器的增益可以很容易地控制使用一個單一的電阻，它經常用于音量控制音頻電路。
