當前位置：首頁 > > EDN電子技術設計

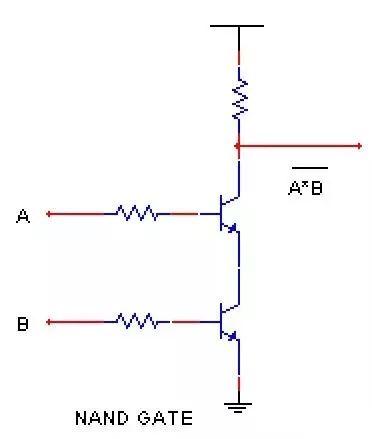

有時候我們搭電路時只需要實現一個簡單的邏輯，但用一個4門的集成電路來設計未免過于昂貴與占面積，而且IC里沒用到的門電路又必須拉高或拉低，相當煩瑣。鑒于簡化電路的需要我整理了一套用三極管、二極管、電阻組成的邏輯門電路，可實現2輸入或3輸入的AND、 OR、 NAND、 NOR、 EXOR操作。01【與非門】

02【或非門】

03

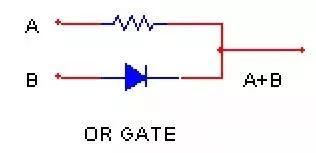

【或門】

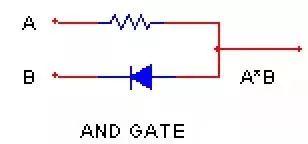

04【與門】

05

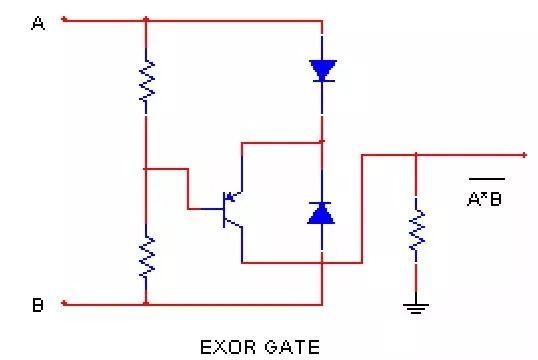

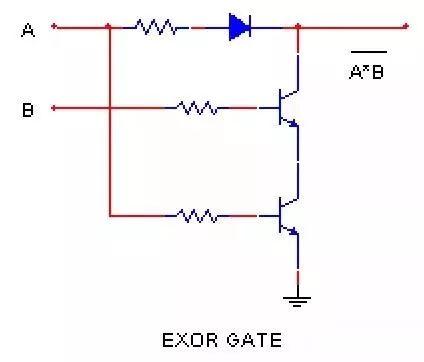

【異或門】

06【三輸入與非門】

07

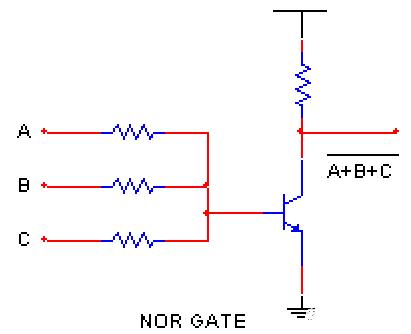

【三輸入或非門】

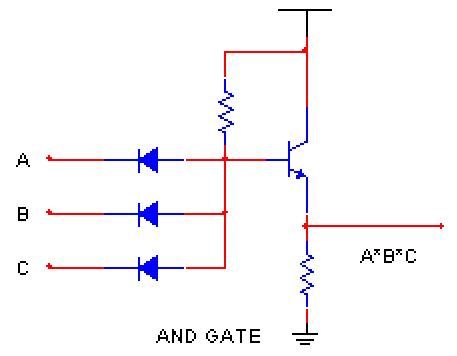

08【三輸入與門】

09

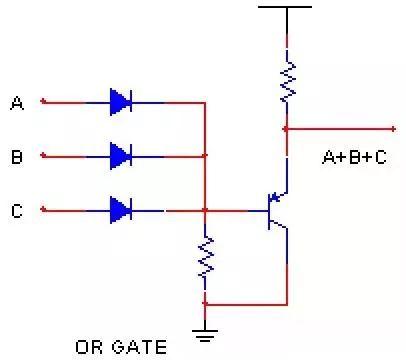

【三輸入或門】
