一、三極管輸入特性曲線

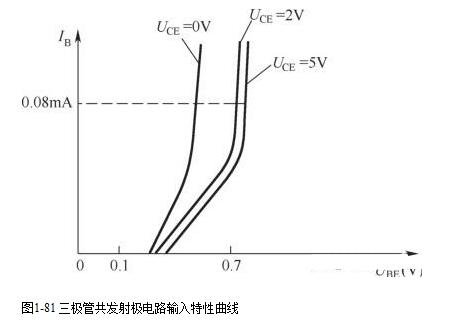

圖1-81所示是某型號三極管共發射極電路輸入特性曲線。圖中，x軸為發射結的正向偏置電壓大小，對于NPN型三極管而言，這一正向偏置電壓用UBE表示，即基極電壓高于發射極電壓;對于PNP型三極管而言為UEB，即發射極電壓高于基極電壓。y軸為基極電流大小。

從曲線中可以看出，這一輸入特性曲線同二極管的伏-安特性曲線十分相似。

輸入特性曲線與集電極和發射極之間直流電壓UCE大小有關，當UCE=0V時，曲線在最左側，這說明有較小的發射結正向電壓時，便能有基極電流。當UCE大到一定程度后，其對輸入特性的影響就明顯減小了。

三極管輸入特性曲線說明了發射結正向偏置電壓與基極電流之間的關系。當UCE大小一定時，UBE大，基極電流大;當UBE大到一定值時，圖中是0.6U左右，UBE只要再大一點，基極電流就會增大許多。對于硅三極管而言，這一UBE值為0.6V左右，對于鍺三極管而言為0.2V左右。另外，不同型號的三極管具有不同的輸入特性曲線。

二、NPN和PNP三極管解讀

這次我們把范圍擴大到NPN和PNP倆種管子，也給大家一些例子，例子由易到難，如果全部都能答上來，那三極管這里你算是吃透了。

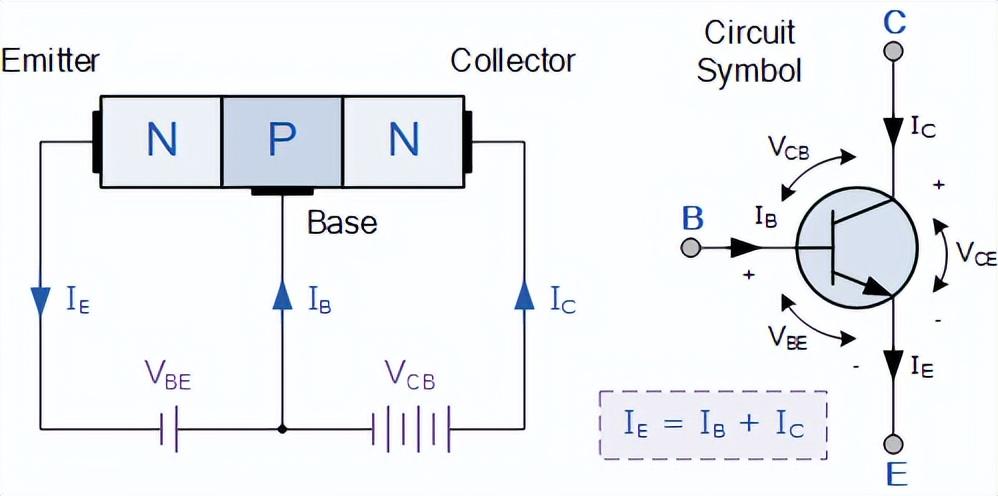

關于NPN管子，NPN的三極管，10V的電壓加在基極，串聯100KΩ在基極上，那么流入晶體管的基極電流是多少？

看似簡單，其實考察了對NPN三極管的隱形已知條件的考察，就是BE之間導通會有0.6V的壓降。

那么Ib=(10-0.6)/100KΩ=94uA

2 PNP晶體管，對于PNP管，記住三個端口的電流都和NPN是反過來的就比較好記憶了。

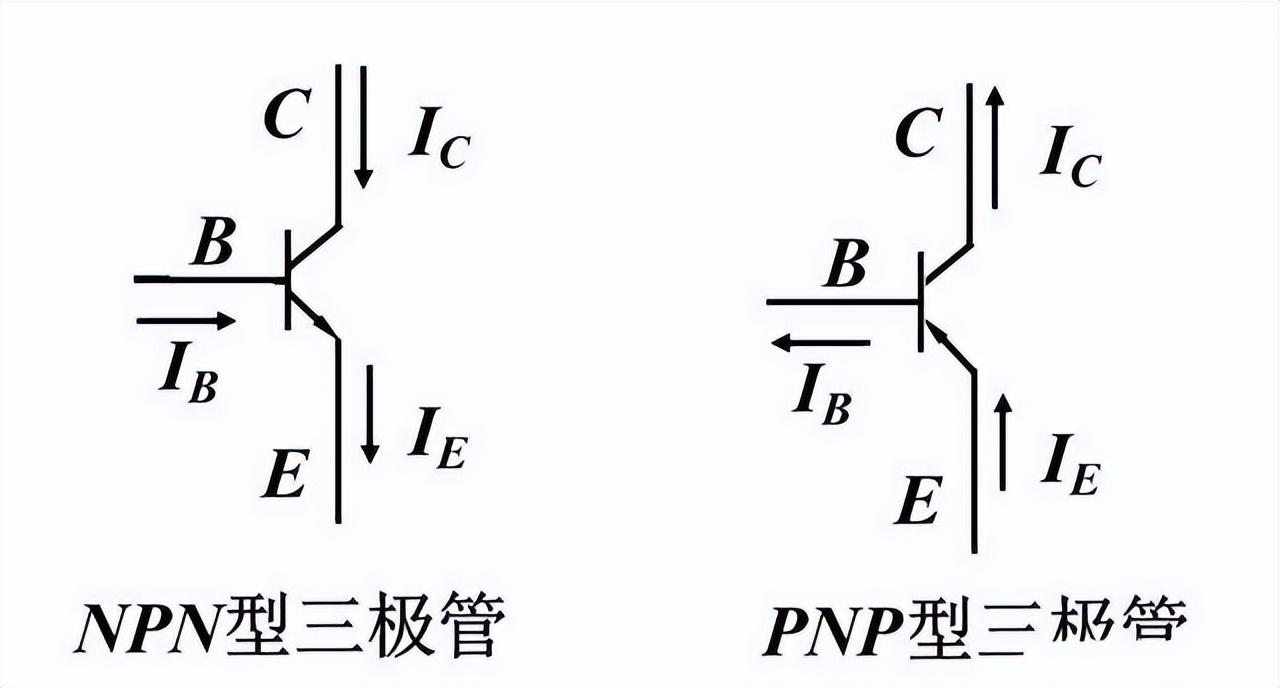

NPN三極管：電流方向?yàn)榛鶚O流向發射極（驅動電流從基極流入），集電極流向發射極。

PNP三極管：電流方向?yàn)榘l(fā)射極流向基極（驅動電流從基極流出），發射極流向集電極。

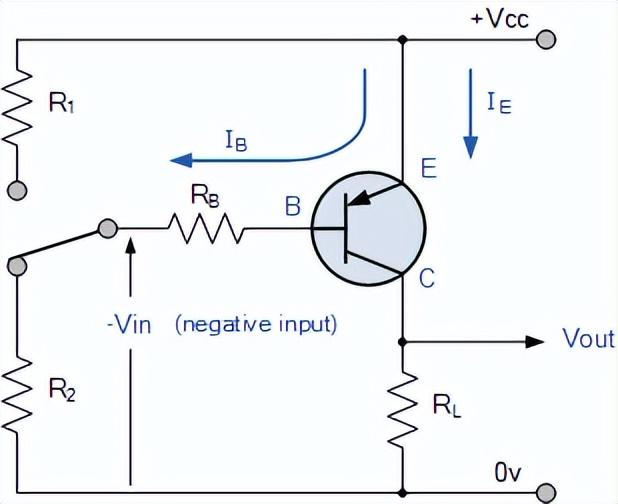

當然我不是特別喜歡這張圖是因?yàn)镻NP的電流方向是從下往上流的，但是在實際電路圖中，大多還是發射極連接高電平的，這點要特別注意，和上面的圖片做對比會更好，總之電流是E到C。和NPN管子相反。

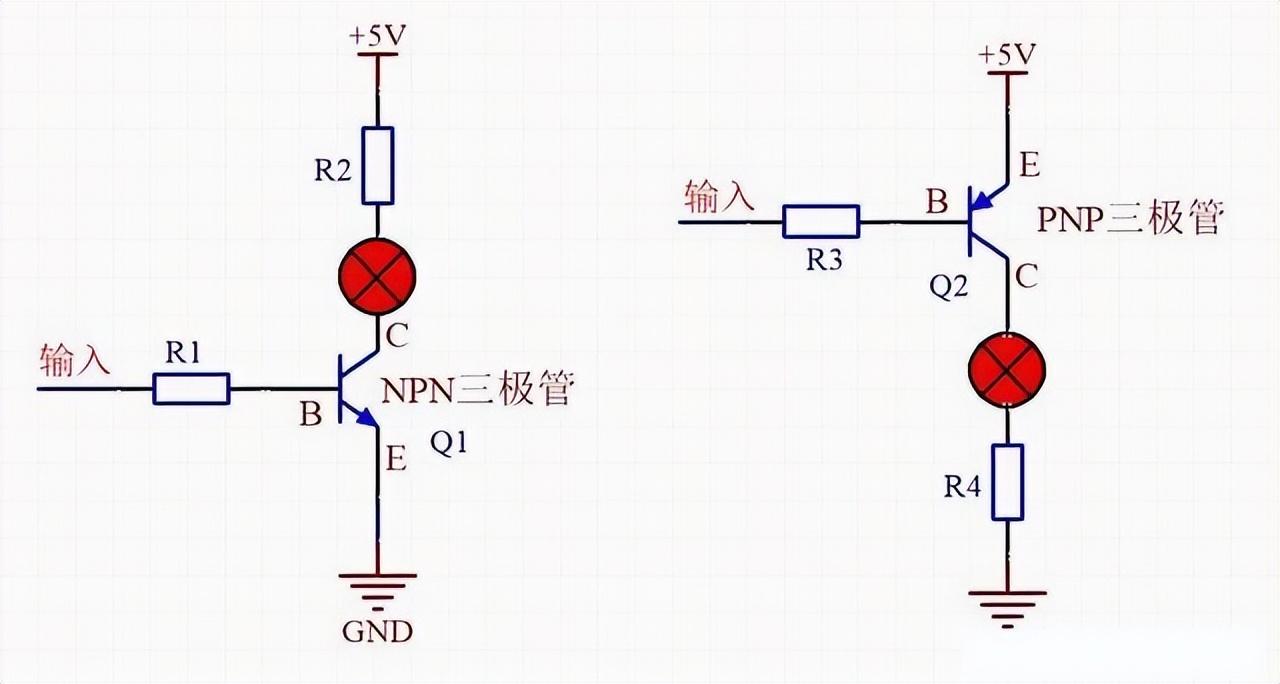

兩者的對比應用：NPN高電平在B導通；PNP低電平在B導通。所以在電路圖的分析過程中注意所使用的管子，再針對所使用的管子去分析邏輯。

結合PNP和NPN的題，據說這是一道經常在電源工程師面試中的題目，它考察了三極管的大部分知識和電路的分析能力。

給出下面的電路：判斷V1的電壓是多少。

給你10分鐘作答。

第一步：先判斷圖里都使用了哪些器件。乍一看有NPN和PNP，所以要注意導通方向和二極管的壓降。

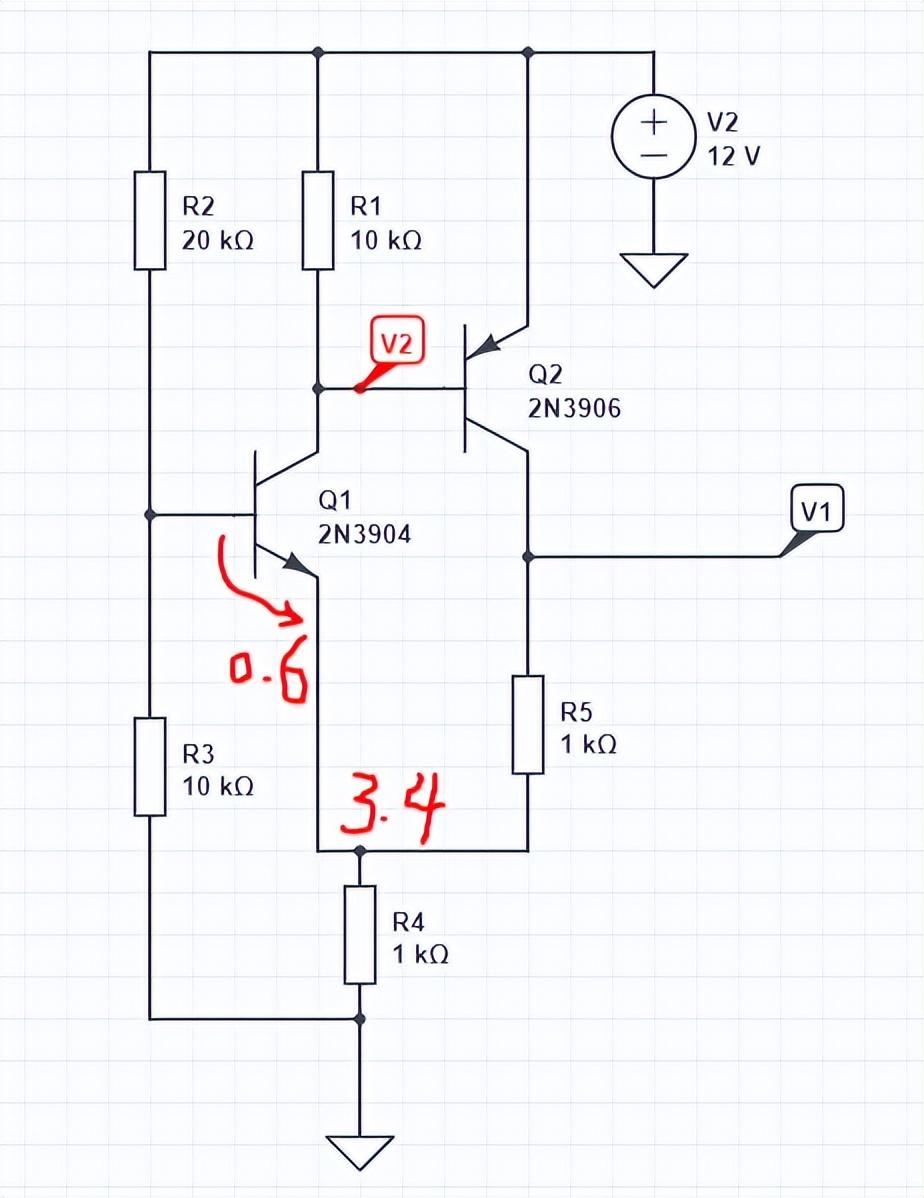

先看最左側，R2，R3分壓，那么R3上面就是4V，（假設NPN的BE導通壓降為0.6v）那么R4上面就是3.4V，經過R4到地的電流就是3.4/1KΩ，3.4mA。

相信到這一步，絕大多數的人都能分析出來。

以上便是小編此次想要和大家共同分享的有關三極管的內容，如果你對本文內容感到滿意，不妨持續關注我們網站喲。最后，十分感謝大家的閱讀，have a nice day！

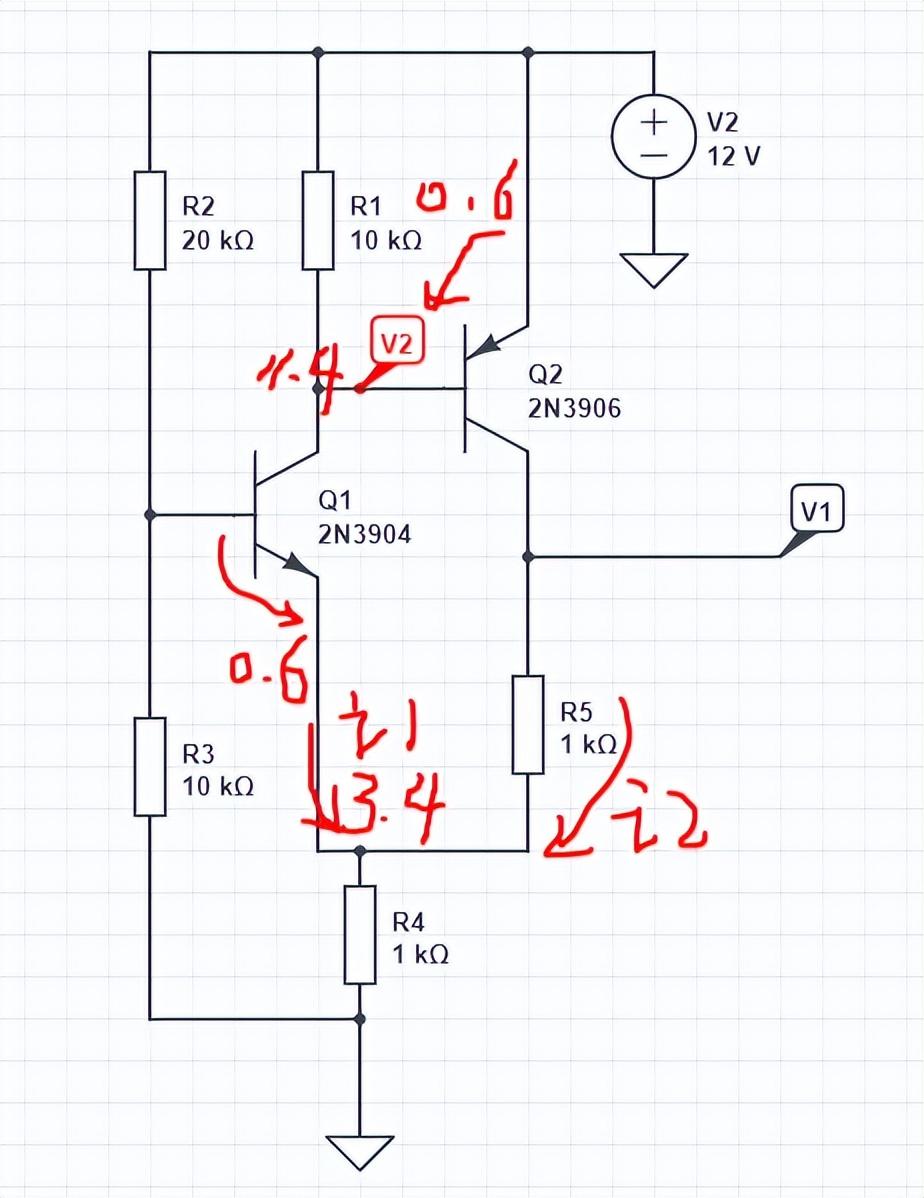

這個時候就看你對PNP的理解夠不夠深，突破點就在V2的電壓，首先，Q2如果導通，那么EB之間的壓降就是0.6V，或者說這個PNP把R1鉗位在了0.6V。

那么就知道Q2的基極電壓為12-0.6=11.4V。那么走過R1的電流也就是0.6/10K=0.06mA=60uA.

再根據R4上方的節點電流，3.4mA-0.06mA=3.34mA。這就是跨過R5的電流。

知道了R5的電流也便知道了R5上面的電壓：3.4V+3.34mA*1KΩ=6.74V。

這是一道很好的結合N型和P型三極管的例題，能搞定這道題，三極管的電路分析應該不成問題。
