在設計電子電路時，有很多情況下電路需要不同值的電壓和電流源。例如，在為運算放大器設置預設電壓時，通常使用電位分壓器電路來獲得所需的電壓值。但是如果我們需要一個特定的電流值呢?與分壓器類似，還有一種電路叫做電流分壓器，它可以用來將閉合電路中的總電流分成幾個。因此，在本教程中，我們將學習如何使用電阻方法(僅使用電阻)構建一個簡單的分流電路。請注意，也可以使用電感器來制作電流分壓器，兩者的工作原理是相同的。

分流電路的工作原理

電阻器是電子產品中最常用的無源元件，使用電阻器構造分流器非常容易。電流分壓器是一種線性電路，它將流入電路的總電流分開，并產生一個分壓器或產生總電流的一小部分。

根據分流法則，流過電路中任意并聯支路的電流等于總電流與對支路電阻與總電阻之比的乘積。因此，如果我們知道其他支路的總電流和電阻值，就可以通過電流分壓器定則計算出流過支路的電流。隨著我們的進展，我們會了解更多。

電流分壓器可以使用KCL(基爾霍夫電流定律)和歐姆定律輕松構建。讓我們看看這種劃分是如何在并聯電阻電路中發生的。

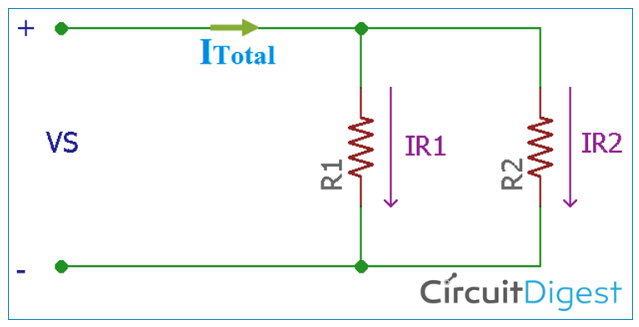

在上圖中，兩個1歐姆的電阻并聯連接，分別是R1和R2。這兩個電阻器共享流經電阻器的總電流。由于這兩個電阻之間的電壓是相同的，流過每個電阻的電流可以用分壓器公式計算出來

因此，根據基爾霍夫電流定律，總電流為total = IR1 + IR2。

現在要找出每個電阻器的電流，我們使用歐姆定律I = V/R。在這種情況下，

因此，如果我們?cè)趖otal = IR1 + IR2中使用這些值，則總電流將為

因此,

因此，如果我們能計算出總電阻和總電流，那么通過上面的公式，我們就能得到通過電阻的電流。計算通過R1的電流的分流規則公式為

同樣，計算通過R2的電流的分流定則公式為

因此，當電阻器大于兩個時，需要計算總電阻或等效電阻，用公式求出每個電阻器的分流電流

分流電路的硬件測試

讓我們看看這個電流分壓器在實際場景中是如何工作的。

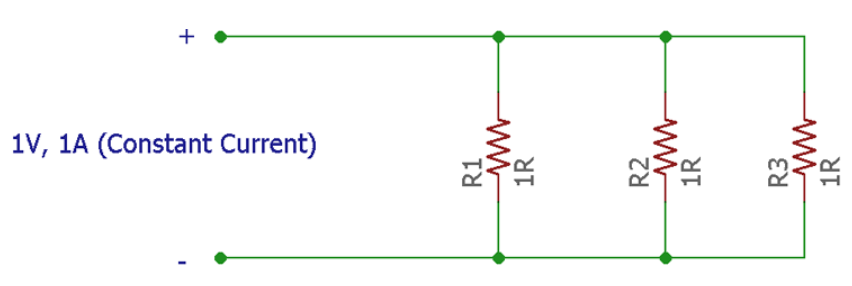

在上述原理圖中有三個電阻，它們連接到1A的固定或恒流源。所有電阻的額定值均為1歐姆。因此R1 = R2 = R3 = 1歐姆。

該電路在面包板上通過將電阻一個接一個地以并聯配置連接在電路上的1A恒流源來測試。你也可以檢查這個簡單的恒流電路，了解電流源是如何工作的，以及如何建立一個我們自己的。在下圖中，一個電阻被連接在整個電路中。

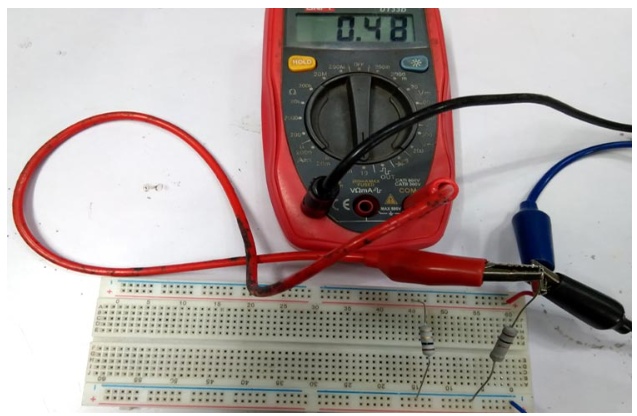

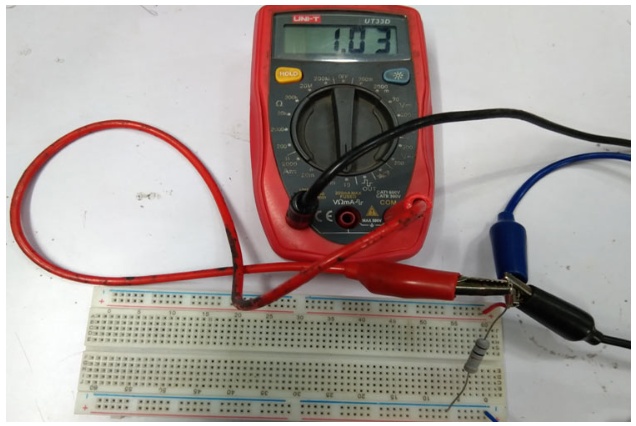

當通過電阻連接時，萬用表上的電流顯示為1A。接下來，添加第二個1歐姆電阻。電流下降到一半，每個電阻約500mA，如下圖所示

為什么會發生這種情況?讓我們用電流除法計算一下。當兩個1歐姆的電阻并聯時，等效電阻為-

因此，當兩個1歐姆電阻并聯時，等效電阻變?yōu)?.5歐姆。因此，通過R1的電流為

同樣數量的電流流經另一個電阻，因?yàn)镽2是相同的1歐姆電阻，電流恒定到1A。萬用表顯示大約0.5安培流過兩個電阻。

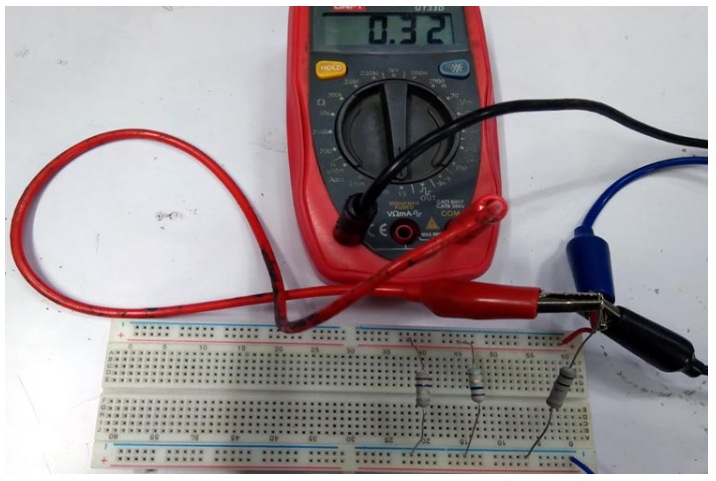

現在電路中又連接了一個1歐姆的電阻。萬用表現在顯示大約0.33A的電流流過每個電阻。

因?yàn)橛腥齻€(gè)電阻并聯，所以我們求出三個電阻并聯時的等效電阻

現在，通過每個電阻的電流，

萬用表顯示大約0.33安培在每個電阻中流動，因?yàn)樗须娮璧闹刀际?歐姆，并且連接在電流固定為1A的電路中。你也可以看視頻在頁面的末尾檢查電路是如何工作的。

電流分壓器應用

分流器的主要用途是產生電路中可用總電流的一小部分。然而，在某些情況下，用于承載電流的組件對實際流過該組件的電流有限制。過流會增加散熱，并降低元件的預期壽命。通過使用電流分壓器，流過元件的電流可以最小化，從而可以使用更小的元件尺寸。
