我們中許多使用模擬電路的人在電路設計中經常遇到電壓源和電流源這兩個術語。雖然任何提供恒定電壓的東西，如簡單的5V USB輸出或12V適配器都可以被認為是電壓源，但術語電流源似乎始終是一個謎。許多電路，特別是涉及運算放大器或開關電路的電路，需要使用恒流源才能使設計工作。那么電流源是什么意思呢?它將如何工作，為什么需要它?

在本教程中，我們將找到這些問題的答案，我們還將使用晶體管構建和測試一個簡單的恒流源電路。本教程中使用的電路將能夠?yàn)樨?fù)載提供100mA的恒定電流，但您可以根據設計要求使用電位器對其進行修改。有趣吧!讓我們開始吧。

什么是恒流(CC)電源?

通常，當電源單元驅動負載時，可以有兩種可能的運行模式，一種是恒壓(CV)運行模式，另一種是恒流(CC)運行模式。

在CV模式下，電源使輸出電壓恒定，并根據負載電阻的要求改變輸出電流。最好的例子是你的5V USB端口，輸出電壓固定在5V，但根據負載的不同，電流會發生變化。如果你連接一個小的led，它會吸取更少的電流，如果你連接一個大的，它會吸取更多的電流，但電壓通過led將始終是5V。

在CC模式下，理想的電流源電源使輸出電流恒定，并根據負載電阻的要求改變輸出電壓。例如，在CC模式下的12V電池充電器，充電電流將由電壓變化而固定。如果您的電池為10.5V，如果您將其連接到1A 12V電池充電器，則充電器的輸出電流將始終為1A，但輸出電壓將變化以保持此1A充電電流。所以這就是需要恒流電路的地方，另一個例子是恒流LED驅動電路，其中LED的電流必須恒定。

簡單的100mA恒流源使用晶體管

在這個項目中，我們將構建一個簡單的晶體管恒流源發生器，只使用4個組件。這是一個非常便宜的電路，可以提供100mA恒流源使用5V電源。它還將有一個電位器來控制電流輸出從1到100mA的范圍。即使負載電阻發生變化，它也能提供穩定的電流。這將有助于使用時，電路需要穩定的電流供應，沒有波動。以前我們還建立了其他類型的電流源電路，稱為Howland電流泵電路，以及電流鏡像電路，如果感興趣，您也可以看看它們?，F(xiàn)在，讓我們看看這個項目所需的材料。

材料要求:

?TL431

?BC547

?2k電阻1%

?10k可變電阻器

?22R 1%電阻

?5V直流適配器或電源模塊。

?根據需要提供不同的抗負載能力。

?一個面包板和連接電線

?萬用表用于測試。

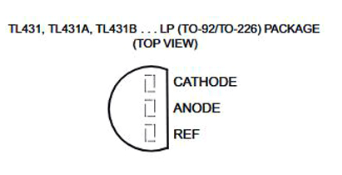

如上述BOM所示，該電路僅由TL431和BC547兩個有源元件組成。TL431是一個使用2.5V基準電壓的分流穩壓器。它支持1-100mA的陰極電流，用于分流相關操作。該元件的封裝與通用通孔晶體管相同。其他組件是無源組件。電阻需要在1%的公差范圍內才能得到準確的輸出。

恒流源電路圖：

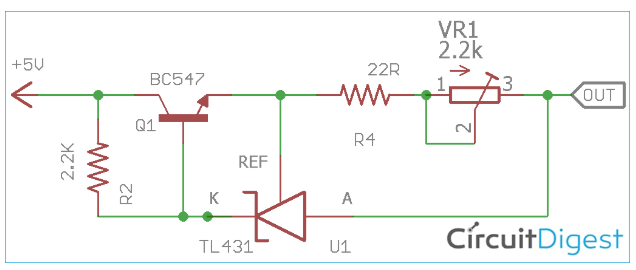

使用晶體管的恒流源電路圖如下所示。

上述電路完全連接在5V線中。輸出負載需要接在輸出端和GND端之間。在上面的原理圖中，BC547作為一個通管工作，更多的將在工作部分討論。

恒流電路的重要計算

上述電路的輸出電流依賴于下面的公式-可用于計算恒流源電路的輸出電流。

對于這個電路，

所以,

R4的可用最低接近值為22歐姆。現在，可變電阻或電位器值可以用相同的公式找到。在以前，最大可用電流100mA是由22歐姆電阻實現的。這一次，電位器將減少電流輸出到最低水平。

由于TL431所需的最小陰極電流為1mA，因此可以假設最低電流為2mA。因此，用同樣的公式，

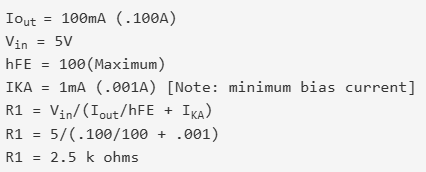

因此，可用最低接近值2.2k的電位器進行電流控制。最后的計算是使用下面的公式計算偏置電阻R1值。

對于這個電路，

因此，可用的最小接近值R1可為2.2k。

恒流電路工作：

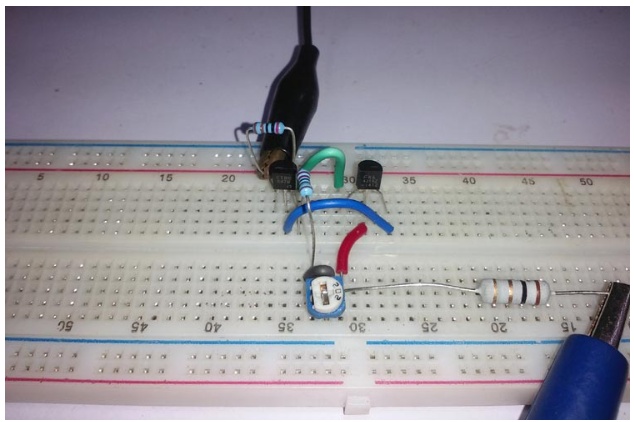

晶體管BC547作為通管，由偏置電阻R1和分流穩壓器TL431控制。晶體管底座實際上是通過電流分壓器連接的。這個分流電路是由偏置電阻和分流調節器組成的。TL431通過感應參考電壓和控制通管BC547來調節恒流。電路在面包板上構造，如下圖所示。

恒流源電路測試

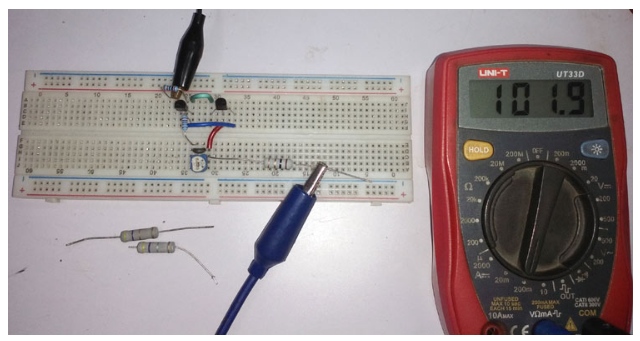

一旦板準備好了，我用5V直流電源接通我的電路，并開始測試它。我在輸出端使用了不同的負載(電阻的不同值)，并確保電流始終保持恒定。我用萬用表測量電路的輸出電流，它總是在100mA左右，如下圖所示

完整的測試視頻可以在本頁底部找到。如果您有任何問題，請?jiān)谙旅娴脑u論部分留下，或者使用論壇進行其他技術咨詢。

恒流源電路的應用

在LED照明系統中，與LED驅動相關的操作需要恒流源。在便攜式設備中，電池充電電路也使用恒流源。下面列出了使用恒流源的一小部分應用

?放大器系統。

?太陽能系統

?電磁鐵

?電機系統，速度穩定。

?霍爾效應傳感器。

?偏置齊納二極管的穩壓電路。
