無論是筆記本電腦、電視、智能手機還是其他電子設備，它們都在不同的電壓下工作。這些設備有敏感的組件，如微處理器、集成電路等，它們在非常低的電壓下工作，即使電壓的微小變化也會損壞這些組件。這些敏感元件需要穩定和穩定的電壓才能最佳地工作。因此，為了提供一個穩定的輸出電源和保護電路免受電壓波動，電壓調節器被使用。

穩壓器是一種經濟有效的裝置，用于從較高或不穩定的輸入電壓源獲得可調節的輸出電壓。它采用可變輸入電壓，并提供穩定，低噪聲的直流輸出電壓。電壓調節器有固定和可調兩種?？烧{電壓調節器輸出電壓可以在其范圍內使用ADJ引腳改變。在這里，我們解釋了不同類型的穩壓器電路，并使用LM317穩壓器構建一個。

在這個項目中，我們將使用MIC29302來構建LDO穩壓器或低差穩壓器電路。輸出電壓可以使用調節引腳上的高值或低值電阻來改變。

組件的要求

?MIC29302穩壓器

?電阻(1 kΩ)

?電位器(10k)

?電容器(10μf和0.1μf)

?電源(12V)

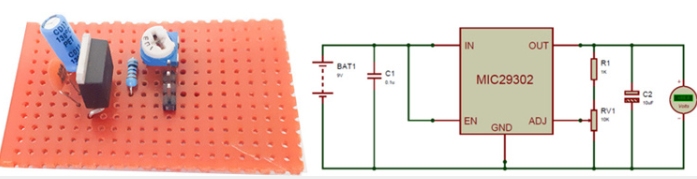

線路圖

這種低差穩壓電路只需要很少的元件。在這個電路中，我們只用了兩個電阻和兩個電容。電容C1接在MIC29302穩壓IC的Vin引腳上，用于濾波直流輸入電壓。兩個外接電阻R1和RV1分別連接到IC的調節引腳和Vout引腳上。電阻R1和RV1決定穩壓器的輸出電壓Vout。輸出端采用10uF電容，保證穩定性和最小的輸出噪聲。

MIC29302穩壓IC

MIC29302是一款可調五腳穩壓IC，滿負荷時輸出電流3A，壓降450mV。MIC29302穩壓器帶有TTL邏輯使能引腳，在不使用時關閉穩壓器;這使得它適用于電池供電的設備和線性電壓電源。MIC29302有一個調節引腳，通過該引腳可以使用兩個外部電阻將輸出電壓設置在1.24V至15 V之間。

MIC29302完全防止反向輸入極性，過流故障，反向引線插入和超溫操作。其操作和存儲溫度范圍為-40至125°C，可采用to -263和to -252封裝。

MIC29302輸出電壓范圍為1.24V ~ 15V DC，輸入電壓范圍為3v ~ 16v。通過調節器的ADJ引腳連接兩個外部電阻，可以根據需要調節輸出電壓。我們可以根據下式計算輸出電壓：

例如，我們將12V作為輸入，并希望5V作為輸出，因此，如果R1為1kΩ，則可以使用以下方法計算R2：

所以對于5v的輸出電壓，我們需要333 Ω電阻在R2。

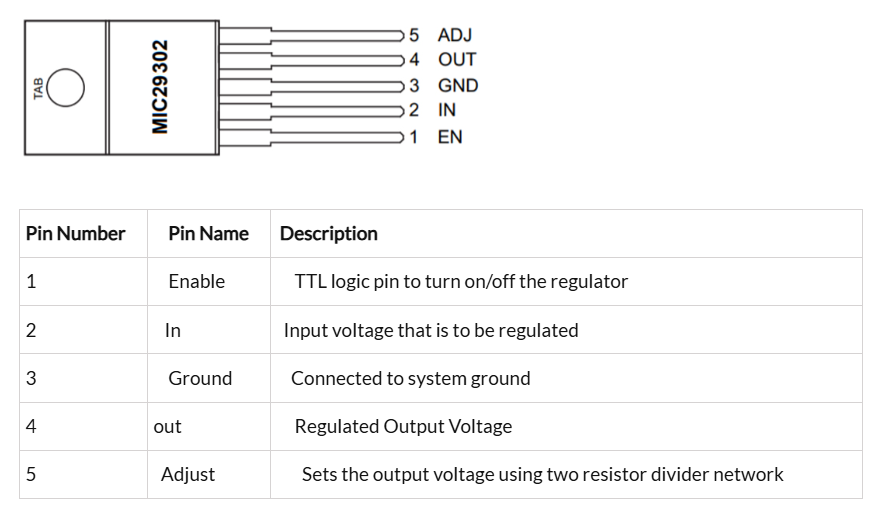

引腳配置

低降電壓變換器的工作原理

穩壓器有三個主要組成部分，即通過元件、誤差放大器和參考電壓源。通常通通元件是n溝道或p溝道場效應管，但在MIC29302穩壓器中，它是PNP晶體管。輸入電壓加到連接到誤差放大器的PNP晶體管上。該晶體管在線性區/有源區工作，將輸入電壓降低到所需的輸出電壓。誤差放大器檢測產生的輸出電壓并將其與參考電壓進行比較。誤差放大器將晶體管改變到適當的工作點，以確保輸出處于正確的電壓。當輸入電壓改變時，誤差放大器調制晶體管以保持恒定的輸出電壓。

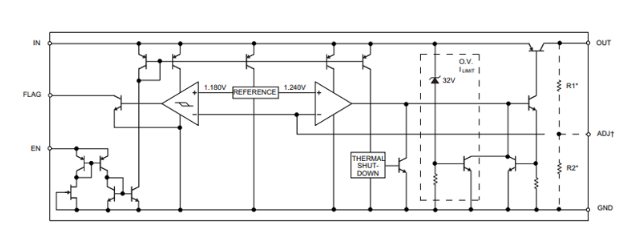

MIC29302穩壓IC的框圖如下：

這就是LDO穩壓器或低差穩壓器電路的工作原理。
