在之前的教程中，我們演示了使用MC34063的3.7V至5V升壓轉換器和使用MC34063的12V至5V降壓轉換器的詳細設計。今天，我們將使用相同的MC34063 IC來構建DC到DC升壓轉換器電路，該電路可以將3v等小電壓轉換為高達40v的更高電壓。因此，這里使用MC34063 IC作為可調DC-DC轉換器。

組件的要求

?MC34063降壓/升壓轉換器

?0.22歐姆電阻

?180歐姆電阻器

?2k2歐姆電阻

?50 k電位器

?1N5819肖特基二極管

?170uH電感器

?330pf電容器

?100pf電容器

?1500 pf電容器

?Burgstips或螺旋端子

?9 v電池

?萬用表

?穿孔板，焊絲，烙鐵

IC MC34063

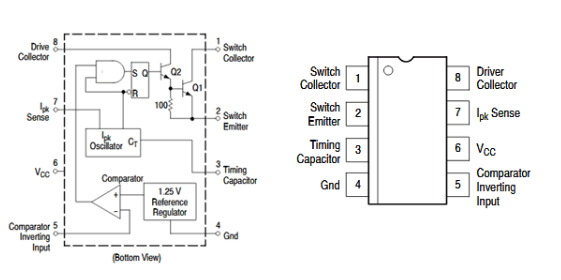

MC34063引腳圖如下圖所示。左邊是MC34063的內部電路，另一邊是引腳圖。

MC34063是一款1.5A升壓或降壓或逆變穩壓器，由于具有直流電壓轉換特性，MC34063是一款DC-DC變換器IC。

該IC在其8引腳封裝中提供以下功能-

1.溫度補償基準

2.限流電路

3.控制占空比振蕩器與一個主動的大電流驅動輸出開關。

4.接受3.0V至40V直流。

5.可在100khz開關頻率下工作，公差為2%。

6.待機電流極低

7.輸出電壓可調

此外，盡管有這些功能，但它是廣泛可用的，并且比此類細分市場中的其他ic更具成本效益。

該芯片通過改變硬件和元件的配置，可以用作降壓轉換器（降壓）和升壓轉換器（升壓）。

在升壓配置中，它可以在8-16伏輸入電壓下提供175mA；

線路圖

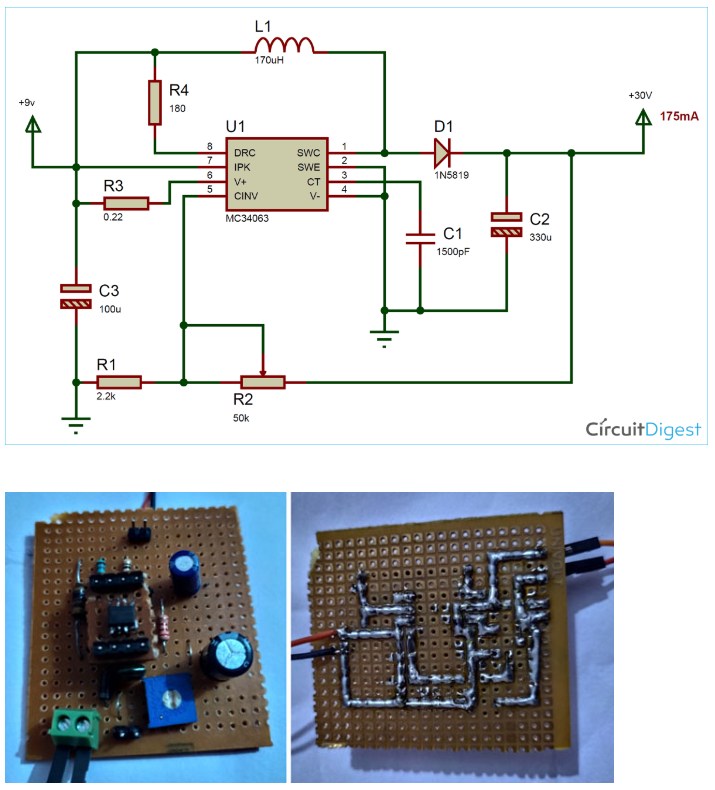

變輸出DC-DC變換器電路圖如下：

基于MC34063的DC-DC變換器輸出電壓的調整

在這個項目中，我們使用該芯片構建了一個可變輸出電壓DC-DC轉換器，作為電壓可調配置的升壓轉換器。在這里，9v作為輸入電壓應用到電路中，可以通過使用電位器將其提升到30伏左右。

輸出電壓計算公式如下：

Vout = 1.25（1+ (R2 / R1)）

這里我們將R2設為2.2k， R1設為50k，則輸出電壓為：

Vout = 1.25 （1 + (50k/2.2k)）

Vout = 29.65

通過改變R1和R2的值可以產生所需的輸出電壓。這就是這個小電路是如何使用可變輸出DC-DC轉換器的。

本文編譯自circuitdigest
