我們可以將音量計視為均衡器，它存在于音樂系統中。其中我們可以看到燈光(LED)的舞蹈，根據音樂，如果音樂是響亮的，均衡器達到其峰值，在低音樂它保持低。我們還建立了一個音量計或VU計，在MIC， OP-AMP和LM3914的幫助下，根據聲音的強度發光LED，如果聲音低，較小的LED會發光，如果聲音高，更多的LED會發光，最后檢查視頻。VU儀表還可以作為體積測量設備。

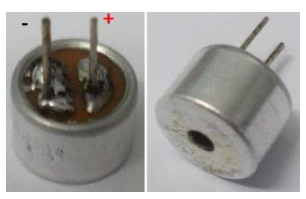

電容式MIC或麥克風是一種聲音傳感傳感器，它基本上把聲能轉換成電能，所以有了這個傳感器，我們就有了聲音作為變化的電壓。我們通常通過這個裝置記錄或感知聲音。這種傳感器可用于所有的移動電話和筆記本電腦。典型的MIC是這樣的，

電容麥克風極性的確定：

MIC有兩個端子，一個是正極，另一個是負極。麥克風的極性可以用萬用表測量。取萬用表的正探頭(將儀表置于二極管測試模式)連接到MIC的一端，負探頭連接到MIC的另一端。如果你在屏幕上得到讀數，那么正極(MIC)端子在萬用表的負極?；蛘吣憧梢院?jiǎn)單地通過觀察找到端子，負極端子有兩到三條焊接線，連接到麥克風的金屬外殼上。這種從負極到其金屬外殼的連接性也可以使用連續性測試儀進行測試，以找出負極。

組件要求:

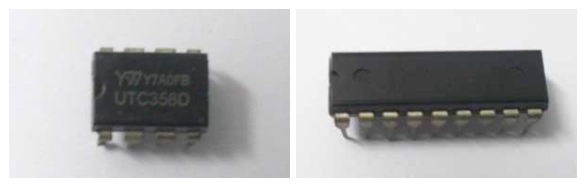

運算放大器LM358和LM3914(10位比較器)和MIC(見上文)

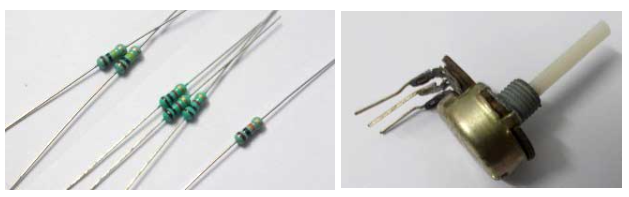

100KΩ電阻器(2片)，1K Ω電阻器(3片)，10KΩ電阻器，47KΩ鍋，

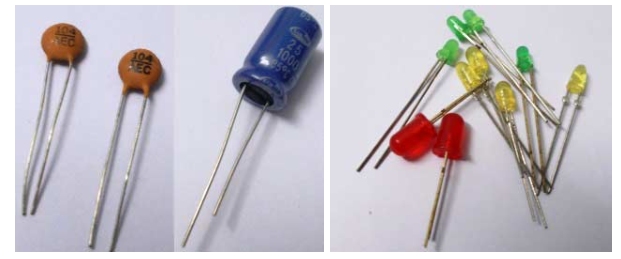

100nF電容(2片)，1000μF電容，10個LED，

面包板和一些連接器電線。

電路圖及工作說明：

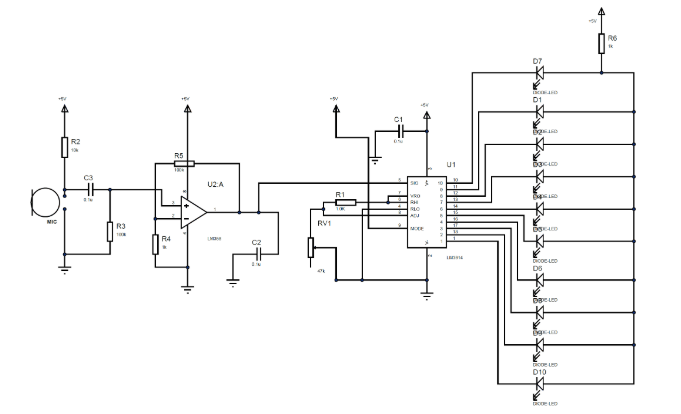

VU儀表的電路圖如下圖所示：

VU儀表工作電路簡單;首先，MIC拾取聲音并將其轉換成與聲音強度成線性關系的電壓電平。所以對于較高的聲音，我們會有較高的值對于較低的聲音，我們會有較低的值。然后將這些電壓信號送入高通濾波器濾除噪聲，濾波后的信號通過運算放大器LM358進行放大，最后將這些經過濾波和放大的信號送入LM3914， LM3914作為電壓表，根據聲音強度發光LED?，F(xiàn)在我們將逐一解釋每一步：

1. 使用高通濾波器去除噪聲：

MIC對聲音和環境噪音非常敏感。如果不采取某些措施，放大器將隨著音樂放大噪音，這是不希望的。因此，在進入放大器之前，我們將使用高通濾波器濾除噪聲。這個濾波器是一個無源R-C濾波器(電阻-電容)。它易于設計，由單個電阻和單個電容器組成。

由于我們測量的是音頻范圍，所以必須精確地設計濾波器。在設計電路時必須考慮高通濾波器的截止頻率。高通濾波器允許高頻信號從輸入傳遞到輸出，換句話說，它只允許頻率高于濾波器規定頻率(截止頻率)的信號通過。電路中顯示了一個高通濾波器。

人耳可以選擇2-2Khz的頻率。因此我們將設計一個截止頻率在10-20Hz范圍內的高通濾波器。

高通濾波器的截止頻率可由公式求得：

F = 1/ (2πrc)

利用這個公式，我們可以求出所選截止頻率的R和C值。這里我們需要一個10-20赫茲之間的截止頻率。

現在對于R =100KΩ， C = 100nF的值，我們將在16Hz左右設置截止頻率，這只允許頻率高于16Hz的信號出現在輸出端。這些電阻器和電容器的值不是強制性的，一個可以玩方程更好的準確性或便于選擇。

2. 聲音信號的放大：

去除噪聲元件后，將信號送入運算放大器LM358進行放大。OP_AMP代表“運算放大器”。這是由帶有三個IO(輸入輸出)引腳的三角形符號指定的。我們不打算在這里詳細討論這個問題。您可以通過LM358電路了解更多細節。在這里，我們將使用運算放大器作為負反饋放大器來放大來自MIC的低幅值信號，并使它們達到LM3914可以拾取的水平。

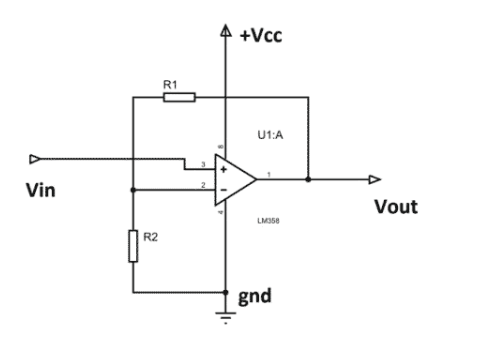

典型的運算放大器負反饋連接如下圖所示。

輸出電壓的公式為：

Vout = Vin ((R1+R2)/R2)根據這個公式，我們可以選擇放大器的增益。

MIC信號為μv時，我們不能將其直接饋送到電壓表進行讀取，因?yàn)殡妷罕韺?shí)際上不可能選擇這些低電壓。使用增益為100的運算放大器，我們可以放大來自MIC的信號，并進一步將其饋送到電壓表。

3. 使用LED顯示聲級：

現在我們有了經過過濾和放大的音頻信號。該濾波器放大了來自運算放大器的音頻信號，并將其交給LM3914芯片上的LED電壓表，用于測量音頻信號的強度。LM3914是一個基于聲音/電壓強度驅動10個LED的芯片。該IC根據輸入電壓值提供LED照明形式的十進制輸出。最大測量輸入電壓隨參考電壓和電源電壓而變化。這種單片器件可以通過一種方式進行調節，由此我們可以直觀地表示運放的模擬值。

LM3914芯片具有許多功能，可以修改為電池保護電路和電流表電路。但在這里，我們只討論有助于我們構建伏特計的功能。

LM3914是一個10級電壓表，這意味著它在10位模式下顯示變化。該芯片將測量輸入電壓作為一個參數，并將其與參考電壓進行比較。假設我們選擇一個參考“V”，現在每當測量輸入電壓上升“V/10”時，我們就會有一個更高值的LED發光。就像如果我們給“V/10”，LED1會發光，如果我們給“2V/10”，LED2會發光，如果我們給“8V/10”，LED8會發光。因此，音樂音量越大，LED的視覺表現就越多(LED發光越多)。

電路中的LM3914 IC：

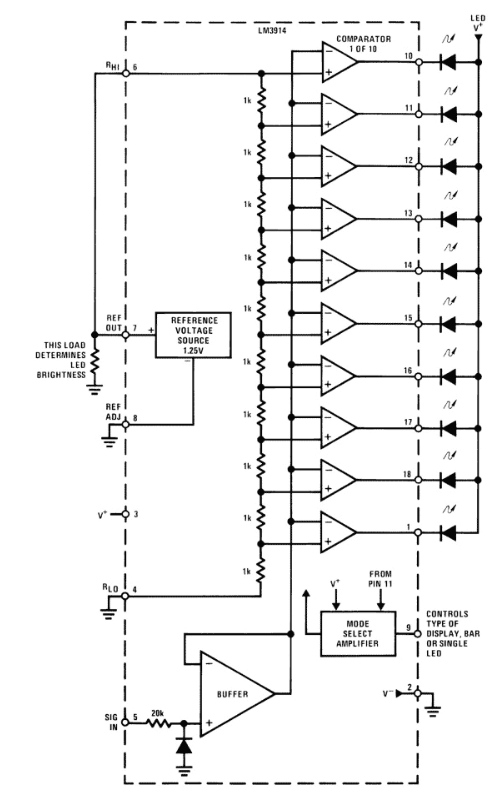

LM3914內部電路如下圖所示。LM3914基本上是10個比較器的組合。每個比較器是一個運算放大器，在其負端獲得參考電壓。

如前所述，參考值應根據最大測量值來選擇。OP_AMP的輸出將從0-4V的最大值。所以我們需要選擇LM3914的參考電壓為4V。

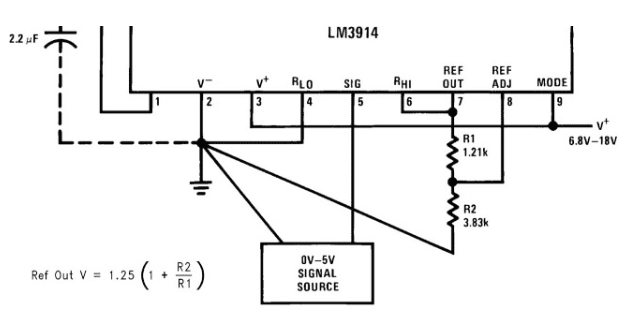

參考電壓由連接在LM3914的RefADJ引腳的兩個電阻選擇，如下圖所示。參考電壓的公式如下圖所示(取自其數據表)：

現在，基于參考電壓的電阻劃分有一個問題，它在某種程度上依賴于電源電壓。因此，我們用電路圖中所示的47KΩ罐代替了恒阻R2。鍋就位后，我們可以根據方便程度來調整參考。

參考值為4V，根據聲強每增加0.4V，高顯著性LED發光。LED的測量電平為，

+ 0.4 v, v + 0.8, + 1.2 v, + 1.6 v, v + 2.0, + 2.4 v, v + 2.8, + 3.2 v, v + 3.6, + 4.0 v。

在果殼里，當有聲音時，MIC產生的電壓代表了這些聲波的大小，這些來自MIC的信號被R-C濾波器過濾。濾波后的信號送入運算放大器LM358進行放大。這些經過濾波和放大的MIC信號被輸入到電壓表LM3914。LM3914比較電壓表根據給定信號的強度發光LED。于是我們有了聲音測量?jī)x器，也就是音量計。
