在電子學中，波形主要是根據電壓和時間繪制的。信號的頻率和幅度可以根據電路的不同而變化。波形有很多種，如正弦波、方波、三角波、斜波、鋸齒波等。我們已經設計了正弦波和方波發生器電路?，F(xiàn)在，在本教程中，我們將向您展示如何使用運算放大器和555定時器IC設計具有可調增益和波直流偏置的鋸齒波發生器電路。

鋸齒形波形是一種非正弦波形，看起來類似于三角形波形。這種波形被命名為鋸齒波，因為它看起來像鋸子的齒。鋸齒波與三角波的不同之處在于三角波有相同的上升和下降時間，而鋸齒波從零上升到最大峰值，然后迅速下降到零。

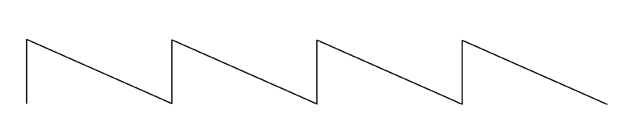

鋸齒波用于濾波器、放大電路、信號接收機等。它也用于音調生成，調制，采樣等。理想的鋸齒波形如下圖所示：

所需的材料

?運算放大器IC (LM358)

?555定時器IC

?示波器

?晶體管(BC557 - 1nos.)

?電位器(10k - 2nos)

?電阻器

○4.7k - 1nos。

○10k - 3no。

○22k - 3no。

○100k - 3nos。

?電容器(0.1uf, 1uf, 4.7uf, 10uf - 1nos)。每個)

?電路試驗板

?9V電源(電池)

?跳線

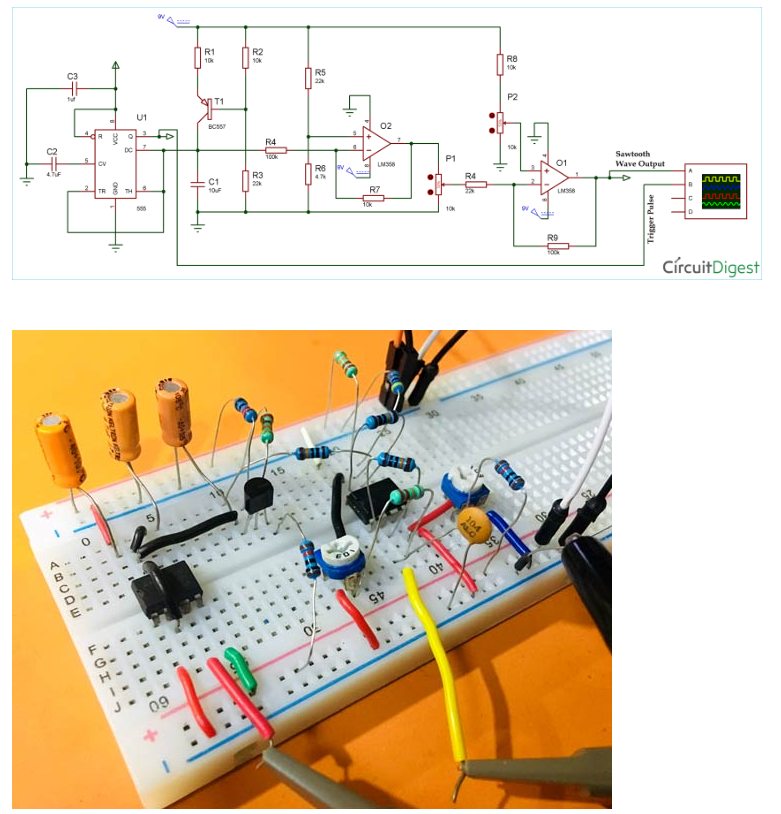

線路圖

鋸齒波發生器電路的工作原理

為了產生鋸齒形波形，我們使用了555定時器IC和LM358雙運放IC。在該電路中，我們使用晶體管T1作為可控電流源，具有可調的發射極和集電極電流。這里555定時器IC在不穩定模式下使用。

電阻R2和R3設置一個偏置電壓，用于偏置PNP晶體管T1的基腳。R1用于設定發射極電流，從而有效地設定集電極電流，該恒流對電容器C1進行線性充電。這就是為什么我們接收到一個斜坡輸出。通過用電位器替換R1，您可以調整斜坡速度。

通過與電容C1直接短路555定時器的觸發、放電和閾值引腳，這允許電容器充電和放電。

這里，第一個運算放大器O1作為電平移位反相緩沖器工作。因為它是一個反向緩沖坡道的下半部分會變成反向坡道的上半部分。

然后，這個運算放大器的輸出連接到POT P1，用于調整信號的幅度。同樣，運算放大器O2用于調整信號的直流偏置。并且，輸出取自運算放大器O2的輸出端。

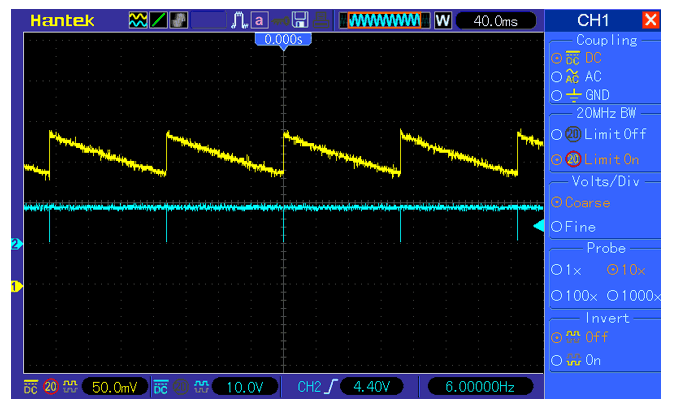

示波器的第一個探頭連接到這個輸出端，第二個探頭連接到觸發脈沖，觸發脈沖來自555定時器IC的輸出端。因此，連接示波器的兩個探頭后，輸出的鋸齒波形如下圖所示：

分別調節信號移動電位器P1和P2的增益和直流偏置。
