一、前言

單片機ATMEGA8 是一款常用到的 八位單片機，它是 RISC 指令集合。能夠在 16MHz 時鐘下達到 16 MIPS。它能夠支持全靜態工作模式，也就是說，工作始終可以低至  0Hz，下面測量一下這個單片機在低頻下的工作特性。

二、電路設計

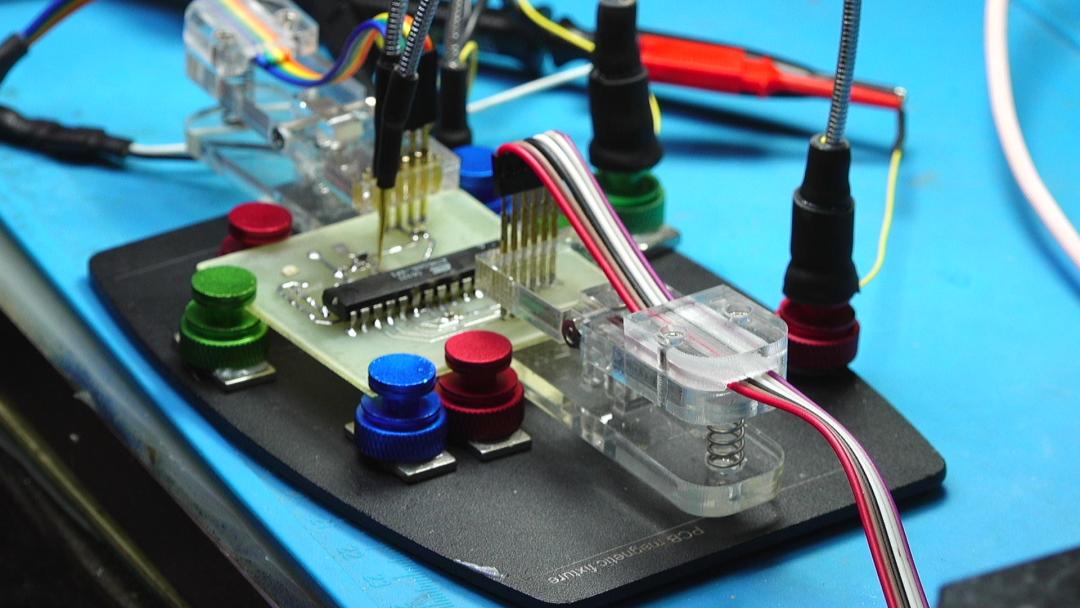

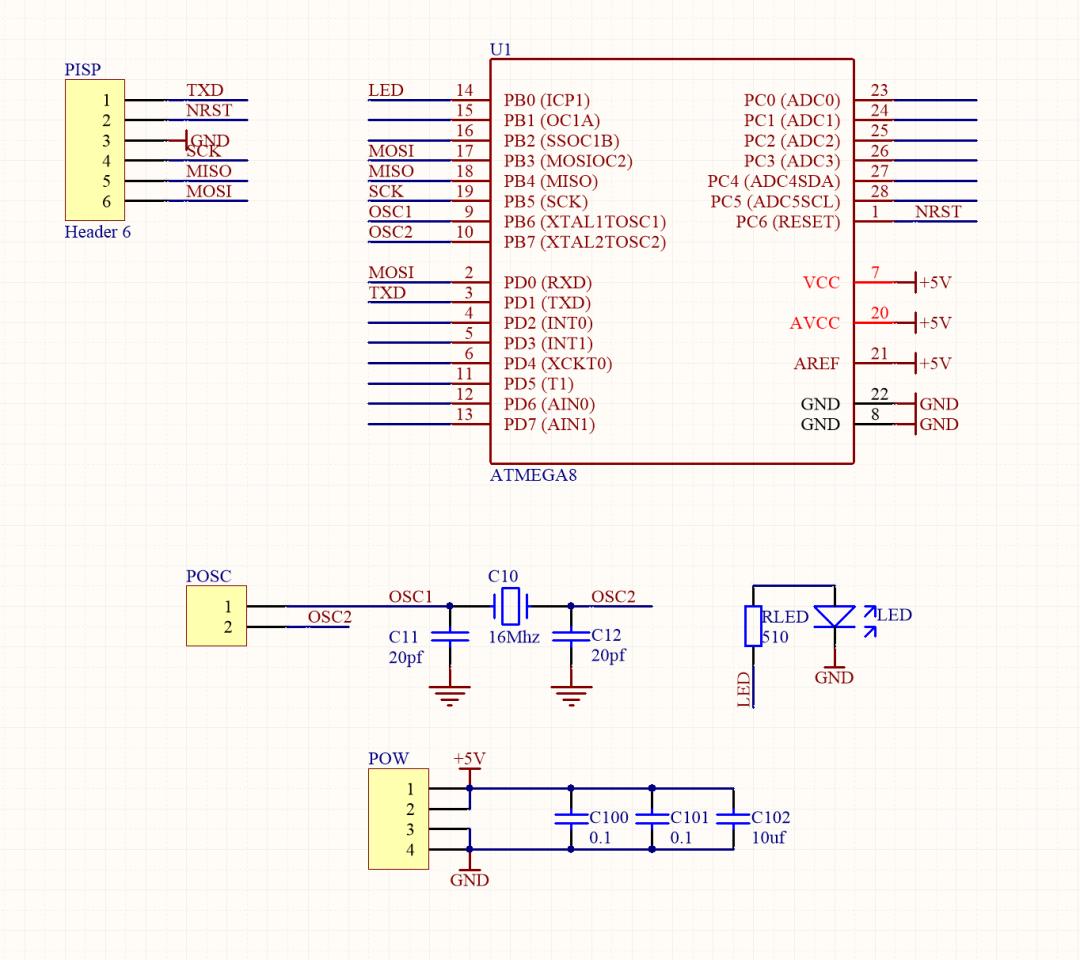

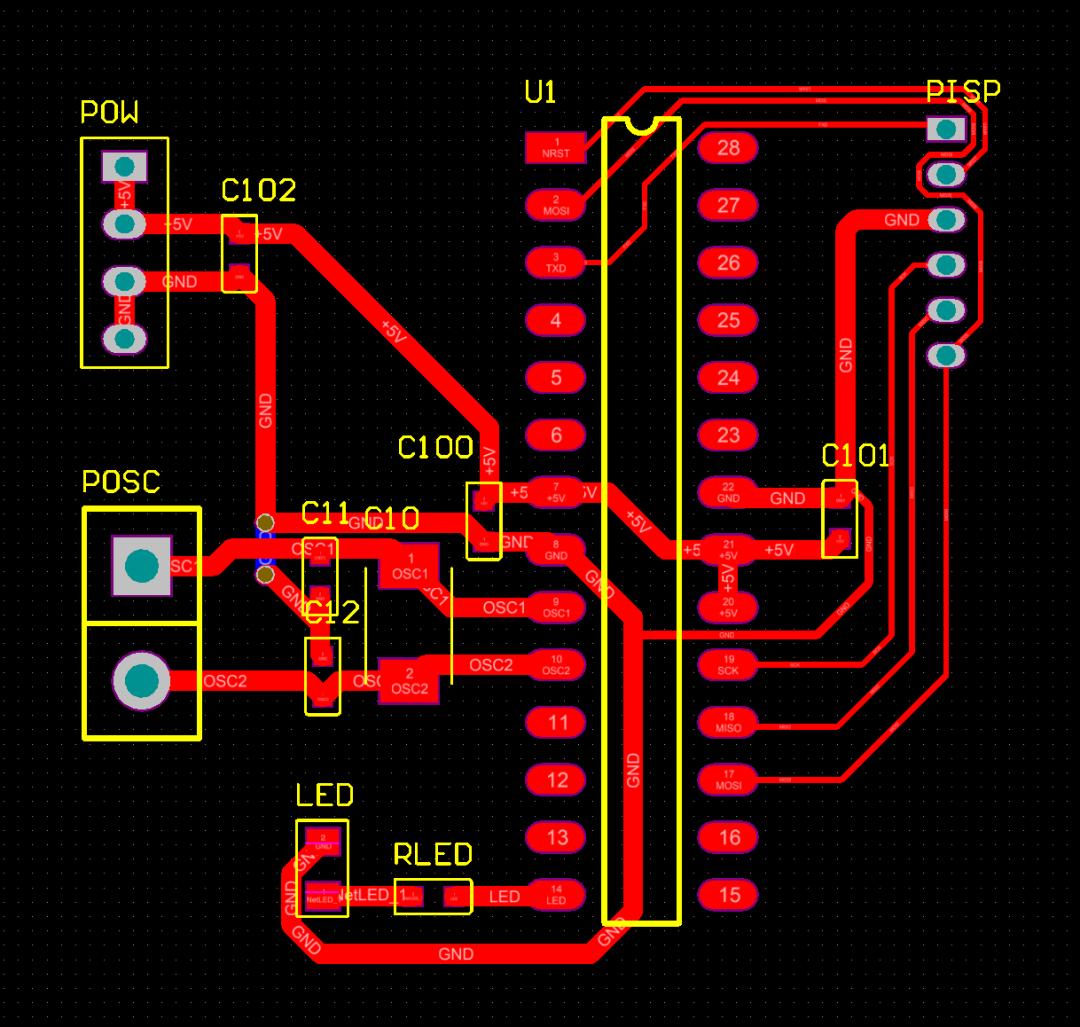

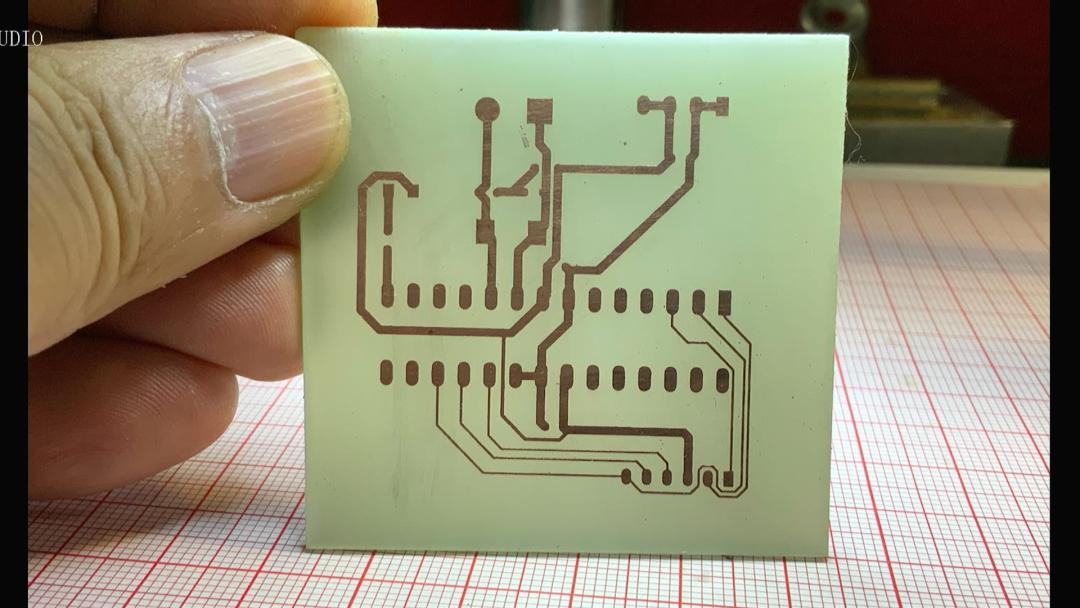

設計測試電路，將 單片機晶振兩端連接到端口，這樣可以從外部引入時鐘震蕩信號。通過電源端口測量單片機的功耗電流。鋪設單面PCB，一分鐘之后得到測試電路板。電路板制作的非常完美。下面進行焊接測試。

AD\Test\2024\August\TestMega8Clock.PcbDoc

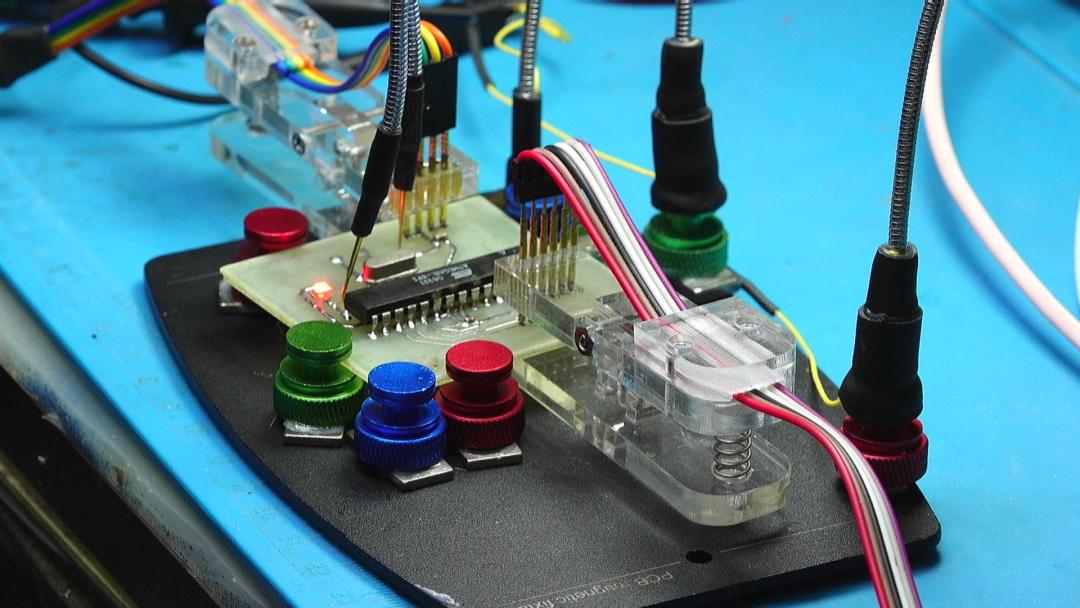

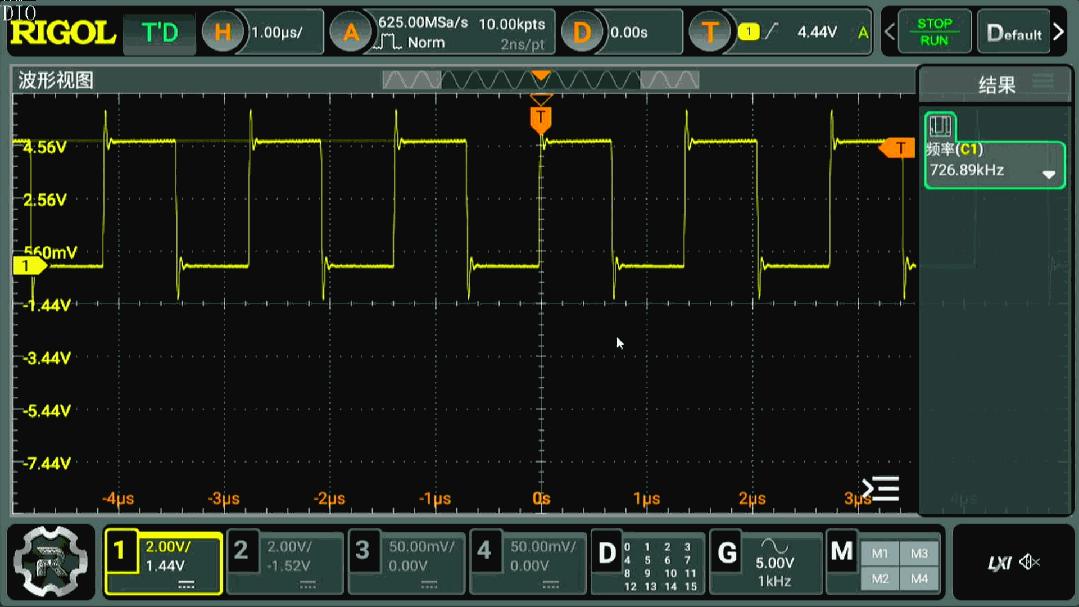

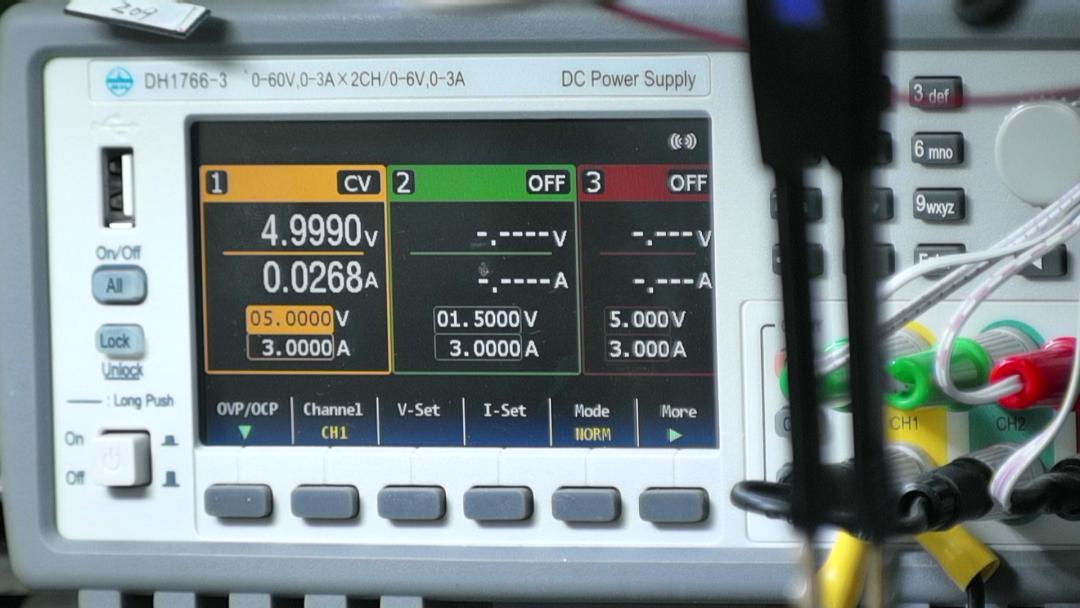

焊接電路板，清洗之后進行測試，在主程序中，循環改變 LED 的狀態。使用示波器測量 LED輸出波形的頻率為 726.8kHz，大約是 時鐘頻率的 二十二 分之一，此時，電源功耗為 26.8mA。

三、降低頻率

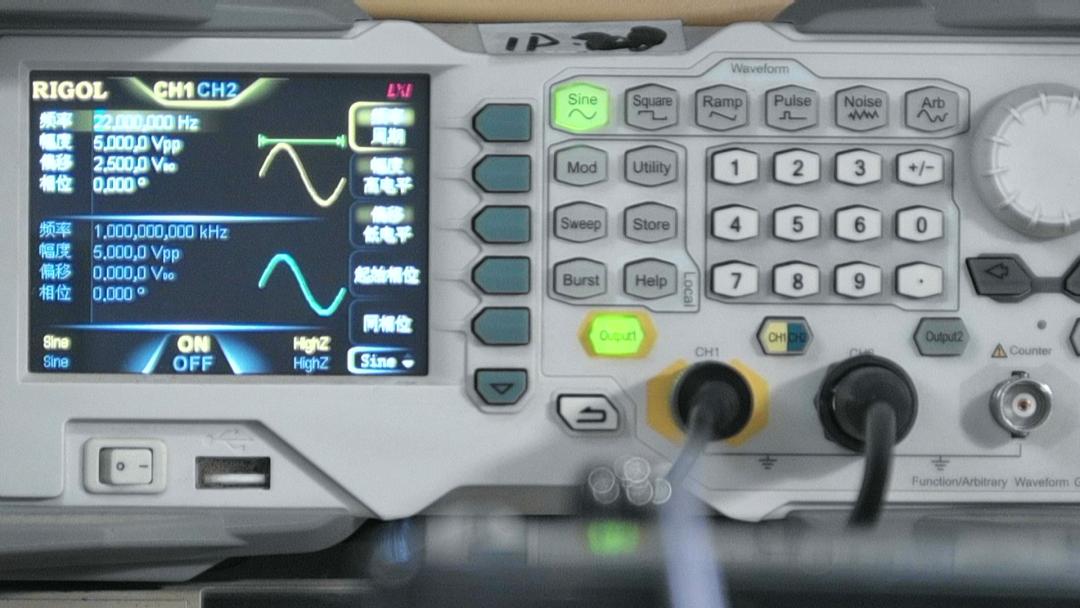

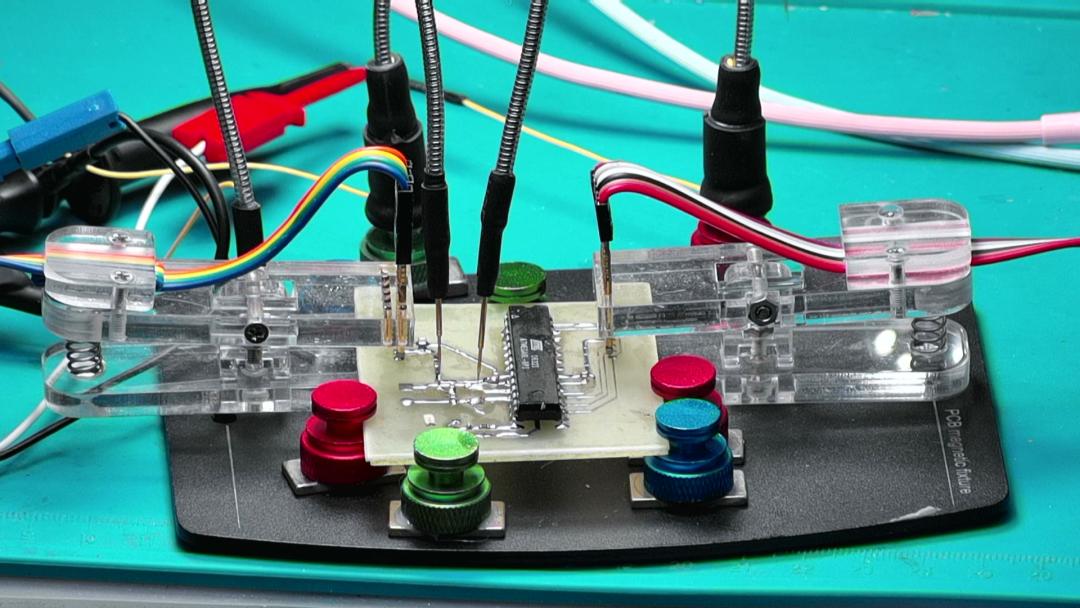

使用 DG1062給 MEGA8的 OSC1提供一個 22Hz 的正弦波。OSC1是MEGA8晶振的e輸入端口?？梢钥吹酱藭r，單片機依然工作，只是 LED 閃爍頻率非常低了。但是，此時 LED 閃爍頻率似乎不是 1Hz。

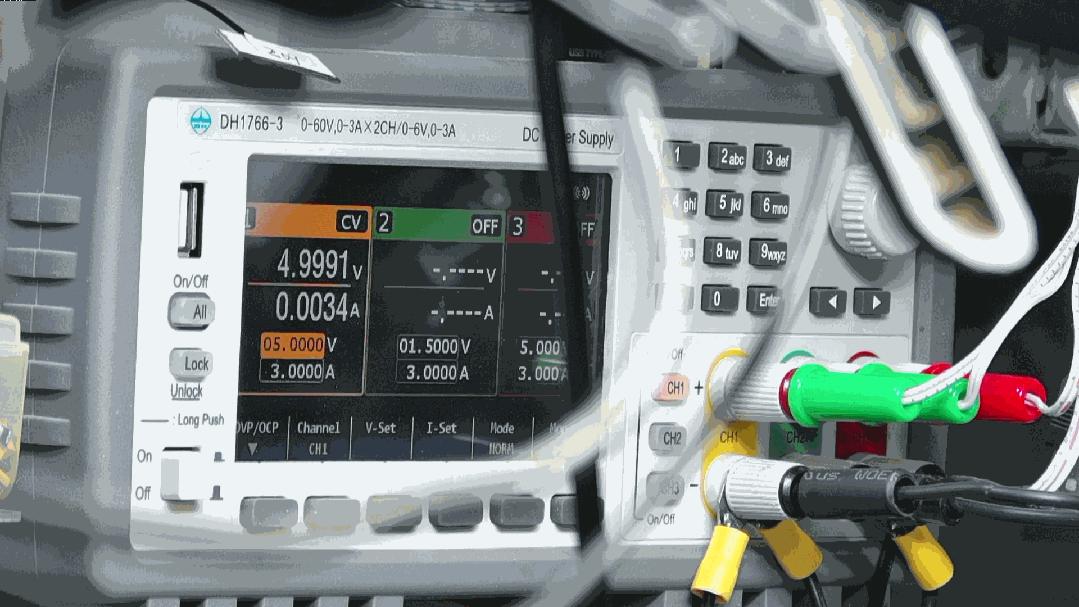

將DG1062輸出信號改為 方波信號，此時，可以看到 單片機的 LED 閃爍頻率為 1Hz，這說明，在 正弦波驅動下，有可能其中存在著一些干擾信號，產生額外的工作時鐘脈沖。測試，單片機的工作電流在3mA 和 9mA 之間擺動。這有可能是因為 LED 的點亮所帶來的 電流波動。

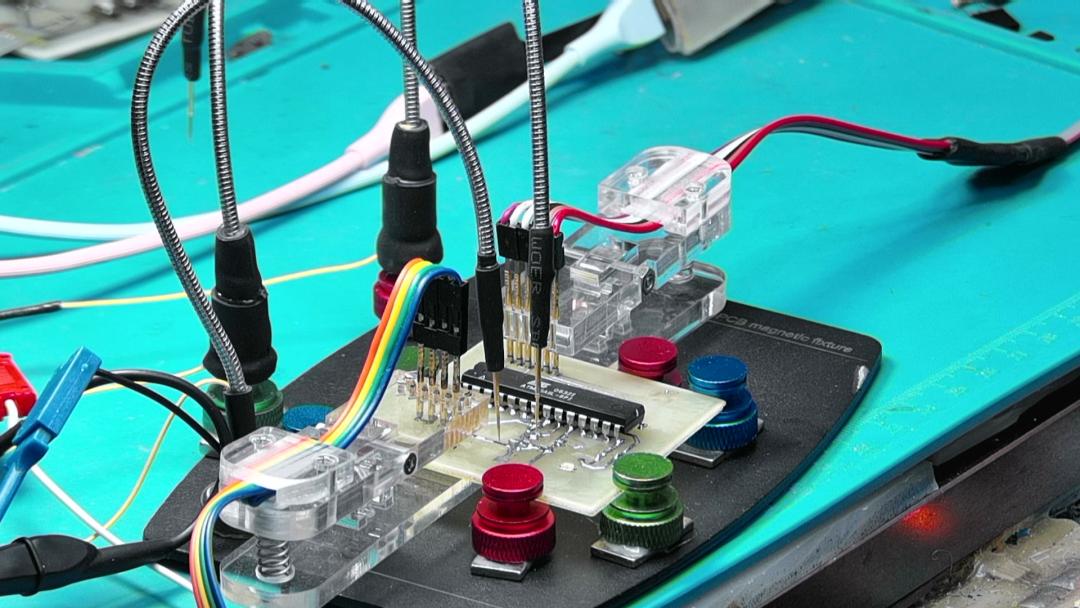

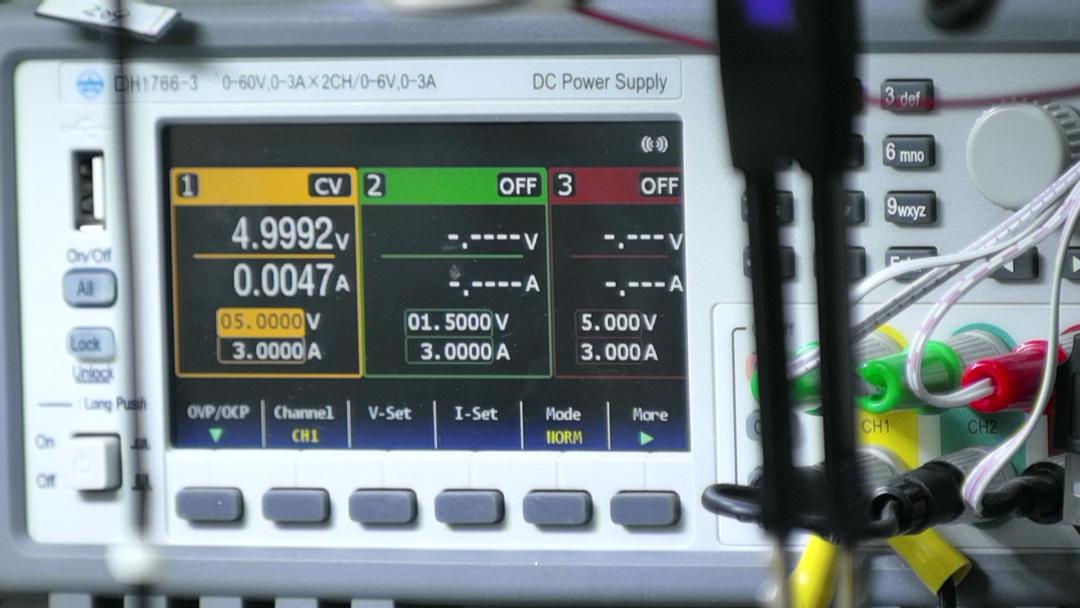

下面，將LED 從電路板上拆下來，這樣就可以消除 LED 電流對于單片機工作電流的影響?？梢钥吹?，此時單片機的工作電流穩定在 4.7mA左右。

四、工作頻率與電流

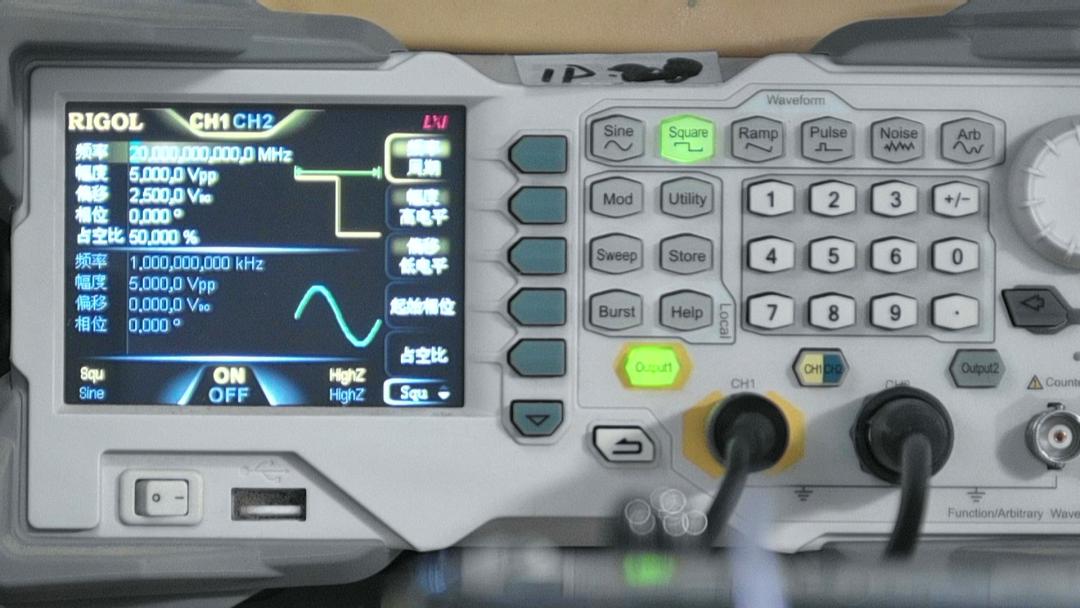

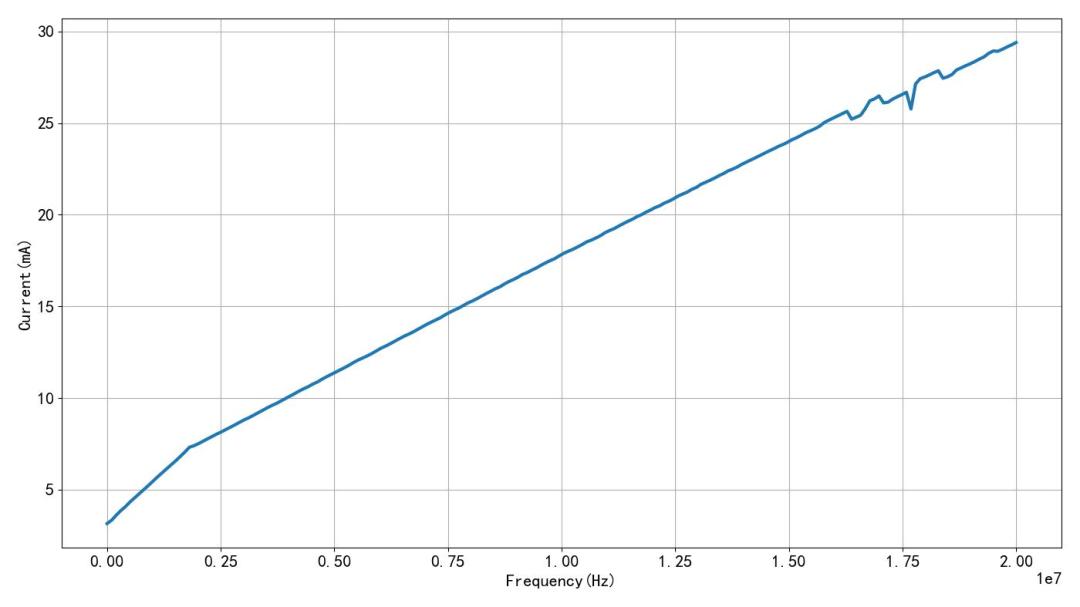

通過網絡編程，控制 DG1062輸出的頻率從 10Hz 變化到 20MHz，測量單片機工作電流。測量顯示，單片機工作電流與頻率之間近似呈現線性關系。

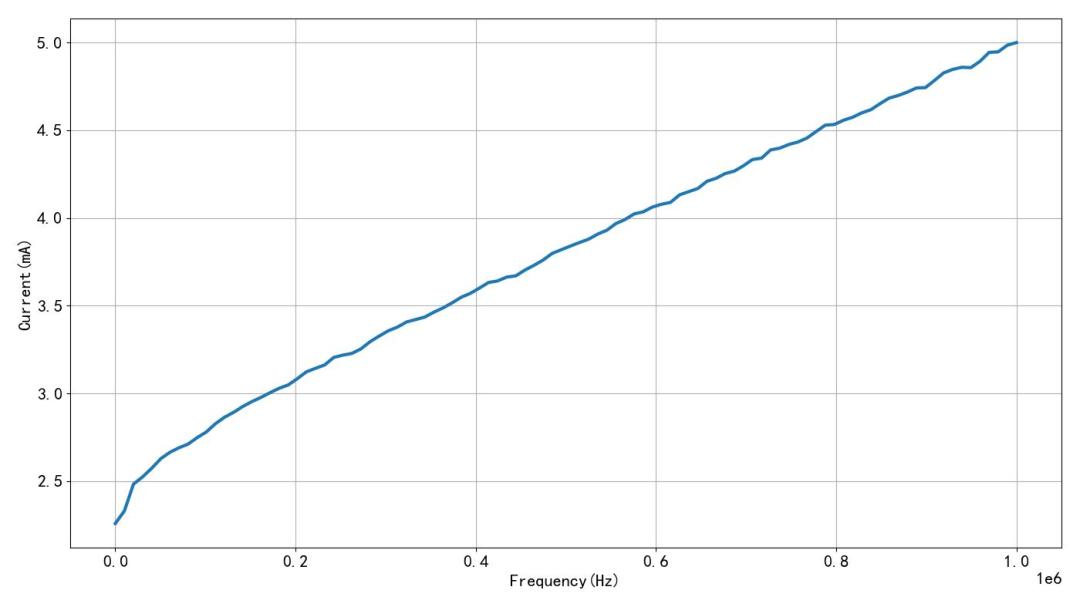

下面，在測量單片機工作頻率從 10Hz到1MHz 之間的工作電流，開始的時候，工作電流之后 2.2mA，當頻率變化到 1MHz的時候，工作電流增加到 5mA。

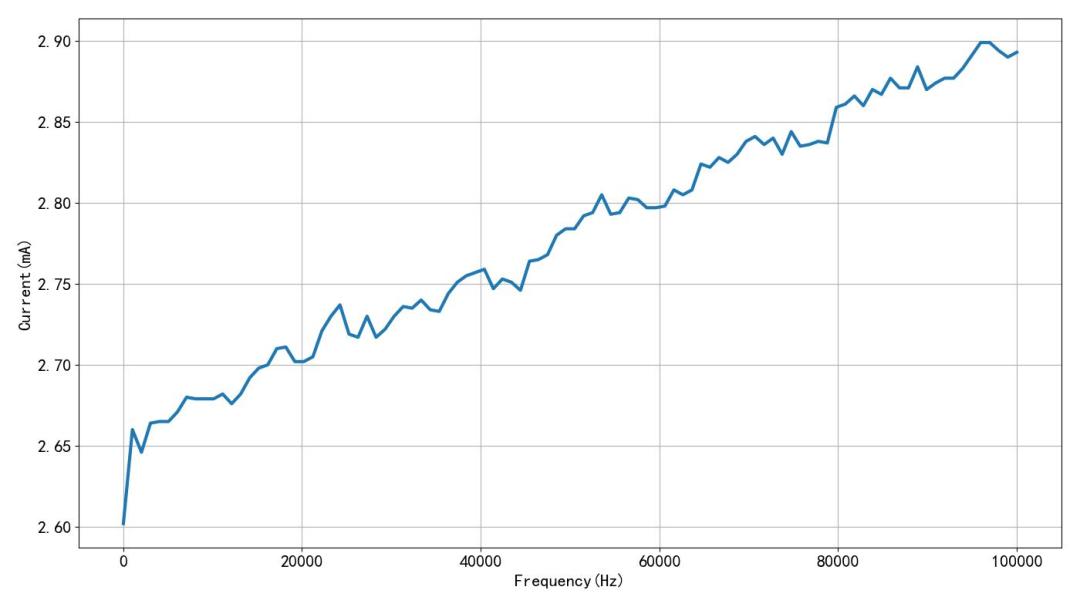

為了得到單片機低頻下的工作電流，再次測量了從 10Hz 到100kHz 對應的單片機工作電流。

※ 總 結 ※

本文測量了ATMEAG8 低頻工作特性，它是一個全靜態單片機，工作頻率可以降低到 0Hz，在工作頻率為0Hz時，靜態電流大約為 2mA。后面，隨著工作頻率的增加，工作電流大致線性上升。
