今天，小編將在這篇文章中為大家?guī)碡?fù)反饋放大電路的有關報道，通過閱讀這篇文章，大家可以對負反饋放大電路具備清晰的認識，主要內容如下。

一、負反饋放大電路

1、負反饋的定義

負反饋是指在放大電路中，將輸出信號的一部分以相反相位反饋到輸入端的過程。反饋信號與輸入信號相減，形成凈輸入信號。由于反饋信號與輸出信號相反，因此稱為負反饋。

2、負反饋的作用

負反饋對放大電路的性能有以下幾方面的改善作用：

（1）提高增益穩定性：負反饋可以減小電路增益對元件參數變化的敏感性，提高增益的穩定性。

（2）減小失真：負反饋可以減小非線性失真，提高放大電路的線性度。

（3）擴展帶寬：負反饋可以減小電路的放大倍數，從而擴展放大電路的帶寬。

（4）改善輸入阻抗和輸出阻抗：負反饋可以提高放大電路的輸入阻抗，降低輸出阻抗。

3、負反饋的條件

要實現負反饋，必須滿足以下三個條件：

（1）反饋信號必須與輸出信號相反相位。

（2）反饋信號必須與輸入信號相減。

（3）反饋系數必須小于1。

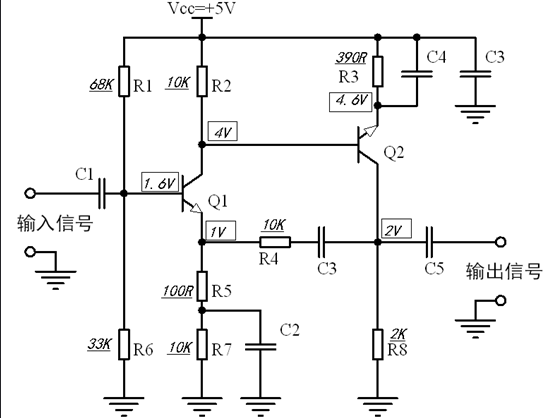

二、晶體管負反饋放大電路參數確認

1、確定電阻與電位

這個電路的電阻比較多，但是確定電阻的過程并不復雜，主要在于確定電路的直流電位與工作電流。

為了使開環增益盡可能的大，可以把第一級的很大倍數設置為100倍，那么R2是R5的100倍。

設IC1為0.1mA，VE1=1V，那么可以算出R5+R7=10K，取R5為0.1K，R7為10K。

則R2=100×R1=10K，此時VC1=1V。

也可以算出R4=10K。

由VE1=1V可以得出VB1=1.6V，取偏置電路的電流為0.05mA，可分別取R1=68K，R2=33K。

由VC1=1V可以得出VE2=0.4V，取IC2為1mA可以算出R3≈390Ω。

VB2=VC1=1V，理論上來講第二級的集電極還有4V的電壓范圍，R8決定輸入為0時的電壓，可取VR2=2V，取IC2為1mA可以算出R8=2K。

2、輸入與輸出阻抗

輸入阻抗同共射極放大電路，是R1//R6 。得益于較小的IC1，所以偏置電路的電流也無需太大，此處取值為0.05mA，所以偏置電路的電阻足夠大，輸入阻抗也足夠大。

看上去輸出阻抗就是R8的阻值。但實際上我們提到過，負反饋使得電路的性能提升，輸出阻抗也會變小，所以我們可以連接合適的負載，通過觀察空載輸出波形的幅值與帶負載(未失真的)波形幅值來計算輸出阻抗。

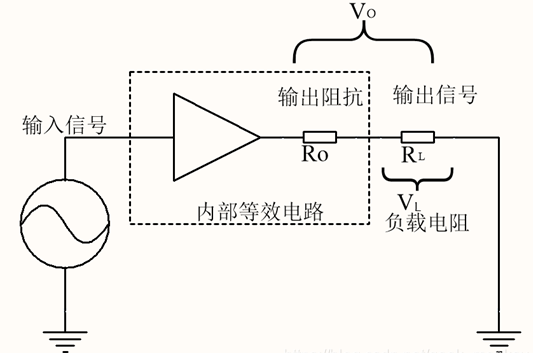

圖 負反饋電路輸出阻抗測量圖

假設電路的輸出阻抗為Ro，連接負載RL以后，輸出的波形幅值從Vo變成了VL，那么根據歐姆定律，不難分析出：

負反饋放大電路可以減小輸出阻抗。事實上，如果開環增益是增加反饋后增益的x倍，那么最終的輸出阻抗就是沒有增加反饋時輸出阻抗的1/x。
