電流檢測放大器 (CSA) 是專用放大器，通過測量傳感器元件上的壓降來監控電流。您會發現 CSA 跨多種應用，例如基站、服務器背板、汽車、移動和射頻電源設備，在這些應用中，跟蹤瞬時系統電流非常重要，盡管在許多情況下，跟蹤瞬時系統電流會隨著時間的推移而變化。盡管這些設備以不同的信號頻率運行，但 CSA 帶寬的運行范圍最多僅為 1 兆赫茲。 CSA 的主要工作是監控電源的運行狀況，其典型變化慢于電路的信號頻率活動。

CSA 的傳感元件是超低值外部電阻器 (R SENSE ) 或集成電流傳感晶體管。一般來說，這些集成 CSA 設備易于使用，比分立版本更精確，并且不易產生噪聲。 CSA 的典型電流范圍從幾十微安到幾百安培不等。這些器件提供可擴展至 +100V 的共模電壓范圍。

使用外部電流檢測電阻的 CSA

使用外部檢測電阻的 CSA 在其輸入端有一個經典的差分放大器，用于檢測 R SENSE上的小電壓降。圖 1 顯示了使用超低檢測電阻的通用 CSA 電路。

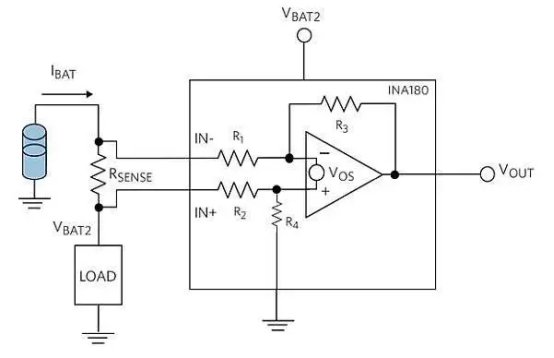

圖 1具有外部電阻 (R SENSE ) 來感測電池電流 (I BAT ) 的典型 CSA

在圖 1中，仔細選擇 R SENSE 可建立最小的 I BAT * R SENSE 或 V RSENSE 壓降，以保持負載的電源電壓。該系統有效地創建了一個二十年的電流傳感器。此外，R SENSE 與R 1 和R 2之間的絕對電阻差 足夠高，以確保流向負載的電池電流幾乎完全流經R SENSE。

圖1 配置提供了充足的共模范圍、低失調電壓、增益和溫度穩定性，以保證良好的電源電流測量。

共模范圍定義了 IN+ 和 IN- 相對于地的直流電壓范圍。圖 1的 CSA設計通常支持電源以外的共模電壓。此特性允許進行高側(靠近正電源)和低側(靠近負電源)測量。圖 1 顯示了高側測量，其中 IN+ 和 IN- 有效偏置到 V BAT1，負載電源偏置到負載電壓 V BAT2。由于 R SENSE上的壓降很小，該電路將共模電壓設置為略高于正電源。

失調電壓是 IN+ 和 IN- 之間的直流誤差。 CSA 偏移電壓和 I BAT * R SENSE 電壓 (V RSENSE ) 結合起來產生 IN+ 和 IN- 之間的電壓差。要確定放大器與高失調電壓之間的差異，需要使用高 R SENSE 電阻值。高 R SENSE電阻確實可以克服高放大器失調電壓，但是，增益誤差會增加，并且 V BAT2 的電壓幅度 會減小。這些錯誤在電池供電的應用中可能非常嚴重。

電阻器R 1、R 2、R 3和R 4 建立CSA增益。名義上R 1 等于R 2 并且R 3 等于R 4。圖 1中的R 3 / R 4值確定了 CSA 固定增益。這些片上電阻器的受控工藝變化可確保穩健的溫度性能和較低的增益誤差。對于該器件，增益范圍為 0.2 V/V 至 1000 V/V，增益誤差低至 0.01%。

選擇外部傳感電阻 R SENSE需要一些技巧。該 CSA 電路的第一個設計步驟確定最大電池電流、CSA 增益和最大 CSA 輸出電壓。確定這些值后，R SENSE 等于：

V OUT 是允許的最大 CSA 輸出擺幅，Gain 是 CSA 信號增益，IL (MAX) 是最大負載電流。

R SENSE的大小 和最大功耗 (R SENSE × I L(MAX) 2 ) 定義了 R SENSE的物理尺寸。

放大器的誤差決定了該系統的低范圍精度。最重要的放大器誤差是輸入失調電壓。系統偏移誤差百分比等于：

在哪里：

· 偏移誤差是CSA設備的偏移誤差

· V OS 是放大器的失調電壓

該誤差的大小會影響低值電池電流的精度，從而影響 CSA 系統的動態范圍。

使用外部傳感電阻的經典 CSA 的替代方案是將傳感元件移至 CSA 電路中。您可以通過在集成芯片 (IC) 中創建超低值電阻器來實現此目的。然而，這種技術創建的設備僅限于少數應用程序。另一種方法是利用可用的 IC 晶體管來實現電流鏡來測量電池電流。

使用內部電流檢測晶體管的 CSA

對于這款新器件的建議是放棄兩個十進制的 R SENSE 電阻解決方案，并用四個十進制的集成電流感應元件取而代之(圖 2)。

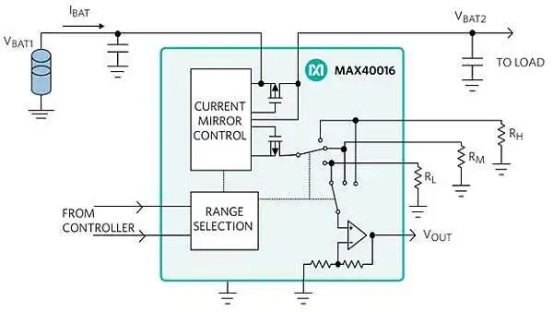

圖2 四十年電流檢測器件

四個十年的電流檢測器件通過有源片上晶體管接受電源電流。圖 3所示的器件 可保持 300μA 至 3A 的精度，晶體管傳感元件上的壓降為 35mV 至 60mV。電流鏡拓?fù)湎似葡拗撇⒔档土嗽肼暎瑥亩鴮?dòng)態范圍擴展至至少四個十進制。

具有集成感測元件允許工廠微調，從而使用戶無需校準獨立的 CSA 感測電阻器。所示器件包含一個 4 個十進制電流檢測元件，并使用外部電阻器(R H、R M和 R L)來選擇滿量程電流范圍。

布局問題

與昂貴的外部 R SENSE相比，集成電流檢測元件可節省大量電路板空間 (圖 3)。

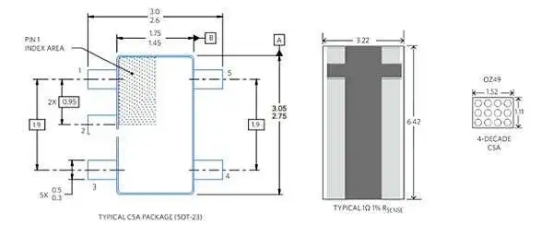

圖 3與結合外部檢測電阻 (R SENSE ) 的典型 CSA 相比，四個十年 CSA 的 PCB 空間消耗。

在圖 3中，SOT-23 封裝中的 CSA 與 1Ω 電流檢測電阻器的組合消耗約 30mm 2 的 PCB 空間。四個十年的 CSA 消耗的 PCB 空間比典型的 CSA 加 R SENSE少 10 到 20 倍。

大 1Ω 電流檢測電阻器的漂移通常非常高，從 20ppm/°C 到 400ppm/°C，其中最便宜的電阻器漂移最大。為了獲得良好的初始精度和較低的溫度漂移，電阻器的價格會上漲。

在經典的電流檢測電路中，檢測電阻器的設計可能會帶來不受歡迎的挑戰。前期設計工作通常很乏味，而且所使用的檢測電阻不僅在多種應用中成本高昂，而且占用大量 PCB 面積。用集成電流鏡替換傳感電阻器和 CSA 是一種解放且簡單的選擇。這種小型、緊湊的解決方案可節省約 20 倍的電路板空間，并提供 4 個十年的傳感范圍。
