我很高興在我們的行業中仍然有一些公司在制造精密、分立的晶體管;線性集成系統是我遇到過的最好的系統之一。有如此多的應用需要使用優質分立元件而不是集成電路來設計電路。

Linear Integrated Systems 生產各種 FET(場效應晶體管)。特別是他們有多種匹配的雙產品。擁有匹配的設備有很多優點。例如，如果您正在構建雙通道立體聲音頻產品，則在同一封裝中包含兩個或四個設備可以使兩個音頻通道更緊密地匹配。

本文將探討在壓控電路中使用 FET。

1. 使用 FET 作為壓控電阻。

2. 使用 FET 作為壓控放大器和有源混頻器。

3. 使用 FET 作為壓控移相器來處理音樂。

4. 使用 FET 作為壓控帶通濾波器。

我們還將探索減少非線性或失真以及自動偏置 FET 的方法。

FET 壓控電阻

圖 1顯示了 N 溝道 FET 的典型電流-電壓關系。

圖 1不同柵源電壓 VGS1、VGS2 和 VGS3 的典型 N 溝道 FET I/V 曲線。

FET 基本上有兩個區域：

飽和區包括每個水平平坦部分，其中 FET 充當壓控電流源，而另一個包括傾斜“彎曲部分”的區域是三極管或歐姆區，其中 FET 可以充當電壓控制電流源。受控電阻。如果仔細觀察，我們會注意到圖 1 中的三極管區域的漏源電壓 (VDS) 為非負值。

注：FET 中的三極管或歐姆區有時稱為線性區。 FET 作為壓控電阻器 (VCR) 工作在該區域。優選地，在VCR模式下，在FET的漏極和源極端子上不存在DC電壓。

如果我們擴展 VDS 電壓范圍以包含特定柵源電壓的輕微負電壓，我們會發現仍然存在電阻效應(圖 2)。

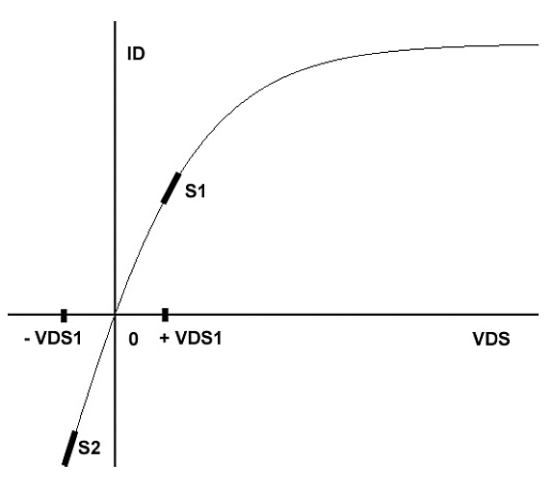

圖 2 FET 的三極管區域擴展到負 VDS 電壓 – VDS1，但仍然顯示出電阻效應。

斜率定義為：

斜率 = ΔID/ΔVDS = g ds =漏極和源極之間的電導。

漏極和源極之間的電阻是電導的倒數，

R ds = 1 / g ds = ΔVDS/ΔID

當我們觀察表示 g ds 、S1 和 S2的兩個斜率時，我們會發現它們大致相同。但如果我們仔細觀察，它們實際上略有不同，S2 的坡度比 S1 的坡度更陡。斜率越陡，電導越高，電阻越低。例如，S2 或 – VDS1 周圍的高斜率區域周圍的電阻低于 S1 或 + VDS1 周圍的電阻。電阻從+VDS1 到-VDS1 的逐漸變化會導致失真。幸運的是，失真可以保持很小。

例如，對于漏極和源極上的小交流信號(例如，< 500 mV 峰峰值)，諧波失真可能“相當”低。例如，如果漏極和源極之間的交流信號電壓在 – 250 mV 和 +250 mV 之間，則諧波失真將“小”，通常 < 3%。

此時，人們可能會問是否有專門針對壓控電阻器應用而制造的特定 FET?答案是肯定的(例如，VCR11)，但事實證明，幾乎任何其他 FET(例如，JFET 和 MOSFET)都可以用作壓控電阻器。

基本壓控電阻 (VCR) 電路

壓控電阻器最簡單的用途之一是電子控制衰減器或“音量控制”?；倦娐沸纬扇鐖D3、4、5和6所示的分壓器。

在每個電路中，F(xiàn)ET(Q1、Q2、Q3 和 Q4)的漏極端子和源極端子提供壓控電阻。對于大于20Hz的頻率，C1的阻抗可以被認為是交流短路。我們看下面的圖3：

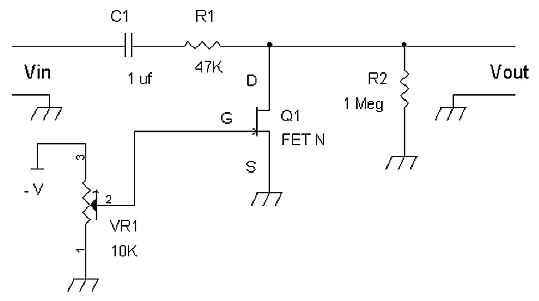

圖 3 N 溝道 JFET 衰減器電路。

在圖 3中，通過將 Q1 的柵極電壓設置為 0 伏或接地來實現最大衰減。 R2 為 Q1 的漏極建立一條到地的直流路徑。如果C1用導線代替，并且輸入信號源沒有明顯的直流偏移電壓(例如，<10mV DC)，并且輸入信號源有到地的直流路徑，則可以省略。

當 Q1 柵極處的負電壓導致 Q1 截止(例如，柵極電壓 → V p ，夾斷電壓)時，會發生最小衰減(例如“直通”)。

則衰減器的傳遞函數為：

V輸出/V輸入 = [R ds || R2] / [R1 + ( R ds || R2 )]

請注意，R ds是給定柵源電壓下的漏源電阻。

如果 R ds << R2，則

V輸出/V輸入 = [ R ds ] / [R1 + Rds ]

例如，如果 Rds = 10KΩ，則

V輸出/V輸入 = [10KΩ] / [47KΩ + 10KΩ] = 10KΩ/57KΩ = 10/57 = 0.1754

I DSS = V gs = 0時的漏極電流。規格表中給出了該“最大”漏極電流。

V gs = 柵源電壓，對于 N 溝道器件來說是非正電壓。

V p = 夾斷電壓或截止電壓。這是施加到柵極和源極以提供零漏極電流的電壓。規格表中給出了 N 通道 JFET 的夾斷電壓V p ≤ 0 V。另外，如果Vgs = Vp，則漏源電阻為無窮大，因為沒有電流流入 FET 的漏極。

V ds = 漏源電壓。這可以是漏極和源極之間的交流電壓，如圖 3、4、5 和 6 中的 Vout。

現在讓我們看看當我們通過將 N 通道 JFET 設置為V gs = 0 伏特來獲得最小電阻時會發生什么。

或者更好的是，對于Vgs = 0 伏，這可以簡化為更簡單的形式：

R ds = Vp /[-2I DSS ]

例如，如果再次Vp = -1.5 伏且 I DSS = 0.005 A = 5 mA，且V gs = 0 伏

R ds = -1.5v/[-2(0.005A)] = -1.5v/[-0.01A] = 1.5v/0.01A = 150Ω

電阻= 150Ω

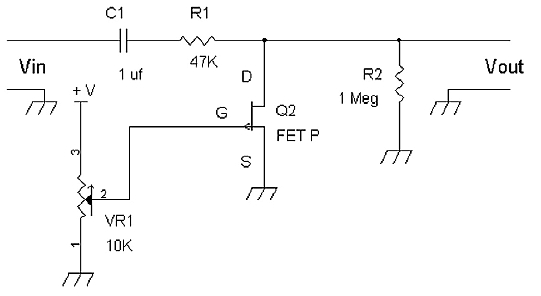

圖 4顯示了 P 溝道 FET 衰減器電路。其工作原理與圖 3類似，不同之處在于柵極控制電壓為正，以截止 Q2 以實現最小衰減。同樣，當柵極電壓為零或接地時，我們會得到最大衰減。

圖 4 P 溝道 JFET 衰減器電路。

在圖 5中，MOSFET 也被用作壓控電阻器。由于當今大多數 MOSFET 傾向于“增強模式” ，這意味著柵極所需的偏置是正電壓，以打開漏極電流以降低其 R ds。因此，如果柵極電壓為 0 伏，則 MOSFET 關閉。

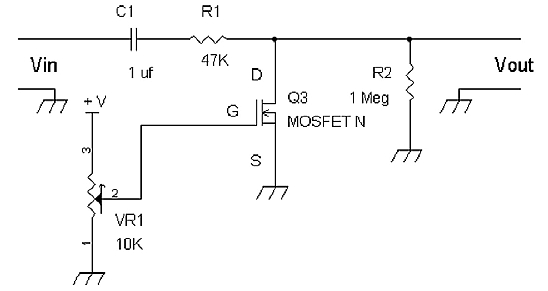

圖5 N溝道MOSFET衰減器電路

對于 N 通道增強模式器件 Q3，衰減器在零伏時將輸入信號以最小的衰減傳遞至 Vout。如果VR1設置為大于閾值電壓 V th的正電壓，Q3的漏源電阻將開始下降。請注意， N 溝道 MOSFET 的閾值電壓 V th > 0 V

應該注意的是，大多數分立 MOSFET 規格表不會列出k' = μ n C ox、C ox = ε ox / t ox W和L。相反，他們將給出典型 IV 曲線和閾值電壓范圍的圖。

如果我們查看 N 通道 JFET 的方程 (1)，我們會發現方程 (6) 非常相似。請注意，它們都包含“-( Vds )( Vds )”項，這會產生非線性電阻。

圖 6顯示了 P 溝道 MOSFET 壓控電阻電路。

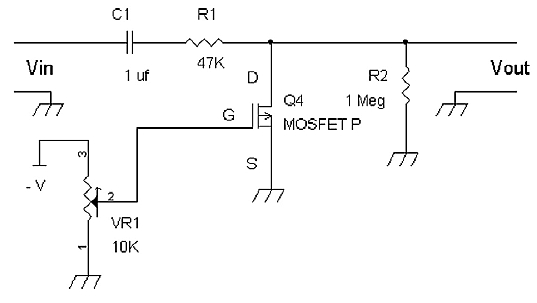

圖6 P溝道MOSFET衰減器電路。

對于 P 通道增強模式器件 Q4，衰減器在零伏時將輸入信號以最小的衰減傳遞至 Vout。如果VR1設置為比閾值電壓V th更負的電壓， Q4的漏源電阻將開始下降。請注意，P 溝道 MOSFET 的閾值電壓是負電壓(例如，V th < 0 伏)。

一般來說，圖 5 和圖 6所示的衰減器電路將允許小信號的諧波失真相當小，Vout 處的峰峰值 < 500 mV。如果存在失真，二階諧波失真將占主導地位。

平衡或推挽式 VCR 電路

我們可以通過制作如圖 7所示的推挽電路來進一步線性化或大幅減少二階失真。特別是，具有雙匹配 FET(例如，VCR11N、LSK489、LSK389 等)可實現偶次失真消除。

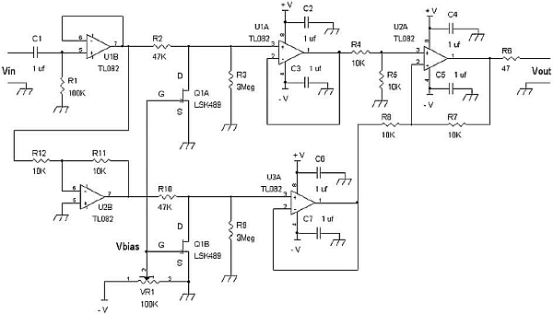

圖 7使用雙匹配 FET、LSK489、Q1A 和 Q1B 降低失真的 N 通道平衡配置示例。

推挽或平衡 VCR 衰減器電路可消除或減少二階失真。在圖7中，U1B緩沖輸入信號Vin，并用Q1A(雙FET封裝的一半)驅動第一個壓控衰減器電路。 Vbias 顯示為可變直流負電壓，它改變 Q1A 的漏極至源極電阻，以通過串聯電阻器 R2 提供壓控分壓器電路。電壓跟隨放大器U1A緩沖Q1A漏極的壓控衰減信號。注意，F(xiàn)ET輸入運放如TL082、TL062、LF353、AD712等一般與R3、R9等高阻抗輸入電阻一起使用。

運算放大器電路 R12、R11 和 U2B 形成反相放大器，通過 R10 將異相信號發送到第二壓控衰減器電路。 Q1B 的柵極具有相同的 Vbias 信號，允許 Q1A 和 Q1B 的漏極和源極具有匹配的衰減特性。電壓跟隨器 U3A 通過 Q1B 的漏極緩沖電壓控制的衰減異相信號。 由 U2A、R4、R5、R7 和 R8 形成的差分放大器減去 U1A 和 U3A 的輸出，以通過 Vout 抵消二階失真。請參閱下文了解更多詳情。

此時，Q1A 和 Q1B 的漏極均存在同相的二階失真。原因是二階失真意味著 x 2函數。

但請注意，對負信號進行平方和對正信號進行平方會得到相同的結果。那是

(- x) 2 = (+ x) 2

輸出信號的特征如下：

a 1 = 線性分壓器系數

a 2 = 二階失真系數

對于同相信號，U1A 引腳 1 = a 1 Vin + a 2 (Vin) 2

對于反相信號，U3A 引腳 1 = a 1 (- Vin) + a 2 (- Vin) 2

請注意： (Vin) 2 = (- Vin) 2

因此，對于反相信號，

U3A 引腳 1 = – a 1 Vin + a 2 (Vin) 2

差分放大器 U2A 對來自 U1A 引腳 1 和 U3A 引腳 1 的同相和反相信號進行減法，我們有：

a 1 Vin + a 2 (Vin) 2 – [ – a 1 Vin + a 2 (Vin) 2 ] = a 1 Vin + a 2 (Vin ) 2 + a 1 Vin – a 2 (Vin) 2 =

a 1 Vin + a 1 Vin + a 2 (Vin) 2 – a 2 (Vin) 2 = 2a 1 Vin + 0 (Vin) 2 = 2a 1 Vin

請注意，a 2 (Vin) 2 – a 2 (Vin) 2 = 0

這樣，差分放大電路U2A引腳1的輸出=2a 1 Vin，并注意不存在二階失真項。這意味著我們得到了放大 2 倍的壓控衰減信號，并且沒有二階失真。

請注意，圖 7顯示的是 N 溝道 JFET 示例，但推挽或平衡操作的基本原理可應用于圖 4、5 和 6 中所示的 P 溝道 JFET、N 溝道 MOSFET 和 P 溝道 MOSFET 壓控衰減器電路分別。

或者，我們可以將反饋應用于基本壓控電阻電路，以基本上消除二階失真。當我們應用這種反饋時，輸出信號會對稱失真 。這意味著主要是奇數階失真產物。
