一、SAR切換電容ADC的基本原理

SAR ADC內部結構

STM32微控制器中內置的ADC使用SAR（逐次逼近）原則，分多步執行轉換。轉換步驟數等 于ADC轉換器中的位數。每個步驟均由ADC時鐘驅動。每個ADC時鐘從結果到輸出產生一 位。ADC的內部設計基于切換電容技術。

下面的圖介紹了ADC的工作原理。下面的示例僅顯示了逼近的前面幾步，但是該過程會持續到LSB為止

SAR切換電容ADC的基本原理（10位ADC示例）

帶數字輸出的ADC基本原理圖

采樣狀態

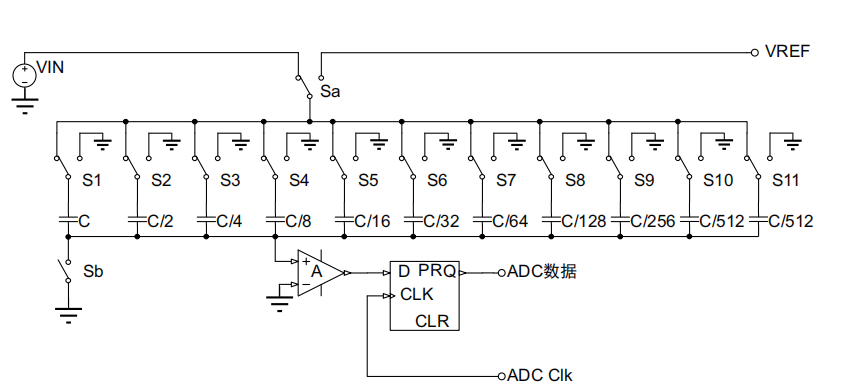

采樣狀態：電容充電至電壓VIN。Sa切換至VIN，采樣期間Sb開關閉合

保持狀態

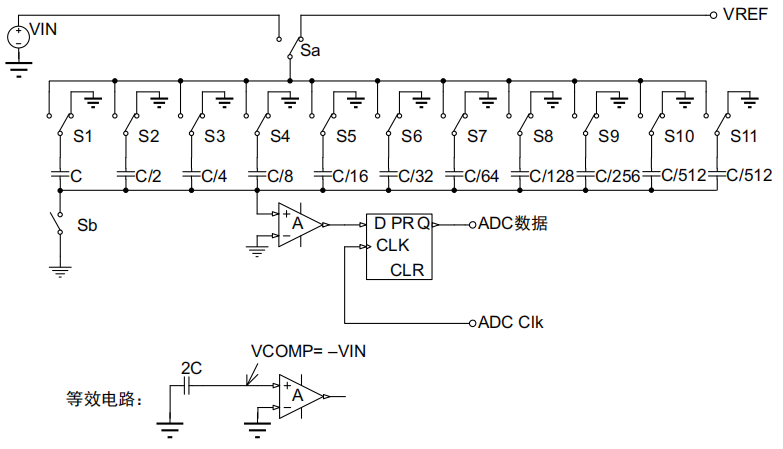

保持狀態：輸入斷開，電容保持輸入電壓。Sb開關打開，然后S1-S11切換至接地且Sa切換至VREF。

逐次逼近

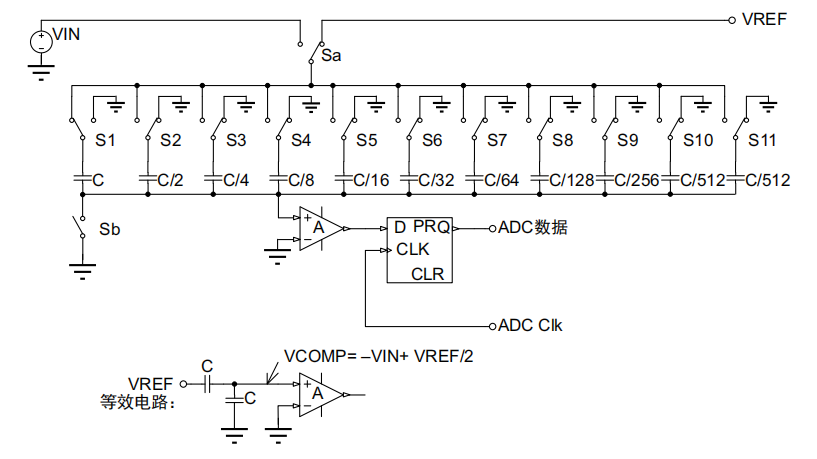

1、第一個逼近步驟。S1切換至VREF。VIN與VREF/2比較

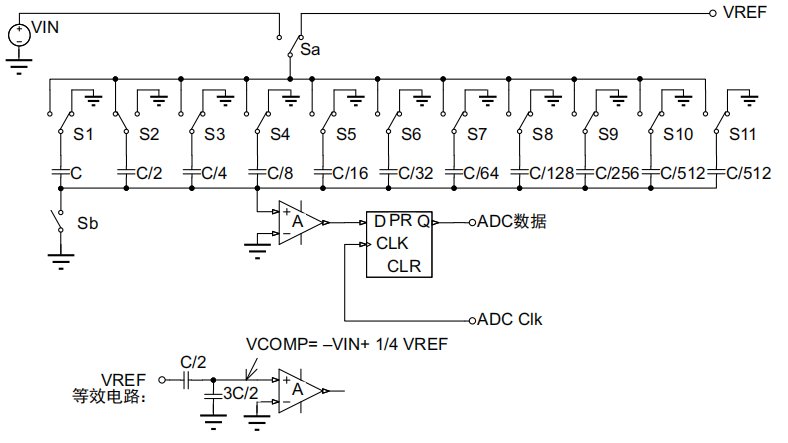

2、如果MSB = 0，則與?VREF進行比較，S1切換回接地。S2切換至VREF。

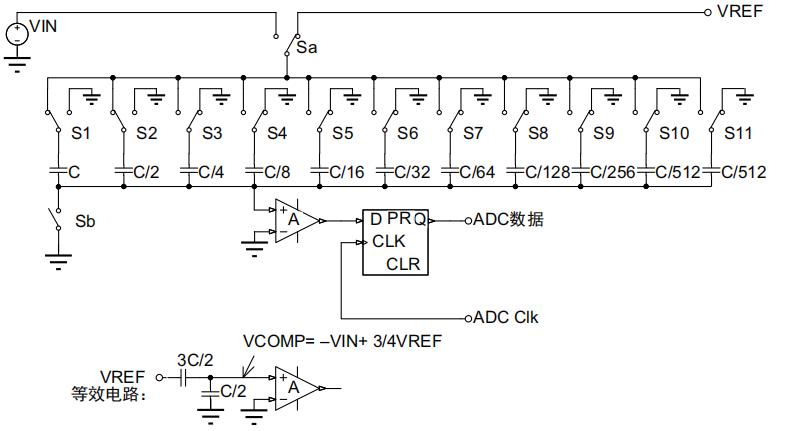

3、如果MSB = 1，則與?VREF進行比較，S1保持接地。S2切換至VREF。

重復如上步驟，直到LSB為止?？梢院唵卫斫鉃槎址ㄖ鸫芜M行輸入電壓與參考電壓的比較。首次于VREF/2比較，下次比較根據上次比較結果決定，如果MSB=1則與?VREF比較。如果MSB=0則與?VREF比較。后面決定與1/8VREF 3/8VREF、 5/8VREF、 7/8VREF之一做比較。循環直到輸出LSB為止。

二、SAR ADC應用優勢

SAR ADC實質上是實現一種二進制搜索算法。所以，當內部電路運行在數兆赫茲（MHz）時，由于逐次逼近算法的緣故，ADC采樣速率僅是該數值的幾分之一。

SAR ADC與其它ADC結構相比，具有以下優勢：

1）可以實現高精度的采樣和量化；

2）可以實現高速的數據處理；

3）可以實現低功耗的操作；

4）可以實現高靈敏度的信號檢測；

5）可以實現高穩定性的信號轉換。

與其它ADC結構相比，SAR ADC具有更高的精度、更快的速度、更低的功耗和更高的靈敏度。由于這些優勢，SAR ADC常常與其它更大的功能集成在一起。SAR結構的主要局限是采樣速率較低，并且其中的各個單元（如DAC和比較器），需要達到與整體系統相當?shù)木取?
