?大電容濾低頻，小電容濾高頻?。這一現象的根源在于電容器對交流信號的阻抗特性。容抗是電容器對交流信號的阻礙程度的量度。從公式中可以看出，當電容器的容量固定時，頻率越高，容抗就越小;反之，在頻率不變的情況下，電容越大，容抗就越小。特別地，對于直流信號(頻率為0)，電容的容抗趨于無窮大，相當于電路中的斷路狀態?。

實際應用中的選擇

在實際應用中，選擇合適的電容容量對于濾波效果至關重要。例如，一般的10pF左右的電容用于濾除高頻的干擾信號，而0.1μF左右的電容用于濾除低頻的紋波干擾，并起到穩壓的作用?2。在數字電路中，去耦電容通常選擇0.1μF，用于頻率低于10MHz的情況;而對于高于20MHz的頻率，則使用1到10μF的電容以去除高頻噪聲?3。

歷史背景和技術進步的影響

40年前，由于大電容的寄生電感較大，限制了其在高頻段的應用，因此需要小電容來濾除高頻信號。然而，隨著技術的發展，大電容的寄生電感問題得到了改善，使得大電容也可以用于濾除高頻信號。現代電子設備中，常常在大電容旁邊并聯一個小電容來濾除高頻干擾信號，這種組合使用可以更有效地進行電源濾波?45。

從定義來講，濾波電容是指安裝在整流電路兩端用以降低交流脈動波紋系數提升高效平滑直流輸出的一種儲能器件，可分為低頻濾波電容(50Hz)和高頻濾波電容(幾千-幾萬Hz)。

對于濾波電容容值的選擇，電子工程師大都有一個共識：大電容濾低頻，小電容濾高頻。這個觀點真的正確嗎?

陳永真教授對此表示，值40年前，這種說法肯定是對的，因為那個年代，大電容體積做不小，寄生電感隨電容器長度增加。而且那個年代的電容器尺寸都相對很大。如今時代變了，大電容也可以濾高頻，再加小電容就是畫蛇添足!

電容器濾波效果受什么影響?

電容器的等效電路可以認為是LCR串聯。其中：

L是電容器的寄生電感,也就是等效串聯電感，即ESL;

C是電容器的靜電電容量;

R是電容器的等效串聯電阻，也就是ESR。

電容器的濾波是利用電容器的低阻抗來降低電容器并聯端的直流電源總阻抗，因為直流電源的交流阻抗是很大的，自身無法濾除來自負載的交流分量電流，這樣就會在直流電源端產生不可容忍的交流分量疊加電壓。為了不讓這個交流電流流入直流電源，需要一個低阻抗器件，同時又沒有直流電流的器件，這就是電容器。

在電子線路中，除了50Hz整流和低頻功率放大以外，1μF頂多10μF就可以很好地滿足電源旁路功能，無需并接電容量比較大的電解電容器。

因此，只要并聯的電容器阻抗?jié)M足要求就可以完成濾波要求。在很多情況下，大電容不能滿足高頻濾波要求的根本原因是，由于傳統的大電容的寄生電感比較大，在較高的頻段，其阻抗特性呈現電感特性，也就是ESL的感抗大于電容器的容抗。對于電源旁路電容器來說，ESL越小越好，認為電容器的ESL受到電容器尺寸制約，特別是電極長度的制約。這便是過往需要“小電容濾高頻”的原因。

MLCC快速發展打破了這樣的界定。MLCC可以大大地縮小電容器的ESL，例如1206貼片型電容器的ESL僅僅5nH。在低耐壓的MLCC，這個封裝可以將電容量做到10μF/25V，當然這個封裝也可以做成0.01μF/40V。如果是相同的封裝，在選擇電源旁路電容器時就沒有必要用一個0.01μF電容或0.1μF電容與10μF電容并聯，完全沒有必要!

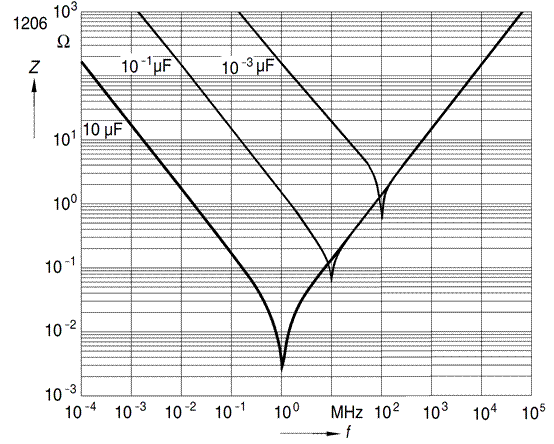

從圖中可以看到，在10MHz以下，10μF電容器的阻抗具有絕對的優勢，而在10MHz以上10μF與0.001~0.1μF阻抗特性一樣。這就是說，如果選擇一個與小電容相同ESL低的大電容，就不再需要小電容濾波了，大電容本身就可以完成。
