一直以來，?鉗位二極管都是大家的關注焦點之一。因此針對大家的興趣點所在，小編將為大家?guī)?鉗位二極管的相關介紹，詳細內容請看下文。

一、?鉗位二極管

?鉗位二極管?是指在電路中用于限制某點電位的二極管，其作用是將該點的電位固定在某一預定的電平上，而不改變信號的波形。鉗位二極管利用二極管的單向?qū)щ娦詠韺崿F(xiàn)這一功能。

鉗位二極管廣泛應用于各種電子電路中，特別是在需要保護敏感元件免受過高電壓損害的場合。例如，在GPIO電路中，鉗位二極管可以防止靜電放電（EOS）損壞管腳。具體應用中，鉗位二極管可以將輸入電壓的范圍限制在某個預定的電平之間，從而保護電路不受損壞?。

在電路設計中，鉗位二極管常用于正鉗位電路和負鉗位電路中。正鉗位電路中，當輸入信號在負半周時，二極管導通，輸出電壓被鉗制在0V；在正半周時，二極管截止，輸出電壓等于輸入電壓加上電容電壓。負鉗位電路則相反，負半周時輸出電壓為0V，正半周時輸出電壓等于輸入電壓減去電容電壓?。

通過這些應用和設計方法，鉗位二極管在保護電路和信號處理中發揮著重要作用。

?鉗位二極管可以應用于以下場景：

1、?電壓保護?：二極管鉗位電路可以防止電路受到瞬時過電壓的影響，保護電路中的其他元器件不受損壞。

2、?信號處理?：在音頻或視頻信號處理中，二極管鉗位電路可以限制信號的幅度，避免信號失真。

3、?電源穩壓?：在簡單的電源穩壓電路中，可以使用二極管鉗位電路來限制輸出電壓的波動，提高電源的穩定性。

4、?浪涌保護?：保護電路免受電壓尖峰或瞬變的影響。

二、箝位二極管的原理是什么？

要理解這個問題，首先要了解鉗位電路。能夠?qū)⑤斎胼敵鲂盘柌ㄐ蔚哪骋徊糠止潭ㄔ谶x定電平的電路稱為箝位電路。如果要更改箝位電平，可以在電路中連接直流電位。如果要箝位脈沖的底部，可以在側面反轉二極管。

以一個普通二極管箝位電路為例，假設輸入信號，在零時間，uO（0+）=+E，uO產生幅度為E的正躍遷。之后，在0到t1之間，二極管D導通，電容C的充電電流很大，uC很快等于E，導致uO=0。在 t1 處，ui（t1）=0，uO 再次出現振幅 -E 跳躍。在t1~t2期間，D關斷，充電電容C只能通過R放電，通常R的值非常大，導致uC下降非常緩慢，uO變化很小。在 t1 處，uI（t2） = E，并且 uO 具有振幅 E 的跳躍。在 t2 至 t3 期間，D 導通，電容 C 充電。與從0到t1的周期不同，此時電容器上存儲了大量電荷，因此充電持續時間更短，uO降低到零的速度更快。稍后重復上述過程，uO和uC的波形?？梢钥闯?，uO的頂部基本上被限制在零電平，因此該電路稱為零電平正峰值（或頂部）箝位電路。

將二極管反接，將輸入矩形波的底部箝位在零電平，形成零電平負峰值（或底部）箝位電路。

三極管箝位電路，如果它的BE結也看成是二極管，那么，就箝位原理而言，所示電路是完全相同的，只是電路還具有放大作用。

為了更好地了解箝位二極管的原理，以下是兩種不同電路原理的介紹：

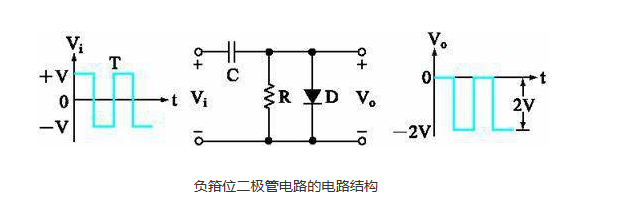

1.負箝位二極管電路

工作原理：

當Vi為正半個周期時;充電開始，電容器C充電至V值。此時，箝位二極管導通，Vo=0V。

當Vi為負半周期時，停止充電，電容上的電壓為-V，同時加負半周期電壓-V，Vo=-2V。

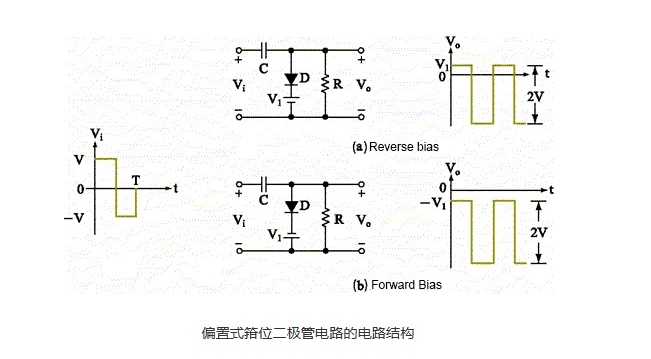

2.偏置型箝位二極管電路

工作原理：

當Vi為正半個周期時，二極管DON，C充電至V值（左正，右負），Vo=+V1（a）或-V1（b）。

當Vi為負半周期時，二極管DOFF，RC時間常數足夠大，Vo=VC+Vi（負半周期）=2V。

最后，小編誠心感謝大家的閱讀。你們的每一次閱讀，對小編來說都是莫大的鼓勵和鼓舞。希望大家對?鉗位二極管已經具備了初步的認識，最后的最后，祝大家有個精彩的一天。
