零點遷移(偏移) zero shift當輸入處于范圍下限值時，由于某些影響量引起的輸出值的變化。當下限值不為零值時，亦稱為始點遷移(偏移)。以儀表的輸入信號(被測量)相對于量程作為橫坐標，以輸出信號相對于信號范圍作為縱坐標，則可以畫出儀表的輸入/輸出特性曲線，設其為直線關系。特性曲線平移而曲線斜率不變稱為零點遷移。以儀表的輸入信號(被測量)相對于量程作為橫坐標，以輸出信號相對于信號范圍作為縱坐標，則可以畫出儀表的輸入/輸出特性曲線，設其為直線關系。

特性曲線平移而曲線斜率不變稱為零點遷移。應用差壓變送器測量液面時，如果差壓變送器的正、負壓室與容器的取壓點處在同一水平面上，就不需要遷移。而在實際應用中，出于對設備安裝位置和便于維護等方面的考慮，測量?jī)x表不一定都能與取壓點在同一水平面上;又如被測介質是強腐蝕性或重粘度的液體，不能直接把介質引入測壓儀表，必須安裝隔離液罐，用隔離液來傳遞壓力信號，以防被測儀表被腐蝕。這時就要考慮介質和隔離液的液柱對測壓儀表讀數的影響。差壓變送器測量液位安裝方式主要有三種，為了能夠正確指示液位的高度，差壓變送器必須做一些技術處理——即遷移。遷移分為無遷移、負遷移和正遷移。

無遷移

將差壓變送器的正、負壓室與容器的取壓點安裝在同一水平面上。設A點的壓力為P-，B點的壓力為P+，被測介質的密度為ρ，重力加速度為g，則ΔP= P+- P-=ρgh+ P-- P-=ρgh;如果為敞口容器，P-為大氣壓力，ΔP=P+=ρgh，由此可見，如果差壓變送器正壓室和取壓點相連，負壓室通大氣，通過測B點的表壓力就可知液面的高度。當液面由h=0變化為h=hmax時，差壓變送器所測得的差壓由ΔP=0變?yōu)棣=ρghmax，輸出由4mA變?yōu)?0mA。假設差壓變送器對應液位變化所需要的儀表量程為30kPa，當液面由空液面變?yōu)闈M液面時，所測得的差壓由0變?yōu)?0kPa。

負遷移

為了防止密閉容器內的液體或氣體進入差壓變送器的取壓室，造成引壓管線的堵塞或腐蝕，在差壓變送器的正、負壓室與取壓點之間分別裝有隔離液罐，并充以隔離液，其密度為ρ1 。當H=0時，P+=ρ1gh1 P-=ρ1g(H+h1)ΔP= P+- P-=-ρ1gH當H=Hmax時，P+=ρ1gh1 +ρgH P-=ρ1g(H+h1)ΔP= P+- P-=ρgH-ρ1gH=(ρ-ρ1)gH當H=0時，ΔP=-ρ1gH，在差壓變送器的負壓室存在一靜壓力ρ1gH，使差壓變送器的輸出小于4mA。當H=Hmax時，ΔP=(ρ-ρ1)gHmax，由于在實際工作中ρ1?ρ，所以，在最高液位時，負壓室的壓力也遠大于正壓室的壓力，使儀表輸出仍小于實際液面所對應的儀表輸出。這樣就破壞了變送器輸出與液位之間的正常關系。為了使儀表輸出和實際液面相對應，就必須把負壓室引壓管線這段H液柱產生的靜壓力ρ1gH消除掉，要想消除這個靜壓力，就要調校差壓變送器,也就是對差壓變送器進行負遷移，ρ1gH這個靜壓力叫做遷移量。

在實際使用差壓變送器的過程中，經常考慮它的維護和安裝。為便于操作，取壓點與測量?jī)x表之間會有水平差，或當被測介質有強腐蝕性、粘度過高等限制因素時，會對整個壓力測量過程造成一定障礙，甚至可能影響儀器的測量精度。因此，為了盡可能地實現差壓變送器的精確測量，通常采用差壓變送器零點遷移技術。

差壓變送器零點遷移分類

本質上講，零點遷移共包括3種形式，分別是無遷移、正遷移和負遷移，其中正遷移和負遷移較為常見，以下則是對這兩種遷移的介紹。

1. 正遷移

變送器安裝位置與測量液位水平高度不同是實際測量中的普遍現象，如圖1所示為一種遷移形式。

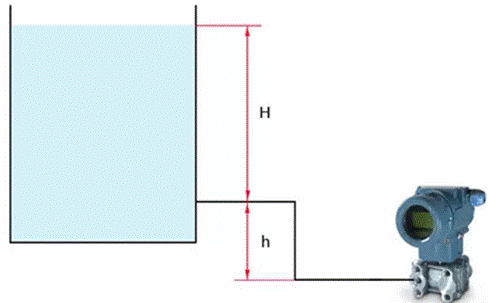

圖1 變送器正遷移原理圖(來自工控論壇，下同)

根據觀察，該容器為敞口容器，h為變送器安裝位置與測量液位的水平高度差，進而可以得到與壓力差ΔP相關函數關系式ΔP=ρgH+ρgh。

當差壓變送器輸出壓力大于4mA時，除保證差壓變送器正壓室內留有一部分靜壓外，并假定差壓變送器的安裝位置與測量液位保持在同一水平，即H為0;所以當H取最大值時，就又能得到ΔP=ρgH+ρgh的等式，此時變送器的輸出壓力已經超出了極限值20mA，由此說明，由ρgh產生的靜壓力屬于多余部分，，必須消除冗余部分，才能得到一種遷移類型，稱為正遷移。

2. 負遷移

如圖2所示為負遷移的原理圖，如果使用差壓變送器的取壓室，將密閉容器中的液體或氣體注入取壓室，測量管線會受到很大程度的損壞，甚至嚴重腐蝕，為了密閉容器內的液體或者氣體流竄。因此，將隔離罐分別安裝到了差壓變送器的正負壓室與取壓點之間，并且注入了密度為ρ1的隔離液。

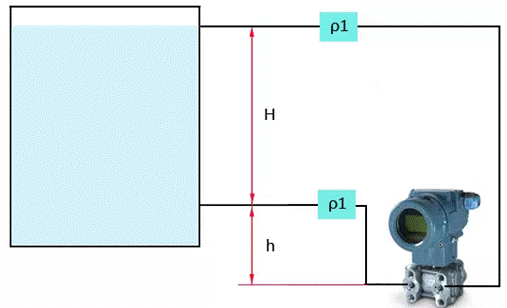

圖2 變送器負遷移原理圖

如果分別假設H為0和最大值時，那么就可以得到壓力差ΔP兩種不同的數值情況，這也恰恰說明了當H為0時，4mA為差壓變送器的極限值，而但H為最大值時，隔離液實際密度要遠遠超出預想值。

因此，當液位計處于最高位置時，由于負壓室壓力高于正壓室壓力，液位計的實際輸出壓力與理論計算不符，嚴重影響液位與變送器輸出壓力的平衡。經分析，為了保持實際液位與儀表的關系，最根本的措施是消除負壓室吸入管的靜壓，在此過程中需要采用差壓變送器的負遷移技術。

差壓變送器零點遷移故障探討

1.正遷移故障

在判斷正遷移狀態下差壓變送器的測量精度時，會遇到以下兩個問題：一是儀表輸出錯誤。如果安裝了正常操作順序，應先關閉差壓變送器三閥組的正、負壓測量，然后打開平衡閥，排空儀表塞，4mA的極限值應遠高于儀器的輸出值。如果儀表輸出值高于極限值，說明操作裝置被堵塞，最可能的故障部位是三閥組和正壓室引線;二是偏移或零位顯示異常。

當正壓室測壓點和放空開關依次關閉和打開時，儀表輸出正常時，儀表輸出應為4mA。如果偏移或零位很小，儀器的輸出值將明顯低于4mA。相反，如果儀器的輸出值大于4mA，此時零位或遷移也會增加。此外，隔離液外漏或者是未裝滿會導致正負壓室有隔離液滲入現象的發生。

2.負偏移故障

在判斷正遷移狀態下差壓變送器的測量精度時，一般有兩種操作：一是關閉差壓變送器三閥組正、負壓測量，然后打開平衡閥，放空儀表塞。此時，20mA應為儀表輸出值;之后將正壓室取壓點和放空開關依次進行關閉、打開操作后，4mA應該是儀表輸出值，兩次操作過后，儀表輸出值均與實際不符的話，那么問題可能出現在以下幾個方面：①遷移量發生改變;②零位沒找準;③正負壓室引線不流通;④隔離液滲漏。
