變頻器(Variable-frequency Drive，VFD)是應用變頻技術與微電子技術，通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備。 [1]變頻器主要由整流(交流變直流)、濾波、逆變(直流變交流)、制動單元、驅動單元、檢測單元微處理單元等組成。變頻器靠內部IGBT的開斷來調整輸出電源的電壓和頻率，根據電機的實際需要來提供其所需要的電源電壓，進而達到節能、調速的目的，另外，變頻器還有很多的保護功能，如過流、過壓、過載保護等等。隨著工業自動化程度的不斷提高，變頻器也得到了非常廣泛的應用。

20世紀60年代以后，電力電子器件普遍應用了晶閘管及其升級產品。但其調速性能遠遠無法滿足需要。1968年以丹佛斯為代表的高技術企業開始批量化生產變頻器，開啟了變頻器工業化的新時代。 [3]20世紀70年代開始，脈寬調制變壓變頻(PWM-VVVF)調速的研究得到突破，20世紀80年代以后微處理器技術的完善使得各種優化算法得以容易的實現。 [3]20世紀80年代中后期，美、日、德、英等發達國家的 VVVF變頻器技術實用化，商品投入市場，得到了廣泛應用。 最早的變頻器可能是日本人買了英國專利研制的。不過美國和德國憑借電子元件生產和電子技術的優勢，高端產品迅速搶占市場。

相比較國外變頻器的發展狀況，我國的變頻器應用起步較晚，直到20世紀90年代末期才得到較為廣泛的推廣。國內變頻技術發展狀況，可以概括為：變頻器的整體技術相對落后，和國外在變頻調速研究上取得的先進成果比，存在著較大的差距;變頻器使用的核心部件技術空白，目前來說，變頻器的生產中需要的關鍵功率器件，在國內幾乎沒有廠家可以生產，導致我們核心技術受制于國外，必須依靠進口;主要產品集中在低壓產品和中低端市場。由于產品可靠性和工藝水平不高，目前國內變頻器產品主要面向低壓和對性能要求一般的市場，高性能、大功率市場主要被國外大公司占領。 [11]步入21世紀后，國產變頻器逐步崛起，現已逐漸搶占高端市場。上海和深圳成為國產變頻器發展的前沿陣地。

電力電子器件的自關斷化、模塊化，變流電路開關模式的高頻化和控制手段的全數字化促進了變頻電源裝置的小型化、多功能化、高性能化。尤其是控制手段的全數字化，利用了微型計算機的巨大的信息處理能力，其軟件功能不斷強化，使變頻裝置的靈活性和適應性不斷增強?，F(xiàn)在中小容量的一般用途的變頻器已經實現了通用化。采用大功率自關斷開關器件(GTO、BJT、IGBT)作為主開關器件的正弦脈寬調制式(SPWM)變頻器，已成為通用變頻器的主流。

盡管專用雙模控制器和低端定點DSP架構已經問世，但是意法半導體仍然選擇使用Cortex-M3內核開發STM32微控制器。這個解決方案可很好地滿足大量的無刷電機驅動器的要求，從一次性工程費用的角度看，該解決方案的優點是采用行業標準的ARM?內核和標準微控制器的成本效益。

基于Harvard架構，這個32位RISC采用Thumb2指令集，提供16位和32位指令。對比純32位代碼，這個指令集能夠大幅提高代碼密度，同時保留原有ARM7指令集的多數優點(附加優化的乘加運算和硬件除法指令)。

電機控制系統要求微控制器須具備卓越的實時響應性(中斷延時短)、純處理功能(如單周期乘法)以及優異的控制性能(當處理非序列執行流和條件轉移指令時)。Cortex-M3能夠滿足所有這些要求。例如，當時鐘頻率是72MHz時，在25μs內對一個永磁電機完成一次無傳感器磁場定向控制，這相當于在10 kHz采樣率下25% 的CPU負荷。

意法半導體擴大32位STM32微控制器(MCU)支持的電機矢量控制函數庫，新增了支持單旁路無傳感器控制、內部永磁(IPM)電機控制和永磁同步(PMSM)電機弱磁控制的算法。目前市場上大約已有40種電機控制應用采用了意法半導體的基于Cortex-M3的STM32微控制器。 在設計人員目前可以獲得的新算法中，單旁路電流感應支持功能只需要一個電流感應電阻器，比需要三個電阻器的普通無傳感器控制機制更加節省系統成本。單旁路電流感應是意法半導體開發的一項專利技術，具有直流總線電壓利用率高、電流失真小和可聽噪聲低等優點。通過增加一個"最大化轉矩電流比"(MTPA)控制算法，擴大的函數庫給設計人員提供了更大的自由設計空間，使他們能夠靈活地定義無刷IPM電機的電氣參數，滿足實際應用對電機的高功率密度和高速性能的需求?；谶@些新的算法，開發人員可以充分利用STM32豐富的電機控制外設，包括STM32集成的兩個三相PWM定時器，使一個微控制器可以同時控制兩個無刷電機。通過打破一個微控制器控制一個電機的規則，設計人員使用STM32可以節省成本，降低設計尺寸和功耗，而且不會對性能有任何影響。微控制器集成的三個模數轉換器能夠支持高精度電機驅動器用的三路采樣保持電流捕獲。因為STM32采用先進的ARMCortex-M3CPU工業標準架構，用戶在STM32上開發電機控制解決方案要比使用企業專有架構更節省時間。

即使最復雜的算法幾乎也無法修正不精確的模擬測量值，但是，在某種程度上，電機驅動系統的總體性能取決于模數轉換器的質量。STM32F103芯片內置三個采樣率為1MSps的12位模數轉換器，在整個溫度和電壓范圍內，總不可調整誤差 (TUE)低于5 LSB.模數轉換器的數字接口有三個主要功能：首先，使CPU擺脫簡單控制任務和數據處理;其次連接芯片的其余部件(中斷請求、DMA請求、觸發輸入);最后，使STM32的多路轉換器同步操作。

在這些對無刷電機控制有用的功能中，我們首先考慮通道讀序列發生器。對比傳統的掃描電路(按照模擬輸入序號，按序轉換一定數量的通道)， 在一個16個轉換通道組成的順列(例如：Ch3, Ch3, Ch0, Ch11)內，序列發生器可按任何順序轉換通道，當設計人員在設計印刷電路板時，這個功能給設計人員帶來更高的設計靈活性，為實現平均轉換目的，準許對同一通道進行多次采樣(在一個序列內)，當整個序列轉換完畢后，DMA通道將轉換結果送到RAM,中斷處理程序產生一個中斷請求。

在檢測電機相位電流的過程中，瞬變電壓在功率開關上產生的噪聲(在離線開關應用中，典型噪聲達到幾百個V/μs)是引起讀取誤差的一個重要原因，可能導致測量結果的信噪比非常低。解決方案是使模數轉換器與控制功率級的定時器同步：因為換向時刻可以預定(由3 PWM定時器的比較寄存器定義)，所以可以使用一個額外比較通道在換向時刻稍前或稍后觸發模數轉換操作?；谶@個原因，STM32啟用了第二個序列發生器(又稱注入序列發生器)，該序列發生器的優先級高于正常序列發生器，可以用一個不能延遲的新轉換操作使當前的轉換操作中斷。通常情況下，正常序列發生器負責"內部管理"轉換，連續檢測溫度或直流總線電壓(作為后臺任務)，然后通過DMA通道發送到RAM,而注入序列發生器則將處理時間關鍵的轉換操作，并將轉換結果存儲在模數轉換器寄存器(將會產生一個中斷，但是不能接受延時)。

對于一個能夠執行先進的電機控制功能的通用微控制器，擁有微控制器是一回事，而開發輕松入門卻是另一回事。利用軟硬件工具可以把這個問題的兩個方面都處理好。首先是擁有一套電機控制開發入門工具，包含測試工具(JTAG探針和光隔離器)、 微控制器芯片以及功率級電路板和演示用PMSM電機，這套工具用于產品性能評估和開發用途。模塊化設計有助于升級演示應用(例如雙電機控制微控制器電路板)，評估多個(或定制)功率級。最后，意法半導體為STM32客戶免費提供電機控制軟件庫。2.0版電機控制軟件庫利用頭文件內的一個簡單且低廉的 #define聲明列表支持各種配置。

軟件庫包含交流感應電機和同步電機的磁場定向控制算法，為簡化代碼的可讀性和可維護性，這些算法采用C編程語言，再次證明了現代編譯器的效率。該軟件庫還針對PMSM電機提供一個穩健的無傳感器控制算法(基于磁通觀測器)，以及一個超高速內部永磁電機 (IPM)專用控制算法。當然，該軟件還支持普通轉速和位置傳感器(增量編碼器、霍爾傳感器或轉速傳感器)。通過使用隔離傳感器或分流器，STM32支持三種電流檢測方法。STM32外設可以實現一個創新的單電流檢測方法，利用成本最低的配置(一個簡單的獨特的電阻器)執行矢量控制。因為能夠最大限度降低本征電流失真率，這項技術已取得專利權。

意法半導體目前的主要開發項目是控制電機直到靜止狀態的無傳感器永磁電機控制和內置功率因數校正功能的雙電機控制。最近，意法半導體成功演示了單電流檢測方法，僅一個STM32微控制器就能執行兩個單電流檢測矢量控制功能，同時還用一個40 kHz的控制回路管理PFC級(詳見圖1)。

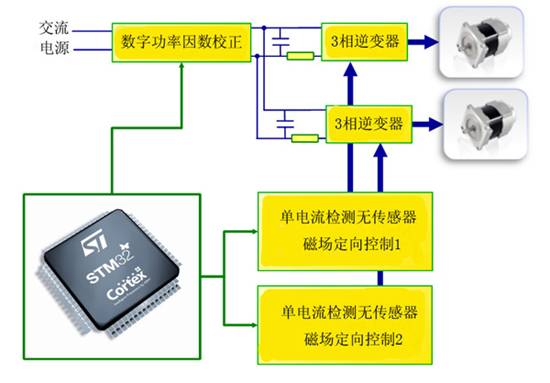

圖1：STM32F103HD可以同時處理雙電機控制和數字PF

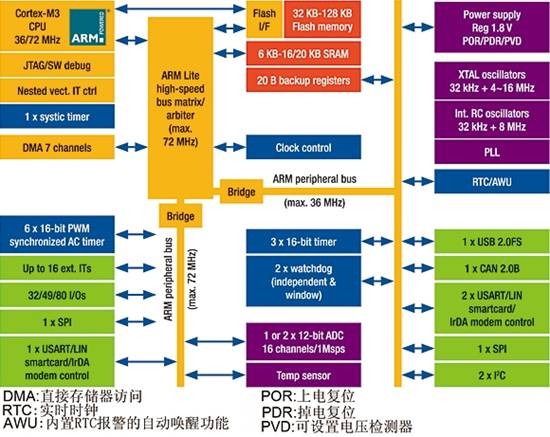

圖 2：STM32F103中容量微控制器結構框圖

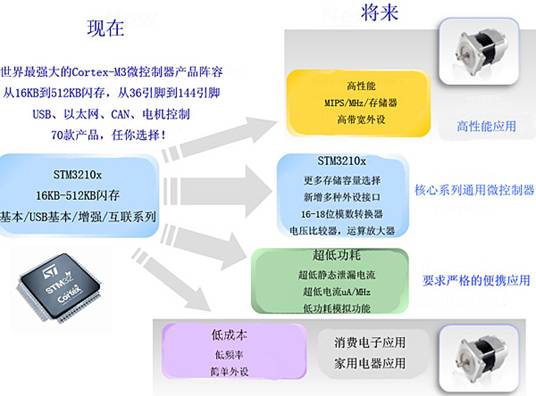

圖 3：STM32：強固的增長基礎

從功率開關分立器件，到復雜的系統芯片，意法半導體承諾以其獨有的產品組合長期支持電機控制市場。STM32微控制器產品線將繼續沿四個新方向部署，如圖3所示，其中兩個方向適用于電機控制。第一個產品線將面向低成本市場，開發低端的16位電機控制微控制器。另一個產品線以高性能為訴求，面向需要更高處理性能、更大存儲容量和高帶寬接口的應用。如此寬廣的產品組合結合Cortex-M3內核，勢必確立STM32架構適用于現在和未來電機驅動的多功能性。
