激光二極管(LD)的工作原理基于受激輻射發光，通過電流注入在有源區產生光子，并在諧振器內反射形成激光。? 激光二極管的結構包括P型和N型半導體，中間是一個未摻雜的本征半導體區域。當正向偏壓施加時，電子和空穴被注入到有源區，電子從導電帶跳至價帶與空穴復合，釋放出光子。這個過程涉及吸收、自發發射和受激發射三種機制。受激發射是激光二極管產生激光的關鍵過程，每個入射光子能誘導出兩個同相位、同波長的光子。?12激光二極管的發射過程需要超過一定的閾值電流，低于閾值電流時，二極管表現為發光二極管(LED)，發出非相干光。當電流超過閾值時，光子在有源層內被放大，并在諧振器內反射，形成激光束。這種反射和產生越來越多的光子的過程產生非常強烈的單一波長的激光束。

激光二極管在電力電子和通信領域有廣泛應用，如信號傳輸、光纖通信、光盤讀寫和自動化傳感器等。盡管激光二極管對溫度和光反饋敏感，且成本較高，但其快速響應和高量子效率使其在高精度應用中顯著優于LED。激光二極管中的P-N結由兩個摻雜的砷化鎵層形成。它有兩個平端結構，平行于一端鏡像(高度反射面)和一個部分反射。要發射的光的波長與連接處的長度正好相關。當P-N結由外部電壓源正向偏置時，電子通過結而移動，并像普通二極管那樣重新組合。當電子與空穴復合時，光子被釋放。這些光子撞擊原子，導致更多的光子被釋放。隨著正向偏置電流的增加，更多的電子進入耗盡區并導致更多的光子被發射。最終，在耗盡區內隨機漂移的一些光子垂直照射反射表面，從而沿著它們的原始路徑反射回去。反射的光子再次從結的另一端反射回來。光子從一端到另一端的這種運動連續多次。在光子運動過程中，由于雪崩效應，更多的原子會釋放更多的光子。這種反射和產生越來越多的光子的過程產生非常強烈的激光束。在上面解釋的發射過程中產生的每個光子與在能級，相位關系和頻率上的其他光子相同。因此，發射過程給出單一波長的激光束。為了產生一束激光，必須使激光二極管的電流超過一定的閾值電平。低于閾值水平的電流迫使二極管表現為LED，發出非相干光。

何謂注入電流-光輸出 (I-L) 特性?

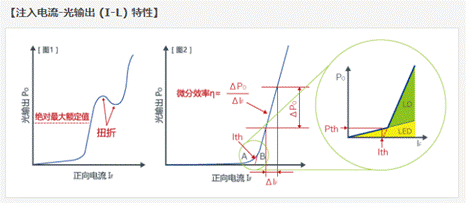

下圖是注入電流-光輸出 (I-L) 特性。

如果激光二極管通過放大得到的增益(Gain)高于內部損耗和磁鏡損耗，則產生振蕩。即存在振蕩電流閾值。

最大輸出受到扭折(電流-光輸出直線的折彎)、COD(端面光破壞)、溫度引起的熱飽和等的限制。

注入電流-光輸出 (I-L) 特性：測量方法

測量激光二極管的光輸出時使用光功率計。

設置受光面時，使激光的所有光束都入射到光功率計的受光面上。

將受光面相對光軸傾斜5~20°，以避免來自光功率計受光面的反射光返回到激光二極管。

I-L特性表示正向電流 (IF) 和光輸出 (PO) 的關系，可讀取閾值電流 (Ith) 和工作電流 (Iop) 。

監視電流 (Im) 是用內置的光電二極管監視從激光芯片后面射出的激光時的輸出電流。

【測量示意圖】

注：

因?yàn)檫@些測量受溫度影響很大，所以請?jiān)诩す舛O管上安裝散熱板，使用溫度控制器在控制殼體溫度的狀態下測量。
