在邊緣智能、物聯網、5G通信和自動駕駛等技術的快速發展下，FPGA市場需求呈現爆發式增長。國產FPGA也在這場技術浪潮中嶄露頭角，吸引了廣大行業人士的關注。 今天，米爾電子基于安路科技最新一代國產工業級FPGA FPSoC——發布MYC-YM90X SOM模組及評估板套件。該產品采用安路飛龍DR1M90， 95K LEs 可編程邏輯，片上集成 64位2x Cortex-A35 @1GHz處理器，適用于復雜的實時嵌入式系統應用，支持多種內存接口和豐富的外設端口，滿足多樣化場景需求。

通過硬核NPU，JPU，MIPI 來支持邊緣智能應用，為FPGA市場注入新的活力。SOM模組標配1GB DDR3和8GB eMMC大容量存儲，滿足用戶數據處理日益增長需求。

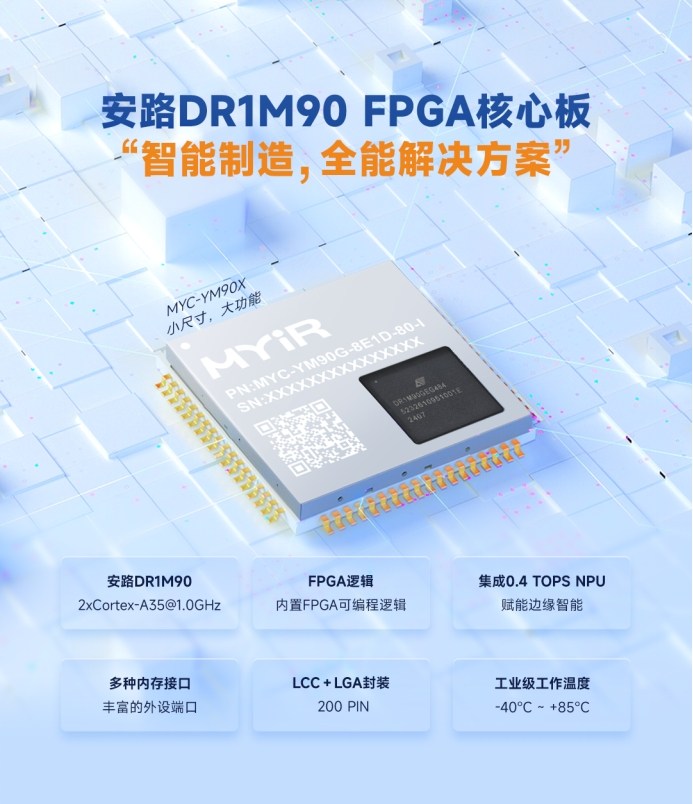

MYC-YM90X核心板——小尺寸，大功能

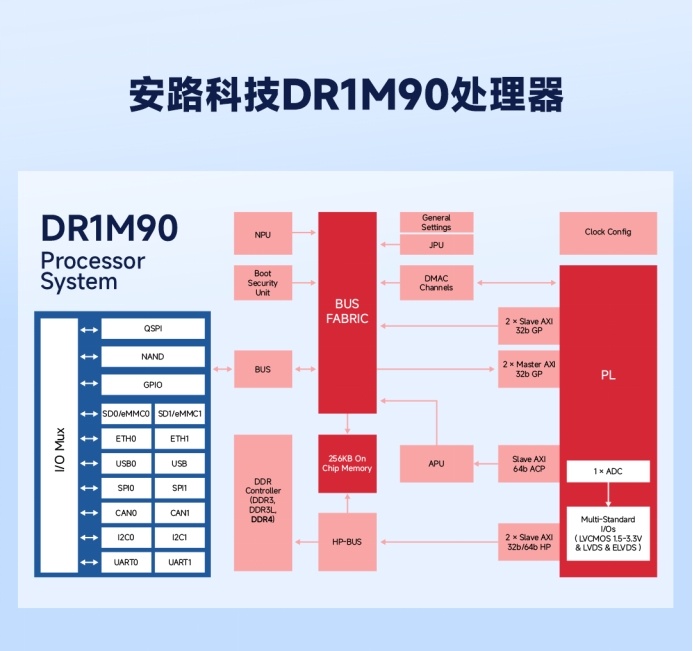

安路飛龍DR1M90：高性能與豐富接口賦能邊緣計算

DR1M90是安路科技推出的SALDRAGON系列高性能FPSoC器件之一。它集成了雙核ARM Cortex-A35處理器、FPGA可編程邏輯和可編程加速引擎，延續了安路科技FPSoC家族的低功耗、軟硬件可編程和高擴展性的優勢。

核心亮點

1. 高性能計算(PS)：雙核ARM v8架構，主頻高達1GHz，滿足復雜嵌入式系統的實時性需求。

2. 可編程邏輯(PL)：提供94,464 LEs、240 DSP48單元、5.4Mb Bram，支持靈活的硬件加速功能。

3. 可編程加速引擎(NPU，JPU)：搭載0.4 TOPS NPU與JPU圖像編解碼單元，專為高效邊緣計算與視頻處理設計。

4. 豐富接口支持(connect)：支持LVCMOS、LVDS、三速以太網、USB、CAN-FD和MIPI等高速接口，通過PL側可編程IO拓展更多用戶可定制接口。

Mutilchip à One chip FPSoC 單片全場景解決方案

集成加速引擎，助力邊緣智能

雙核Cortex-A35 + 95K LEs等效邏輯單元，定義邊緣智能新高度

開發資源豐富，快速上手

米爾為MYC-YM90X核心板及開發板提供完善的開發資源，包括：

· 操作系統支持：預裝Linux系統，支持用戶定制化開發。

· 配套文檔：詳細的用戶手冊、原理圖PDF、BSP源碼包和外設驅動。

· 開發工具：提供成熟的開發環境和技術支持，幫助開發者快速啟動項目。

強勁邊緣智能平臺，定義行業新標準

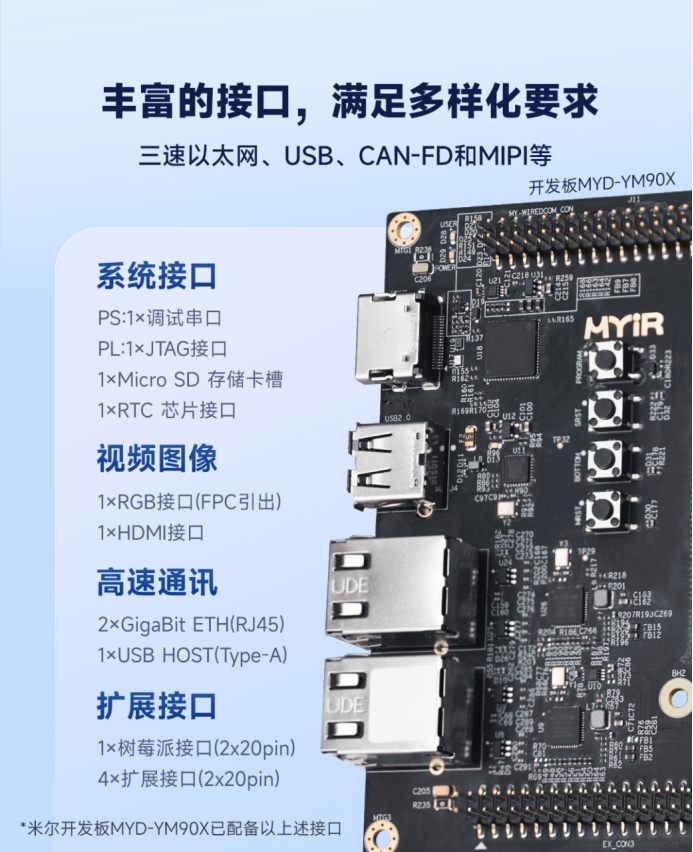

評估板接口豐富，開箱即用

配套軟件開發資源豐富

MYC-YM90X核心板：工業級品質與緊湊設計

MYC-YM90X集成了DR1M90、DDR、eMMC、QSPI、WDT、Osc、Power IC等電路，在50mm x 52mm x 1.6mm的緊湊尺寸中實現了高功能密度。

工藝設計

? 12層高密度PCB設計：采用沉金工藝生產，具備獨立接地信號層，提升信號完整性。

? LCC + LGA封裝：核心板背面設計有200個引腳，確?？煽亢附优c穩定連接。

? 工業級元器件：經過寬溫、高濕、振動等環境適應性測試，適應惡劣工業條件。

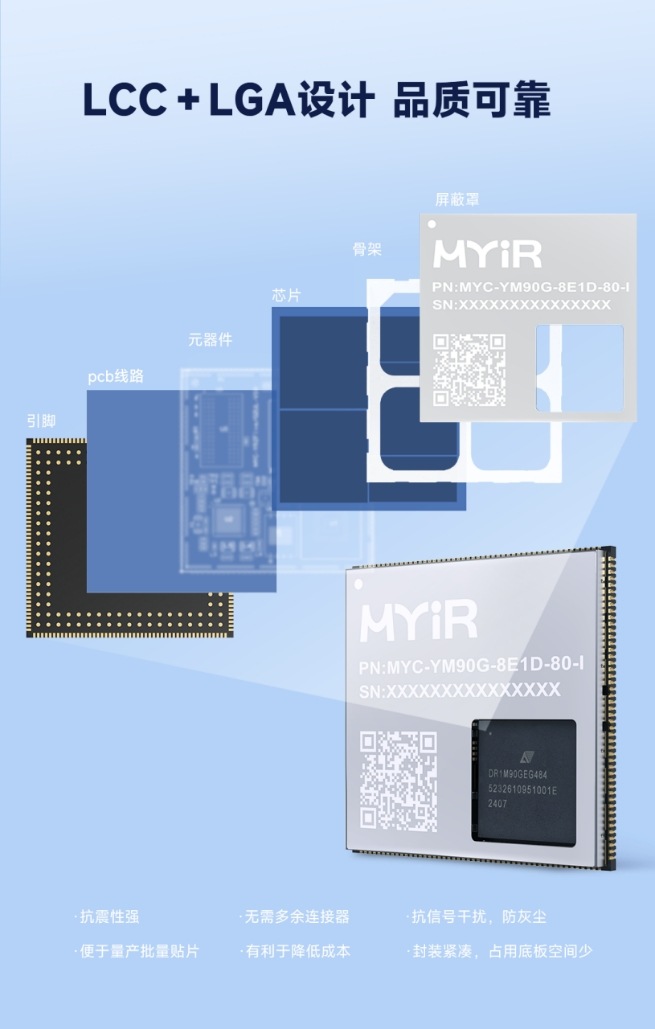

LCC+ LGA封裝，小尺寸，大功能!

自有工廠，國際認證標準，品質可靠

多元化應用場景

憑借強大的邊緣計算能力和廣泛的接口支持，MYC-YM90X核心板在以下領域具有廣泛的應用前景：

· 機器視覺：支持復雜圖像處理與實時邊緣計算。

· 工業控制：滿足工業設備高實時性與穩定性要求。

· 能源電力：優化智能電網與新能源設備的運行效率。

· 汽車電子：賦能智能駕駛與車載系統。

多場景應用，工業級設計的最佳選擇

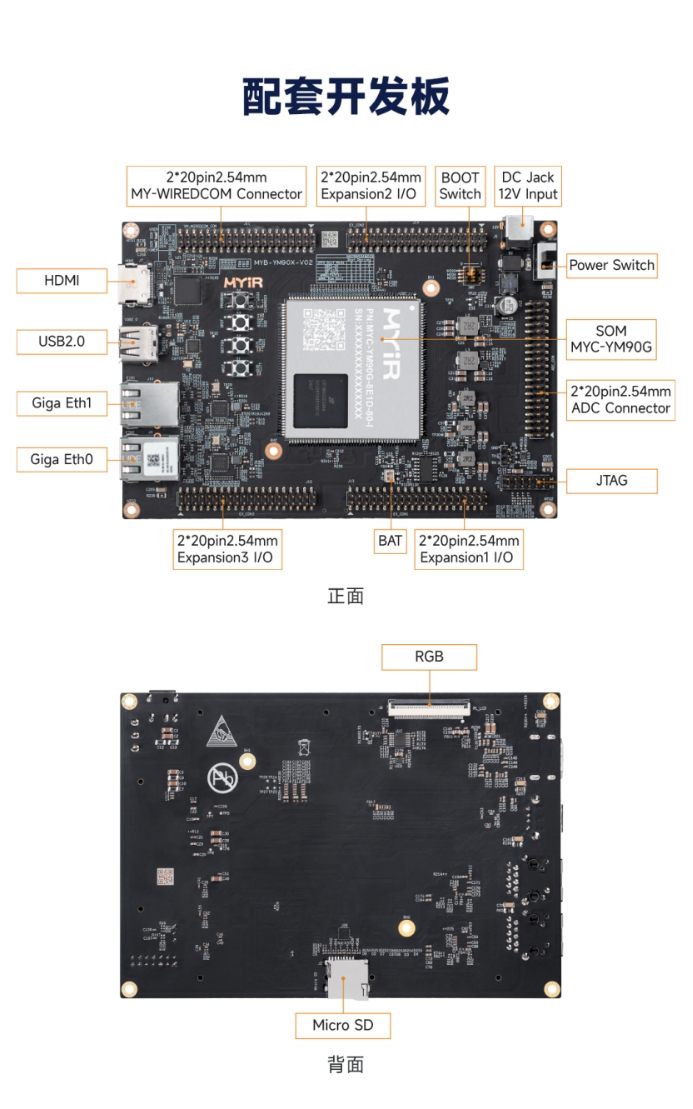

配套開發板型號與核心板配置

MYC-YM90X核心板支持多種型號配置，用戶可根據項目需求選擇不同存儲與接口規格。此外，米爾提供全套開發板解決方案，包含必要的外圍接口模塊，助力用戶快速搭建測試環境。

結語

國產FPGA正以強勁的勢頭推動技術創新，安路DR1M90核心板及其開發板作為代表性產品，為邊緣計算和人工智能應用提供了強大的技術支持。米爾電子將繼續以客戶需求為中心，提供高品質、高可靠性的國產化解決方案，助力更多企業實現數字化轉型與技術升級。
