直流直流轉換器是一種機電設備或電路,用于根據電路要求將直流電壓從一個電平轉換到另一個電平。屬于電力轉換器家族,直流-直流轉換器可用于電池等小電壓應用或高壓輸電等高壓應用。

在沒有半導體的情況下,低功率項目將直流電壓轉換為更高電壓的一種常見技術是通過振動器電路將直流電壓轉換為交流電壓。然后,使用加電壓變壓器來提高輸出電壓水平,然后是?整流電路 執行直流轉換。在需要大功率的應用中,采用了電動機和發電機的組合.電動機操作發電機,提供所需的負載電壓.這些技術費用昂貴,效率較低,但由于當時沒有其他的方法,因此使用了這些技術。

電力半導體和集成電路的發明導致了不同的較便宜的解決方案,如直流電源,其中高頻交流輸入變壓器。這種設備價格便宜,操作方便.它通過整流器改變再次轉換為直流的電壓。

直流-直流轉換器的操作

轉換器的操作通常采用開關技術.開關操作的DC-DC轉換器根據應用需求將直流電壓從一個電平轉換到另一個電平;輸出電壓因此可以高于或低于輸入值。在轉換過程中,轉換器存儲能量一段時間,并提供不同級別的輸出。能量以磁場的形式儲存在導體的變壓器中,以電場的形式儲存在電容器中。開關電壓轉換比線性電壓轉換更容易處理,也更節能,因為在線性電壓轉換中,功率被熱量耗散。為了達到效率,需要高速升降的半導體器件。高速開關需要一個準確的布局,使電路創建困難。開關模式轉換器的高效率降低了對散熱器的需求,增加了電池的使用壽命。使用Fts可以提高轉換器的效率,因為這些設備執行轉換過程的效率比BJts少損失。

直流-直流轉換器的其他改進包括用功率FET來替換反激二極管同步整流電路,它的電阻較小,減少了開關過程中的損失。

大多數DC-DC轉換器的設計目的是將潮流導向一個方向，從輸入到輸出。然而，所有開關調節電路可以雙向傳輸，通過更換所有二極管控制的有源整流電路在任何方向傳輸功率。雙向轉換器適用于車輛的再生制動等應用，即在駕駛過程中給予車輪動力，在制動時接收動力。

就像所有高頻電路一樣，必須采取一些措施來創建DC-DC轉換器，如組件選擇、連接和開關噪聲，必須設置在一個可接受的水平。最初，創建成本高于線性調節器，但后來由于使用了最新的電路創建技術而降低。如今,DC-DC轉換器是基于IC,需要一些額外的組件。它們也存在于幾個電子結構中的混合配置中。

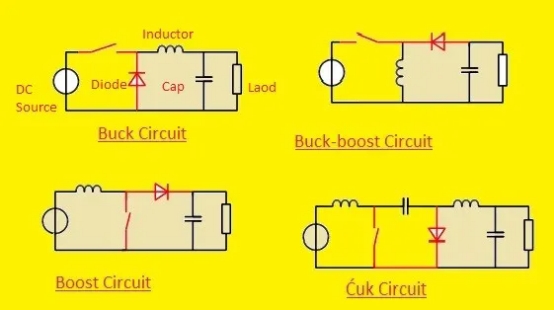

圖1顯示了不同類型的DC-DC轉換器:巴克、塞普、巴克-博斯特和喬克電路。這些電路的輸入位于左側,而輸出則提供給右側的負載。電源開關可以是MOSIFT、IGBT或BJts。

圖1:DC-DC轉換器的類型

直流直流變換器特性

本文介紹了變換器的主要特點.

當前評級

這是最高值的電流轉換器可以提供給負載.

溫度等級

它是直流直流變換器在全負荷運行時必須承受的最高溫度值。操作溫度必須根據等級設置,否則,轉爐可能會損壞和過熱。

波壓

這個值定義了轉換器輸出的波紋電壓.在操作中必須小心這些評級。

電壓等級

直流直流變換器有一些限制,確定了轉換器的電壓轉換能力。

轉換器尺寸和重量

由于開關轉換器可以在更高的頻率工作,他們可以設計一個小足跡。在轉換器的設計過程中,必須在電路的大小及其效率之間找到一個折衷方案。

電動車輛的DC-DC轉換器

在我們周圍移動的許多不同類型的車輛會造成空氣污染、全球變暖和地球資源的枯竭。為了解決這些問題,解決辦法是用?電子束,混合動力車及燃料電池電動車。電動車和混合動力車使用兩種儲能裝置。第一種是多功能儲能系統,用于存儲高能量,第二種是可充電儲能系統(RESS),提供高功率的可逆轉性。MES提供了一個高的練習場,并有良好的再生制動和加速度系統。儲能裝置改變輸出電壓基于負載和高電壓的直流連接為車輛工程師在配置能源存儲元件與牽引驅動。直流直流轉換器可用于電力系統中的接口元件。

汽車轉換器必須輕、小、可靠、有效,并產生低電磁干擾。

電動車直流-直流轉換器的類型

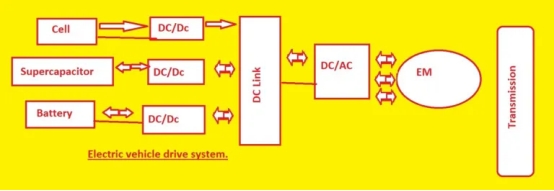

在圖2中,我們可以看到電動汽車中使用的不同類型的轉換器。它展示了至少一個DC-DC轉換器如何將直流連接連接到燃料電池或超級電容器模塊。電動汽車有不同的能源,如燃料電池和電池超級電容器。在電動汽車中,使用一種或多種儲能裝置。降低整體成本和數量,提供良好的運行.常用的能量儲存器是電池和超級電容器。這些設備配置為不同配置的燃料電池棧。正常配置是兩個模塊的平行連接:燃料電池或電池、燃料電池或超級電容器、電池或超級電容器。在這種方法中,功率不是用于控制,而是可以通過分量阻抗值來測量。阻礙取決于不同的參數,如效率和設備的健康狀況。電壓參數也與兩個組件的規格相符。這是燃料電池/電池組合的情況,由于電池的固定電壓,燃料電池在整個時間內必須有相同的功率。在電池或超級電容器組合的情況下,只能使用非常小的電容器能量交換功能。這就是電池電壓的恒定值.可以選擇直流直流變換器的輸出電壓,調節每個器件的功率。由于電池的固定電壓,燃料電池在整個時間內必須有相同的功率。在電池或超級電容器組合的情況下,只能使用非常小的電容器能量交換功能。這就是電池電壓的恒定值.可以選擇直流直流變換器的輸出電壓,調節每個器件的功率。由于電池的固定電壓,燃料電池在整個時間內必須有相同的功率。在電池或超級電容器組合的情況下,只能使用非常小的電容器能量交換功能。這就是電池電壓的恒定值.可以選擇直流直流變換器的輸出電壓,調節每個器件的功率。

圖2:電動車直流-直流轉換器的類型

直流直流變換器是一種能在不同級別轉換能量并在磁場和電場中存儲能量的電力轉換電路。本文將討論應用于電動汽車的不同類型的DC-DC轉換器。

非孤立轉換器

非孤立轉換器用于電壓以4:1的比率增加或減少的應用。這樣,輸出和輸入就沒有介質隔離。非孤立轉換器也有子類型:充電泵,巴克,庫克,巴克-博斯特,巴克,和提升。雄鹿用于電壓降低和電壓增加或增加。巴克-博斯特和庫克轉換器用于增加和降低電壓。電荷泵轉換器用于電壓的提升和電壓的倒置,是部分工程的組成部分。

磁變器

直流直流轉換器定期存儲能量,并在電感器或變壓器中釋放能量,頻率值為300千赫茲至10千兆赫。通過穩定性,可以控制為傳輸負載所需的功率充電的責任周期。

有了這個控制器,可以在輸入和輸出電流之間使用,也可以通過電路維護恒定功率。有變壓器的轉換器可以在輸入和輸出之間提供操作.

孤立轉換器

在這些轉換器中,使用高頻變壓器。對于輸出完全與輸入分離的應用程序,使用此轉換器。有不同類型的孤立轉換器,如半橋,全橋,飛黑色向前,和推拉直流轉換器。這些轉換器可用作雙向轉換器。

電動直流直流轉換器的特性

對于接口,燃料電池DC-DC轉換器提高燃料電池電壓和調節直流鏈路電壓。而超級電容器的接口需要可逆直流轉換器.具有一定設計和應用特點的直流直流轉換器有不同的類型。但就車輛而言,下文列出的一些考慮因素如下:

· 車輛使用的轉換器效率必須很高

· 轉爐必須體積小重量小

· 電磁干擾較少

· 從燃料電池得到的波波

· 該函數必須提供電壓上升或上升功能

· 功率轉換器流量的調節提供了轉換器輸入電壓的不同變化

每種轉換器都有其優點和缺點.像DC-DC增強器轉換器不遵循電隔離。輸入量和輸出量的巨大變化會引起開關的應力,這種電路效應會受到高電流和電壓波紋的影響,也會面臨很大的問題。

簡單的多通道轉換器有助于減少輸入輸出電流和電壓的波紋,增加電路的重量,提高效率。該電路不適合高電壓升幅比,因為通過電路的阻抗限制了工作周期,導致最高升幅比約為4。因此,需要兩個系列配置的升壓轉換器才能獲得一定的電壓增益。全橋式直流轉換器用于需要電氣隔離的應用。由于電壓和電流值較低,全橋直流直流變換器適用于大功率輸電。它在輸入和輸出時面對小電壓和電流的波紋.

直流直流轉換器的優點

· 轉換器的使用簡化了電源的電路

· 轉換器的使用使電路和工程中的電池空間消失

· 它提供負極性和正極性的有組織產出

· 直流控制電路使用此設備,電壓調節器使用此模塊

· 它屬于混合電路,它的所有電路部件都在一個單一的結構或外殼中。

· 它有助于在需要時延長電壓

· 該設備的主要優點是它在電路的輸入和輸出端之間提供隔離。

直流直流變換器的缺點

· 這些轉換器在操作過程中引起噪音

· 它具有高的波紋電流和高的黃土和高的輸入和輸出電容值。

· 轉換器的電路很昂貴

· 這些電路提供不穩定的電壓和電流供應.

結論

直流直流轉換器是一種根據電路和項目要求,有助于直流電壓轉換到其他級別,無論是更高或更低級別的電子設備。它是電源的一個基本部分,改變電壓值,以操作不同的應用,無論是低或高直流電壓。它是電動車的主要部件,由電池組成,提供高直流電壓。由于電動機組件在不同的電壓水平(高或低)上工作,所以使用這些組件的電壓值。直流直流轉換器已經成為電動車和其他在不同直流水平運行的電子項目的重要組成部分。
