導言

一些理想的操作放大器配置假設反饋電阻顯示完美匹配。實際上,電阻的非意識形態會影響各種電路參數,如共模排斥比、諧波失真和穩定性。例如,如圖1所示,一個單端放大器被配置為平移地面參考信號到2.5V的通用模式需要一個良好的CMRR。這個2.5V級轉換器的輸出偏移量為50mv,假設有34dbCMRS,沒有輸入信號,它甚至可以壓倒LSB,抵消12位ADCS和驅動程序的誤差。

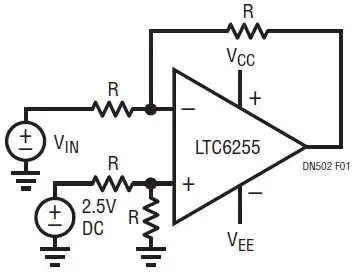

圖1單端操作放大器用作電平轉換器

對于一個操作放大器,34db是一個不理想的CMRS。然而,一個1%公差電阻的反饋網絡可以將CMRR限制到34db,而不管OP放大器的性能如何。高度匹配的電阻器,如LT能提供的電阻器,可用0.01%、0.025%和0.05%的匹配,確保設計者能夠接近或滿足放大器數據表規格。本設計說明比較了LT5400厚膜,0402,1%公差表面貼裝電阻器。對于LTC6362OP放大器周圍的反饋,這些電阻考慮了CMRR、諧波失真和穩定性,如圖2所示。

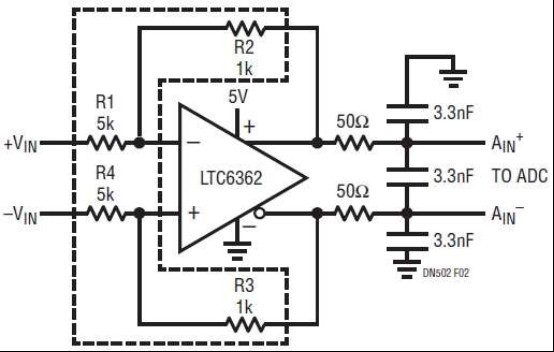

圖2完全差動操作放大器配置為V 在外面 /V 在…中 = 0.2

普通模式排斥比

為了在常見模式噪聲的存在下獲得精確的測量結果,高的CMRR是很重要的。輸入CM經常被定義為差增益的比率(V 外(差) /V (不同) )至輸入共同模式至差速器轉換(V 外(差) /V (厘米) ).

在理想的單端全微分放大器中,只有輸入微分級影響輸出電壓。然而,在實際電路中,電阻不匹配限制了可用的CMRR?？紤]此電路配置,以衰減對2V的信號。使用典型的表面貼裝電阻與2%匹配(1%公差),最壞情況下來自電阻的CMRR貢獻是30db。用0.01%的公差,0.02%的匹配,最壞情況下的CMRR貢獻電阻是70db。遺留集束彈藥風險方程中的一個限制因素是:

這個表達式減少了典型電阻的電阻匹配率,但是lt5400采取了額外的步驟,通過限制電阻對R1/R2和R4/R3的匹配,提供改進的CMRR。通過將這個方程定義為CMRR的匹配,LT5400提供了比電阻匹配比更好的精確度。例如,LT5400A擔保:

把最壞情況下的CMR提高到82db。

該電路的一個實驗測試結果是,用1%的公差電阻產生50.7db(高電阻匹配有限公司),用lt5400產生86.6db。在這種情況下,一個2.5V的通用模式輸入將會產生一個1.5MV的偏移量與1%的厚菲林電阻和一個23VV的偏移量與LT5400,使它適合18BITADC應用,其中直流精度是關鍵的。

諧波變形

在為精密應用選擇電阻時,諧波失真也很重要。電阻器上的大信號電壓可能會根據大小和材料而顯著改變電阻。這個問題在許多基于芯片的電阻器中出現,并且隨著電阻器功率水平的增加自然變得更加嚴重。表1比較了厚膜、通孔和基于大功率驅動和類似功率驅動的LT5400電阻的變形情況。結果表明,對于一個給定的信號,LT5400比其他類型的電阻器扭曲的信號少得多。

表1對于給定功率級,LT5400比其他電阻類型更線性穩定.

圖3顯示了LT5400中電阻器之間分布電容的模型。為了實現高精度的匹配和跟蹤在LT5400,許多小型SICR電阻器配置成串聯和并行。由于復雜的相互作用,LT5400電阻可以被建模為一系列極小的電阻,在相鄰的片段之間,在單個片段和暴露的墊片之間具有寄生電容。相比之下,典型的表面貼裝電阻,在沒有緊密布局的情況下,通常表現出的寄生電容明顯減少。

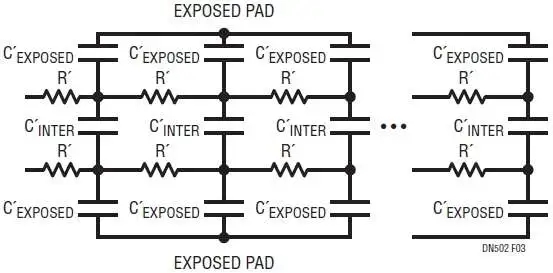

圖3匹配電阻電路中分布式電容的簡單模型。R'組件的總和創建了一個等效的單電阻.C'的凈效應 中間的 是1.4pf和C的濾波效應是5.5pf

當曝光墊接地時,可以減輕電阻間電容的影響。然而,即使在接地暴露的墊片后,這個電容仍然影響電路的穩定性,因?yàn)樗纯傠娮璩艘钥傠娙莸捻樞蛐纬梢粋€(gè)寄生極。

由于超射與相位邊緣成反比,最小一步響應超射是保證電路穩定性的好方法。未補償?shù)腖T5400配置顯示27%,相比之下,0402配置顯示出17%的超調。然而,實現8%過超所需的補償電容在兩種配置中大致相同:18pf與lt5400;15pf與0402電阻。在幾乎相同的補償下,這兩個電路顯示出相似的穩定性特性.

結論

精確放大器和ADCS的實際性能通常很難實現,因?yàn)閿?shù)據表規格具有理想的組件。仔細匹配的電阻網絡,如LT5400所提供的,比離散組件更能精確匹配數量級,確保精確集成電路符合數據表規格。
