需要多個輸出電壓的系統通常使用回彈轉換器.在這些多輸出回彈轉換器中,同時對所有輸出電壓保持良好的調節是一個巨大的挑戰。

利用同步整流器可以提高輸出電壓之間的交叉調節。同步整流器平衡輸出電壓,但權衡的是,繞組中的根-中方(RMS)電流較高,在輕載時效率降低。在這個權力提示中,我將繼續討論一個特殊的案例,這個案例會產生同樣大小的正負輸出。在這種情況下,適當放置單一電容器可以改善跨所有負載條件的交叉調節。

圖1a 展示了一個簡化的示意圖,以其正常的配置,48V到12V的供應。要實現這里提出的技術,您必須首先稍微洗刷輔助連接,如圖所示: 圖1b ,加入電容C3,并將二極管D-2從二次繞組的低端移到高端。另外,請注意,兩個變壓器二次繞組不再共用一個連接。除了加了電容器,C3, 圖1b 在電力上等于 圖1a .

圖1 雙輸出回彈用品的典型配置;重新配置和添加一個電容器,如所示,改進交叉調節(b)。

圖2a 顯示當?shù)谝患娟P(guān)閉,首被告及次被告均在導電時電路的狀態。在此狀態下,變壓器通過二次繞組向兩個輸出輸出能量。請注意,C3與+12V輸出平行連接,因此充電到相同的電壓水平。

圖2B 顯示當Q1啟用時,首被告及次被告均處于反向偏倚及非正常狀態。在這種狀態下,能量作為輸入電壓的主要繞組電荷被磁化地儲存在變壓器中。在這種情況下,只要兩個二次繞組有相同的轉動次數,C3的電壓等于-12V輸出量的大小,如下面的方程所示。 圖2B .當電路在這兩種狀態之間輪換時,電容C3充當電荷泵,幫助保持輸出電壓的大小平衡。這種電荷泵效應可以補償電路中寄生元素引起的電壓失調。如果兩個二次繞組有不同的轉動次數,這種技術將不起作用。

圖2

圖3 給出了主繞組和二次繞組泄漏電感的模擬原理模型.,這些泄漏的電感會引起監管上的巨大差異。主電感的泄漏導致主電壓座出現在主電壓座上,而主電壓座與二次繞組相連接。二次繞組上的泄漏電感降低了兩個輸出電壓之間的耦合。

圖3 研究泄漏電感對輸出電壓調節的影響的模擬模型示意圖

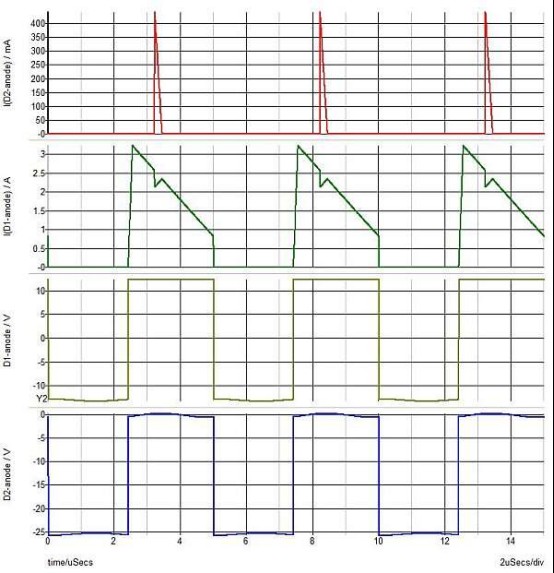

圖4 顯示輸出二極管中的電壓和電流波形時,加載+12V輸出為1.A,-12V輸出為10MA。加1-F電容C3不僅可以保持兩個輸出的良好耦合,而且還可以過濾泄漏引起的電壓座對初級繞組的影響。請注意較輕負載-12V輸出的二極管電壓上的小振蕩。這種振蕩是由與電容C3的泄漏感應共振引起的,導致-12V輸出二極管的導電相移。電流波形形狀是有趣的,因?yàn)?12V電流保持一個三角形,減去+12V二次繞組電流。

圖4 輸出二極管上的電壓和電流波形,+12V輸出載于1a,-12V載于10mA

的圖表 圖5 顯示添加電容器的調節影響。這里,模擬繪制了不同的負載條件對兩個輸出,無論是有和沒有添加電容器。

沒有電容器,12V輸出電壓顯著上升,隨著12V負載下降到零。與電容器,兩個輸出跟蹤在3%范圍內整個負載范圍.這些結果與使用同步整流器取得的結果相似,但沒有增加RMS繞組電流的懲罰,而且增加的成本和復雜性很少。

圖5 仿真結果表明,加入單一電容器可以大大提高交叉調節。

總而言之,寄生滲漏電感共同降低了多個輸出電源的調節。在供給量相等的正負輸出的情況下,加入一個單一電容可以極大地改善調節。

在輸出電壓大小不同的多輸出電源中,使用同步整流器可能是改進交叉調節的最佳途徑。

下一次設計雙輸出電源時,請考慮實施這項簡單的技術,以提高設計的性能。
