隨著電子設備性能的不斷提升，散熱問題成為了設計中不可忽視的一環。散熱不良不僅會導致設備性能下降，還可能縮短設備的使用壽命。以下是十種提高PCB散熱效率的策略。

在電子設備中，PCB線路板的散熱問題至關重要。隨著電子產品的性能不斷提升，其產生的熱量也隨之增加，因此，合理的散熱設計是確保電子設備穩定運行的關鍵。

對于電子設備來說，工作時都會產生一定的熱量，從而使設備內部溫度迅速上升，如果不及時將該熱量散發出去，設備就會持續的升溫，器件就會因過熱而失效，電子設備的可靠性能就會下降。

1、利用PCB板材的散熱潛力

盡管傳統的PCB板材如覆銅環氧玻璃布基材在電氣性能上表現出色，但其散熱能力有限。為了應對高功率密度的挑戰，現代PCB設計需要考慮板材的熱傳導性能。通過優化板材選擇和布局，可以顯著提高散熱效率。

2、散熱器和導熱材料的應用

對于高功率器件，單純的PCB散熱可能不足以滿足需求。這時，可以采用散熱器或?qū)岚鍋?lái)輔助散熱。對于多個發熱器件，可以考慮定制散熱罩或平板散熱器，并使用熱相變導熱墊來提高接觸效率。

3、器件排列的優化

在設計PCB時，應根據器件的發熱量和耐熱性進行分區排列。將耐熱性差的器件放置在冷卻氣流的上游，而將耐熱性好的器件放置在下游，以實現更有效的熱管理。

4、走線設計的策略

合理的走線設計對于散熱同樣重要。通過增加銅箔線路和導熱孔，可以提高PCB的熱傳導效率。同時，計算PCB的等效導熱系數，有助于評估和優化散熱設計。

5、布局的細致調整

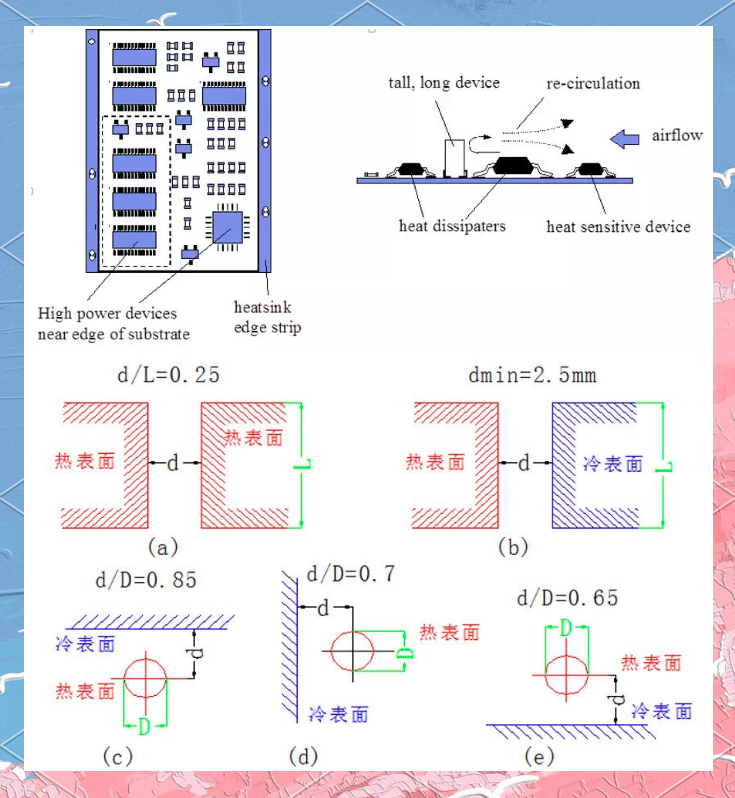

在PCB布局中，大功率器件應盡可能靠近邊緣布置，以縮短熱傳導路徑。在垂直方向上，應將這些器件布置在上方，以減少對其他器件的影響。

6、空氣流動路徑的規劃

空氣流動是PCB散熱的關鍵。設計時應考慮空氣流動路徑，合理配置器件，避免在某些區域形成較大的空域，以促進空氣流動。

7、敏感器件的安置

對于溫度敏感的器件，應將其安置在溫度較低的區域，避免直接放置在發熱器件的上方，并在水平面上進行交錯布局。

8、發熱器件的散熱優化

將功耗高和發熱大的器件布置在散熱條件最佳的位置附近，避免將它們放置在PCB的角落和邊緣，除非有額外的散熱裝置。

9、避免熱點的集中

在PCB設計中，應避免功率密度過高的區域，以防止熱點的形成。通過均勻分布功率，可以保持PCB表面溫度的均勻性。

10、創新散熱技術的應用

除了傳統的散熱方法，還可以探索如熱管、相變材料、微通道冷卻等創新散熱技術，以適應不斷增長的散熱需求。

PCB線路板的散熱方式多種多樣，包括基礎散熱設計、散熱片與散熱背板、風扇散熱、熱管散熱、散熱膏與散熱管道等。

電子設備在運行過程中會產生熱量，導致內部溫度急劇上升。若不及時散熱，設備將持續升溫，可能引發器件過熱失效，進而損害電子設備的可靠性。因此，對PCB電路板進行合理的散熱設計顯得尤為重要。接下來，我們將深入探討PCB電路板的散熱技巧。

通過PCB板本身散熱

目前，覆銅/環氧玻璃布基材和酚醛樹脂玻璃布基材是PCB板材的主流選擇，同時還有少量的紙基覆銅板材在使用。這些基材在電氣性能和加工性能方面表現出色，然而它們的散熱性相對較差。在高發熱元件的散熱過程中，通常無法依賴PCB本身的樹脂來傳導熱量，而是主要依靠元件表面向周圍空氣的自然散熱。

然而，隨著電子產品向部件小型化、高密度安裝和高發熱化組裝的方向發展，僅靠元件表面的小面積散熱已經遠遠不夠。同時，QFP、BGA等表面安裝元件的廣泛使用導致元器件產生的熱量大量傳遞給PCB板。因此，提升與發熱元件直接接觸的PCB自身的散熱能力，通過PCB板將熱量傳導或散發出去，成為了解決散熱問題的關鍵。

一種有效的解決方法是在PCB上增加散熱銅箔，并采用大面積的電源地銅箔。這樣不僅可以增強PCB的散熱能力，還能提高其導電性能，從而有效地解決散熱問題。

▼熱過孔技術

在解決PCB散熱問題時，熱過孔技術是一種重要的方法。通過在PCB上設計過孔，將高發熱元件產生的熱量直接傳導至PCB的另一面，再通過大面積的銅箔與外部散熱裝置連接，實現高效的熱量散發。這種技術有效地提升了PCB的散熱能力，確保了電子產品的穩定性和可靠性。

▼IC背面露銅技術，降低銅皮與空氣間的熱阻

在提升PCB散熱效果的探索中，IC背面露銅技術嶄露頭角。通過將IC背面的銅皮露出，增加其與空氣的接觸面積，從而有效降低了銅皮與空氣之間的熱阻。這一技術手段不僅改善了散熱條件，還有助于提升電子產品的整體性能。

PCB布局優化：

熱敏感器件應置于冷風區域，以確保其穩定工作。

溫度檢測器件需放置在溫度最高的位置，以便實時監測散熱情況。

在同一印制板上，器件應依據其發熱量及散熱需求進行分區排列。發熱量較小或耐熱性較差的器件，如小信號晶體管、小規模集成電路等，應置于冷卻氣流的上游;而發熱量大或耐熱性好的器件，如功率晶體管、大規模集成電路等，則宜放在冷卻氣流的下游。

水平方向上，大功率器件應緊靠印制板邊緣，以縮短傳熱路徑;垂直方向上，則應盡量將其布置在印制板上方，減少工作時對其他器件溫度的影響。

設計時需充分考慮空氣流動路徑，合理布局器件或印制電路板，以提升散熱效果。

空氣在流動時總是傾向于選擇阻力較小的地方，因此在設計印制電路板時，應避免在某個特定區域留下大面積的空域。同樣，在整機中配置多塊印制電路板時，也需注意這一問題。對于那些對溫度敏感的器件，最好將它們安置在溫度最低的區域，例如設備的底部，并確保它們不會直接置于發熱器件的上方。為了更有效的散熱，多個器件應在水平面上進行交錯布局。此外，應將功耗最高且發熱量最大的器件放置在散熱效果最好的位置附近。同時，要避免將發熱量較高的器件置于印制板的角落或邊緣，除非這些區域附近配備了散熱裝置。在規劃功率電阻時，應盡量選擇尺寸較大的器件，并在調整印制板布局時為其提供充足的散熱空間。此外，還需注意元器件之間的間距設計。

0高發熱器件的散熱解決方案

在印制電路板中，當少數器件發熱量較大時(少于3個)，我們可以考慮在器件上增加散熱器或?qū)峁軄?lái)進行散熱。若溫度仍無法降低，還可以采用帶有風扇的散熱器，以強化散熱效果。

然而，當發熱器件數量較多時(多于3個)，我們則需要采用大型的散熱罩(板)。這種散熱罩是根據PCB板上發熱器件的布局和高低來定制的專用散熱器，或者是在一個大的平板散熱器上按照元件的高低位置進行摳孔。

使用時，將散熱罩整體覆蓋在元件面上，通過與每個元件的緊密接觸來進行散熱。但需要注意的是，由于元器件裝焊時的高度一致性可能存在問題，這種直接接觸的散熱方式效果并不總是最佳。為了改善這一問題，我們通常會在元器件面上加入柔軟的熱相變導熱墊，以提高散熱效果。

在采用自由對流空氣冷卻的設備中，應優先考慮將集成電路(或其他器件)按照其縱長或橫長方向進行排列，以優化散熱效果。

通過合理的走線設計實現散熱是關鍵。由于PCB板材中的樹脂導熱性不佳，而銅箔線路和孔則是優良的熱導體，因此，提高銅箔的利用率并增加導熱孔的數量，是提升散熱效果的重要措施。在評估PCB的散熱能力時，需要綜合考慮由不同導熱系數的材料構成的復合材料，特別是PCB用絕緣基板的等效導熱系數。

在同一塊印制板上，應依據器件的發熱量及散熱需求進行合理分區。發熱量較小或耐熱性較差的器件，例如小信號晶體管、小規模集成電路以及電解電容等，應置于冷卻氣流的最上游，即入口處。而發熱量大或耐熱性好的器件，如功率晶體管、大規模集成電路等，則應置于冷卻氣流的最下游。

在水平布局上，應盡量將大功率器件靠近印制板的邊緣，以縮短傳熱路徑。同時，在垂直方向上，大功率器件也應靠近印制板的上方，以減少其工作時對其他器件溫度的影響。

印制板的散熱主要依賴于空氣流動，因此，在設計過程中需深入研究空氣的流動路徑，并據此合理布置器件或印制電路板。由于空氣流動傾向于阻力較小的區域，所以在配置器件時，應避免在某處留下較大的空域。此外，整機中多塊印制電路板的配置也需考慮這一問題。

將溫度敏感的器件置于溫度最低的區域，例如設備的底部，以避免其直接置于發熱器件的正上方。在水平面上，建議多個器件交錯布局，以確保散熱效果。

將功耗最高、發熱量最大的器件置于散熱效果最佳的位置附近。同時，要避免將發熱量較高的器件置于印制板的角落或邊緣，除非這些位置附近配備了散熱裝置。

在功率電阻的設計上，應盡可能選擇尺寸較大的器件，并在調整印制板布局時為其提供充足的散熱空間。此外，應努力避免PCB上的熱點集中，力求將功率均勻分布在PCB板上，從而保持PCB表面溫度的均勻性和一致性。

在電路設計過程中，實現功率的嚴格均勻分布往往具有挑戰性。然而，必須采取措施避免功率密度過高的區域，以防出現過熱點，進而影響整個電路的穩定工作。有條件的情況下，對印制電路進行熱效能分析顯得尤為重要。如今，許多專業的PCB設計軟件都配備了熱效能指標分析模塊，這些工具能協助設計師優化電路布局。

在實際應用中，應根據電子設備的具體需求和條件選擇合適的散熱方式。通過合理的散熱設計，可以確保電子設備的穩定運行，延長其使用壽命。
