在通信過程中，信號反射引起的信號有兩種：阻抗不連續和阻抗不匹配。如果阻抗不連續，信號在傳輸線末端突然遇到電纜，阻抗很小。即使沒有，信號也會在這個地方引起反射。這種信號反射的原理類似于光從一種介質反射到另一種介質。

為了消除這種反射，必須在電纜頂部連接與電纜特性尺寸相同的終端電阻，以保持電纜阻抗。因為信號在電纜上的傳輸是雙向的，所以理論上在通信電纜的另一端連接相同大小的終端電阻。在傳輸電纜的末端，只要終端電阻接在電纜特性阻抗上，就永遠不會出現信號反射。但在應用中，由于傳輸電纜的特性與通信波特速率等應用環境有關，特性阻抗不可能完全等于終端電阻，因此信號反射仍然會是靜止的。

信號反射的另一個原因是數據收發器與傳輸電纜之間的阻抗不匹配。由此產生的主要表現在通信線路閑置時，整個網絡數據混亂。

歸根結底，信號反射對數據傳輸?shù)挠绊懯怯捎诜瓷湫盘栍|發了接收器的輸入端比較敏感，使接收器收到錯誤的信號，導致CRC校驗錯誤或整個數據幀錯誤。

影響信號傳輸?shù)牡诙€因素是電纜傳輸過程中信號的衰減。傳輸電纜可視為由分布電容、分布電感和電阻組成的等效電路。

RS-485通訊雖然具有許多優點，但也存在一些缺點。以下是對RS-485通訊缺點的歸納：

敷設困難：

RS-485總線構成的網絡只能以串行布線，不能構成星形等任意分支。串行布線對于小區實際布線設計及施工造成很大難度，不遵循串行布線規則又將大大降低通訊的穩定性。

數據冗余量較大：

在數據傳輸過程中，由于協議本身的特性，可能會產生一定的數據冗余，這在一定程度上影響了數據傳輸?shù)男省?

主機故障影響大：

在RS-485網絡中，如果主機出現故障，可能會導致整個系統癱瘓，因為主機通常負責管理和協調網絡中其他設備的通信。

通信速率受限：

RS-485的通信速率受到傳輸距離的限制。當傳輸距離增加時，為了保證通信的穩定性，通常需要降低通信速率。此外，常用波特率相對較低，如9600bps，這在一定程度上限制了數據傳輸?shù)乃俣群托省?

連接設備數量有限：

雖然RS-485支持多設備連接，但連接的設備數量越多，線路越復雜，通信穩定性越難以保證。因此，在實際應用中，連接的設備數量通常受到限制。

信號衰減問題：

在長距離傳輸時，由于信號衰減和噪聲干擾等原因，可能會出現數據傳輸錯誤或丟失的情況。這需要對傳輸線路進行精心設計和維護，以確保數據的準確性和完整性。

維護成本高：

由于RS-485網絡通常需要較長的傳輸距離和多個連接點，因此維護和故障排查的成本相對較高。特別是在復雜的工業環境中，維護和故障排查可能更加困難。

電氣性能穩定性較差：

RS-485總線自身的電氣性能決定了其在實際工程應用中穩定性較差。在多節點、長距離場合需對網絡進行阻抗匹配等調試，增添了工程復雜性。

總線不帶隔離：

當網絡上某一節點出現故障時，可能會導致系統整體或局部的癱瘓，且難以判斷故障位置。這增加了系統維護的難度和成本。

過壓保護問題：

RS-485收發器工作電壓較低(5V左右)，其本身耐壓也非常低(-7V~+12V)。在長距離傳輸(1200米以上)時，總線通常暴露于戶外，極易因為雷擊等原因引入過電壓。一旦過壓引入，就會擊穿損壞通信節點，且受損后無法恢復。因此，必須采取多種措施對RS-485總線進行保護。

影響RS-485總線通訊速度和通信可靠性的三個因素

1、在通信電纜中的信號反射

在通信過程中，有兩種信號因?qū)е滦盘柗瓷洌鹤杩共贿B續和阻抗不匹配。阻抗不連續，信號在傳輸線末端突然遇到電纜阻抗很小甚至沒有，信號在這個地方就會引起反射，如圖1所示。這種信號反射的原理，與光從一種媒質進入另一種媒質要引起反射是相似的。

消除這種反射的方法，就必須在電纜的末端跨接一個與電纜的特性阻抗同樣大小的終端電阻，使電纜的阻抗連續。由于信號在電纜上的傳輸是雙向的，因此，在通訊電纜的另一端可跨接一個同樣大小的終端電阻從理論上分析，在傳輸電纜的末端只要跨接了與電纜特性阻抗相匹配的終端電阻，就再也不會出現信號反射現象。但是，在實現應用中，由于傳輸電纜的特性阻抗與通訊波特率等應用環境有關，特性阻抗不可能與終端電阻完全相等，因此或多或少的信號反射還會存在。

引起信號反射的另個原因是數據收發器與傳輸電纜之間的阻抗不匹配。這種原因引起的反射，主要表現在通訊線路處在空閑方式時，整個網絡數據混亂。

信號反射對數據傳輸?shù)挠绊?，歸根結底是因為反射信號觸發了接收器輸入端的比較器，使接收器收到了錯誤的信號，導致CRC校驗錯誤或整個數據幀錯誤。

在信號分析，衡量反射信號強度的參數是RAF(RefectionAttenuationFactor反射衰減因子)。它的計算公式如式(1)。

RAF=20lg(Vref/Vinc)(1)

式中：Vref-反射信號的電壓大小;Vinc-在電纜與收發器或終端電阻連接點的入射信號的電壓大小。

具體的測量方法如圖3所示。例如，由實驗測得2.5MHz的入射信號正弦波的峰-峰值為+5V，反射信號的峰-峰值為+0.297V，則該通訊電纜在2.5MHz的通訊速率時，它的反射衰減因子為：RAF=20lg(0.297/2.5)=-24.52dB

要減弱反射信號對通訊線路的影響，通常采用噪聲抑制和加偏置電阻的方法。在實際應用中，對于比較小的反射信號，為簡單方便，經常采用加偏置電阻的方法。在通訊線路中，如何通過加偏置電阻提高通訊可靠性的原理，后面將做詳細介紹。

在通訊電纜中的信號衰減

第二個影響信號傳輸?shù)囊蛩厥切盘栐陔娎|的傳輸過程中衰減。一條傳輸電纜可以把它看出由分布電容、分布電感和電阻聯合組成的等效電路。

電纜的分布電容C主要是由雙絞線的兩條平行導線產生。導線的電阻在這里對信號的影響很小，可以忽略不計。信號的損失主要是由于電纜的分布電容和分布電感組成的LC低通濾波器。PROFIBUS用的LAN標準型二芯電感(西門子為DP總線選用的標準電纜)，在不同波特率時的衰減系數。

在通訊電纜中的純阻負載

影響通訊性能的第三個因素是純阻性負載(也叫直流負載)的大小。這里指的純阻性負載主要由終端電阻、偏置電阻和RS-485收發器三者構成。

在敘述EIARS-485規范時曾提到過RS-485驅動器在帶了32個節點，配置了150Ω終端電阻的情況下，至少能輸出1.5V的差分電壓。一個接收器的輸入電阻為12kΩ，整個網絡的等效電路如圖5所示。按這樣計算，RS-485驅動器的負載能力為：RL=32個輸入電阻并聯||2個終端電阻=((12000/32)×(150/2))/(12000/32)+(150/2))≈51.7Ω

現在比較常用的RS-485驅動器有MAX485、DS3695、MAX1488/1489以及和利時公司使用的SN75176A/D等，其中有的RS-485驅動器負載能力可以達到20Ω。在不考慮其它諸多因素的情況下，按照驅動能力和負載的關系計算，一個驅動器可帶節點的最大數量將遠遠大于32個。

在通訊波特率比較高的時候，在線路上偏置電阻是很有必要的。偏置電阻的連接方法。它的作用是在線路進入空閑狀態后，把總線上沒有數據時(空閑方式)的電平拉離0電平。這樣一來，即使線路中出現了比較小的反射信號或干擾，掛接在總線上的數據接收器也不會由于這些信號的到來而產生誤動作。通過下面后例子了，可以計算出偏置電阻的大?。航K端電阻Rt1=Rr2=120Ω;

假設反射信號最大的峰-峰值Vref≤0.3Vp-p，則負半周的電壓Vref≤0.15V;終端的電阻上由反射信號引起的反射電流Iref≤0.15/(120||120)=2.5mA。一般RS-485收發器(包括SN75176)的滯后電壓值(hysteresisvalue)為50mV，即：

(Ibias-Iref)×(Rt1||Rt2)≥50mV

于是可以計算出偏置電阻產生的偏置電流Ibias≥3.33mA

+5V=Ibias(R上拉+R下拉+(Rt1||Rt2))(2)

通過式2可以計算出R上拉=R下拉=720Ω

在實際應用中，RS-485總線加偏置電阻有兩種方法：

(1)把偏置電阻平衡分配給總線上的每一個收發器。這種方法給掛接在RS-485總線上的每一個收發器加了偏置電阻，給每一個收發器都加了一個偏置電壓。

(2)在一段總線上只用一對偏置電阻。這種方法對總線上存在大的反射信號或干擾信號比較有效。值得注意的是偏置電阻的加入，增加了總線的負載。

RS-485總線的負載能力和通訊電纜長度之間的關系

在設計RS-485總線組成的網絡配置(總線長度和帶負載個數)時，應該考慮到三個參數：純阻性負載、信號衰減和噪聲容限。純阻性負載、信號衰減這兩個參數，在前面已經討論過，現在要討論的是噪聲容限(NoiseMargin)。RS-485總線接收器的噪聲容限至少應該大于200mV。前面的論述者是在假設噪聲容限為0的情況下進行的。

在實際應用中，為了提高總線的抗干擾能力，總希望系統的噪聲容限比EIARS-485標準中規定的好一些。從下面的公式能看出總線帶負載的多少和通訊電纜長度之間的關系：Vend=0.8(Vdriver-Vloss-Vnoise-Vbias)(3)

其中：Vend為總線末端的信號電壓，在標準測定時規定為0.2V;Vdriver為驅動器的輸出電壓(與負載數有關。負載數在5～35個之間，Vdriver=2.4V;當負載數小于5，Vdriver=2.5V;當負載數大于35，Vdriver≤2.3V);Vloss為信號在總線中的傳輸過程中的損耗(與通訊電纜的規格和長度有關)，由表1提供的標準電纜的衰減系數，根據公式衰減系數b=20lg(Vout/Vin)可以計算出Vloss=Vin-Vout=0.6V(注：通訊波特率為9.6kbps，電纜長度1km，如果特率增加，Vloss會相應增大);Vnoise為噪聲容限，在標準測定時規定為0.1V;Vbias是由偏置電阻提供的偏置電壓(典型值為0.4V)。

式(3)中乘以0.8是為了使通信電纜不進入滿載狀態。從式(3)可以看出，Vdriver的大小和總線上帶負載數的多少成反比，Vloss的大小和總線長度成反比，其他幾個參數只和用的驅動器類型有關。因此，在選定了驅動器的RS-495總線上，在通信波特率一定的情況下，帶負載數的多少，與信號能傳輸?shù)淖畲缶嚯x是直接相關的。具體關系是：

在總線允許的范圍內，帶負載數越多，信號能傳輸?shù)木嚯x就越小;帶負載數據少，信號能傳輸?shù)木嚯x就發越遠。

分布電容對RS-485總線傳輸性能的影響

電纜的分布電容主是由雙絞線的兩條平行導線產生。另外，導線和地之間也存在分布電容，雖然很小，但在分析時也不能忽視。分布電容對總線傳輸性能的影響，主要是因為總線上傳輸?shù)氖腔ㄐ盘?，信號的表達方式只有“1”和“0”。在特殊的字節中，例如0x01，信號“0”使得分布電容有足夠的充電時間，而信號“1”到來時，由于分布電容中的電荷，來不及放電，(Vin+)-(Vin-)-還大于200mV，結果使接愛誤認為是“0”，而最終導致CRC校驗錯誤，整個數據幀傳輸錯誤。

由于總線上分布影響，導致數據傳輸錯誤，從而使整個網絡性能降低。解決這個問題有兩種方法：

(1)降低數據傳輸?shù)牟ㄌ芈?

(2)使用分布電容小的電纜，提高傳輸線的質量。

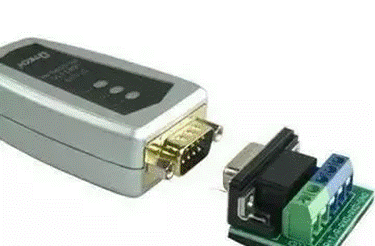

單工、半雙工和全雙工的定義

1、如果在通信過程的任意時刻，信息只能由一方A傳到另一方B，則稱為單工。

2、如果在任意時刻，信息既可由A傳到B，又能由B傳A，但只能由一個方向上的傳輸存在，稱為半雙工傳輸。

3、如果在任意時刻，線路上存在A到B和B到A的雙向信號傳輸，則稱為全雙工。

電話線就是二線全雙工信道。由于采用了回波抵消技術，雙向的傳輸信號不致混淆不清。雙工信道有時也將收、發信道分開，采用分離的線路或頻帶傳輸相反方向的信號，如回線傳輸。
