在過去的十年中，電池供電的應用已變得必不可少，需要一定程度的保護才能確保安全使用。此安全性由電池管理系統(BMS)提供。 BMS監視電池和可能的故障狀況，防止由于電池或其周圍環境而導致的任何危險情況，并確保對電池剩余容量或電池降解水平進行準確的估計。

低壓電池或中型電池電池的BMS的主要結構通常由三個IC組成，如下所述：

1. 電池監視器和保護器：也稱為模擬前端(AFE)，電池監視器和保護器提供了第一級保護，因為它負責測量電池電壓，電流和溫度。

2. 微控制器單元(MCU)：MCU處理來自電池監視器和保護器的數據，通常包含第二級保護，包括監視閾值。

3. 燃油表(FG)：燃油表是一個單獨的IC，可提供最新電荷(SOC)，健康(SOH)信息和剩余的運行時估計以及其他與用戶相關的電池參數。

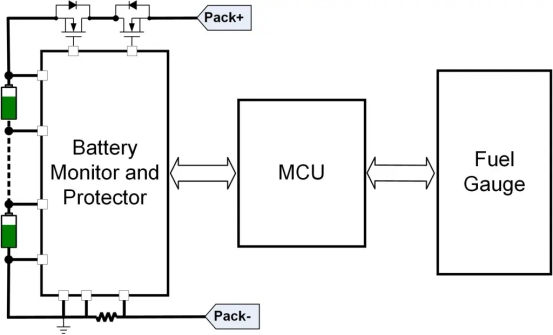

圖1 BMS體系結構顯示了關鍵的三個構建塊。

圖1顯示了低壓或中電池的完整BMS的主要結構。燃油表可以是獨立的IC，也可以嵌入MCU中。 MCU是BMS的中心元素，從AFE和燃油表中獲取信息，并與系統的其余部分接口。

盡管三個主要組件構成了BMS，但使用這些組件而無需任何其他考慮因素不足以確保系統符合某些行業所需的安全水平。本文將解釋功能安全在非自動電池管理系統中的作用以及如何達到所需的安全水平。

功能安全介紹

功能安全性是整體安全的一個分支，重點是減少由于電氣/電子(E/E)系統功能故障而導致的危險事件產生的風險。目的是確保剩余風險在可接受的范圍內。

近年來，在汽車，機械，醫學，工業和航空等不同領域中E/E系統的使用越來越多，伴隨著更加重視功能安全性。這些變化導致了不同功能安全標準的發展。

ISO 13849，標題為“機械安全性 - 控制系統的安全相關部分”，是一個功能安全標準，該標準側重于機械場中控制系統(SRP/CS)的安全相關部分。這是一個包括廣泛應用的領域，從通用工業機械到摩托車和電子自行車。 ISO 13849將不同的安全水平定義為性能水平(PL)，其范圍從PLA(較低的安全水平)到PLE(更高的安全水平)。

該安全標準定義了風險評估和減少的準確過程。它提出了一種基于三個參數確定已達到的PL的簡化方法：類別，危險失敗的平均時間(MTTF D)和平均診斷覆蓋范圍(DC AVG)，該方法是通過平均與不同安全措施相關的所有DC計算得出的應用于系統。

該類別是對SRP/CS的分類，該分類描述了其對故障的阻力以及在發生故障狀態的后續行為。有5個類別(B，1、2、3和4)。

體系結構對該類別的影響最大。 SRP/CS的基本體系結構由三個功能塊組成：輸入，邏輯塊和輸出(圖2)。圖2對應于針對B類和類別1提出的體系結構，它稱為“單渠道”體系結構。單通道體系結構被認為是實現SRP/CS標稱功能的最基本體系結構，但它不打算用于任何診斷功能。

圖2為B類和類別1提出了上述體系結構。

B類和1依賴于其組件的可靠性(MTTF D)來確保安全功能的完整性。如果實現安全函數的組件失敗，則無法保證安全狀態，因為沒有診斷(DC AVG = 0)。

對于類別2，所提出的架構稱為“經過單通道測試”。該體系結構的基礎與單渠道體系結構相同，但是帶有一個增加的測試設備塊可以診斷功能通道是否正常工作。如果實現安全函數的組件失敗，則不會執行安全函數;但是，如果測試設備診斷出故障，可以實現安全狀態。

對于類別3和類別4，所提出的體系結構稱為“冗余通道”，該頻道通過兩個獨立的功能渠道實現，可以診斷另一個渠道上的問題。如果實現安全函數的組件有故障，則安全函數仍然可以由另一個渠道執行。設計人員應根據每個安全功能的目標安全水平選擇SRP/CS類別。

逐步實現功能安全性

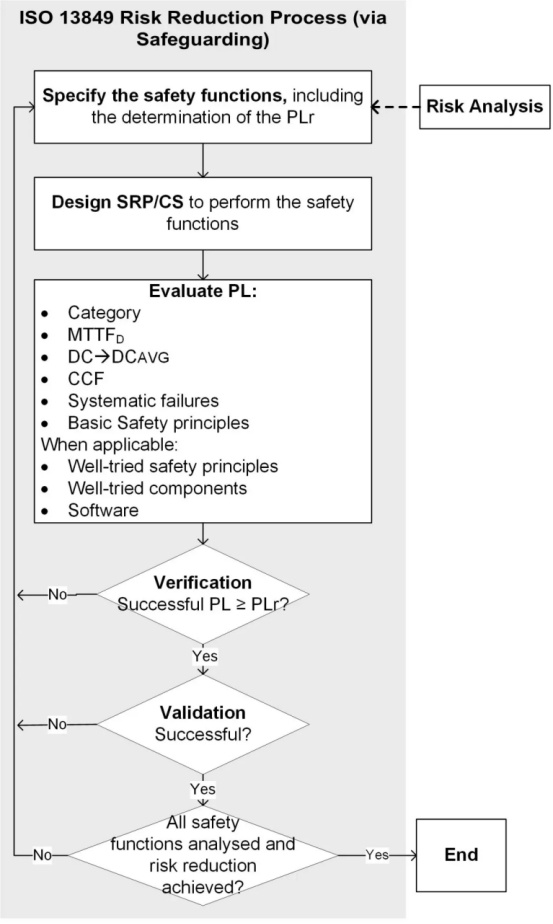

ISO 13849標準定義了一個迭代過程，在該過程中，對SRP/CS設計進行評估以確定所達到的PL并檢查安全水平是否足夠或必須在新的環中改進。該過程包括降低風險的三種不同方法：通過安全設計措施降低風險，通過保障措施降低風險以及通過信息降低風險。 ISO 13849支持通過保護風險的降低風險(圖3)。

圖3 ISO 13849通過保障支持降低風險。

保護過程首先定義SRP/CS的安全函數，在該功能進行風險分析后定義了所需的性能水平(PLR)。 PLR是每個安全函數的SRP/CS的靶PL。

下一步包括為指定的安全要求設計SRP/CS。這需要考慮可能的架構，實施的安全措施以及最終確定SRP/CS的設計以執行相關的安全功能。

設計SRP/CS后，評估每個安全功能的實現性能水平。這是整個保護過程的核心步驟。要評估所達到的PL，請定義類別，然后計算每個單個安全函數的SRP/CS的MTTF D和DC AVG 。

MTTF D是每個通道計算的，并且具有三個級別(表1)。

表1 MTTF D，計算為每個通道，具有三個級別。

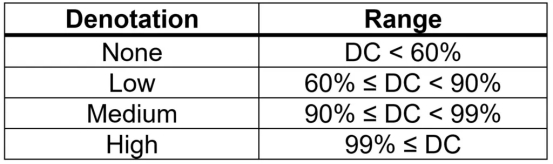

表2顯示了定義每個診斷度量的DC的四個級別。

表2有四個級別來定義每個診斷度量的DC。

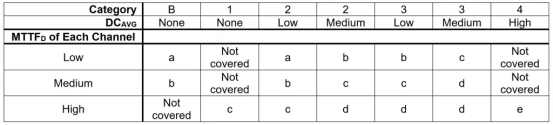

可以使用相關參數確定可實現的PL(表3)。

表3相關參數有助于確定可實現的PL。

只有在設計中實施了標準定義的剩余要求和分析時，才能確認可實現的PL。這些要求必須遵守系統的故障管理，常見原因失敗(CCF)分析，安全原理和軟件開發(如果適用)。

一旦完成此過程，應通過PLR驗證SRP/CS為混凝土安全函數實現的PL。如果PL <PLR，則應重新設計SRP p CS。每個安全功能都應重申此過程。< CS已達到所需的安全水平，并且必須執行驗證以通過測試確保正確的行為。如果有意外的行為，則應重新設計SRP CS，并且PL評估過程必須重新開始。如果PL≥PLR，則SRP>

根據每個市場的功能安全水平

電池供電的設備用于無數市場，每個市場都根據失敗對人類和/或環境的危險程度要求不同的功能安全規范。表4顯示了一些主要市場所需的功能安全水平。請注意，這些級別正在不斷變化，并且可能會根據每個工程團隊的設計而有所不同。

表4這是基于市場確定的PL的方式。

盡管這些是當前的性能水平市場期望，但由于世界各地電池供電設備的持續問題，電動性和某些能源存儲應用可能會進入PLD。例如，能源不良的應用程序已導致美國儲能系統(ESS)設施發生火災。在英國，超過190人受傷，八人被電動自行車和電子駕駛員故障引起的大火殺死。

所有這些事件都可以通過更強大，更可靠的系統來阻止。不斷提高安全水平的需求意味著擁有可以在不同性能水平上實現的可擴展解決方案至關重要。

功能安全設計建議

以ISO 13849的BMS概念為例，MONOLITHIC POWER SYSTEMS(MPS)通過將MCU與MP279X的MP279X家族組成的電池監視器和保護器組合來開發。如表5所示，該系統的方向達到了一套安全功能(SFS)的PLC安全水平(SFS)。 PLR確定取決于風險分析，在該風險分析中可以進行微小的變化以及使用BMS的應用。

表5請參閱BMS概念的定義安全功能。

國會議員提出的實現PLC提出的解決方案可以符合某些安全功能的第2類或第3類(對每個安全功能)。只有一個輸入塊，對于其他輸入塊，有冗余的輸入塊。

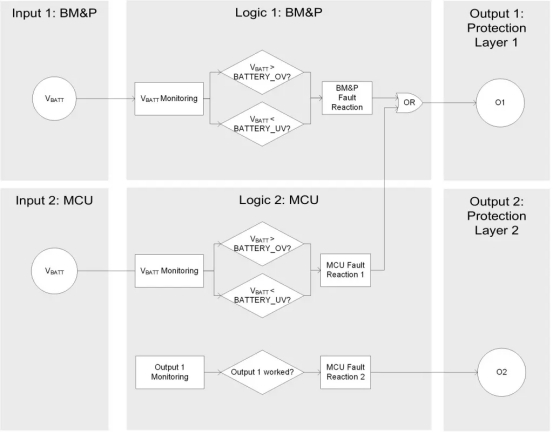

圖4顯示了如何實現SF2和SF4，以防止電池組充電和收費不足。在實現SRP/CS時，有兩個邏輯塊：電池監視器和保護器(邏輯1)和MCU(邏輯2)。這些邏輯塊用于診斷設計中不同零件的正確功能。

圖4這是如何實現SF2和SF4。

單個或重復輸入的實施取決于每種情況下的復雜性和成本。為了確保單個輸入的安全功能符合PLC，可以采取其他安全措施來提高診斷能力;一個示例是單元電壓的合理性檢查，以驗證細胞電壓測量是否正確。

功能安全曾與汽車產品相關，但如今，大多數現代市場都要求制造商遵守功能安全標準。非自動化市場最著名的安全標準是ISO 13849，這是一個系統級別的標準，可確保應用程序的安全性和魯棒性。
