一、共集電極放大電路

共集電極放大電路，輸入信號是由三極管的基極和發射極兩端輸入，再在交流通路里看，輸出信號由三極管的發射極兩端獲得。因為對交流信號而言（即交流通路里），集電極是共同端，所以稱為共集電極放大電路。

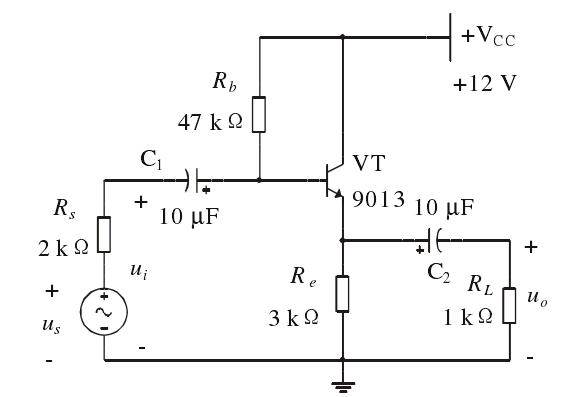

在電路結構上，該電路的負載接在發射極上，而集電極直接接電源UCC，對交流信號而言，集電極相當于接地，成為輸入、輸出的公共端，因此該電路稱為共集電極放大電路。 因為輸出電壓從發射極取出，因此該電路也叫射極輸出器。 [1]該電路常稱為射極輸出器或射極跟隨器，它引入了電壓串聯負反饋，輸入電阻較大，而輸出電阻很小。其實共集電極放大電路也有兩種常見形式：共集電極基本放大電路和固定偏壓式的共集電極放大電路。后一種電路形式基極電位VB固定不變，故該電路靜態工作點無疑是穩定的，無需過多討論。電路靜態工作點是否穩定問題的爭議，主要有兩類觀點。

第一類觀點：該電路靜態工作點穩定。原因在于：將其與共射極固定偏壓電路的穩定靜態工作點原理簡單對比，二者在發射極都接入了射極偏置電阻Re，作用是在直流通路中引入直流負反饋，從而穩定靜態工作點。

第二類觀點：該電路靜態工作點不穩定。原因在于：該電路的基極電位VB是不穩定的，不屬于固定偏壓電路，所以以上所述的直流負反饋達不到其應有的效果，故靜態工作點是不穩定的。

二、共集電極放大電路靜態分析

靜態分析是指在直流偏置下，分析電路的靜態工作狀態。共集電極放大電路的靜態分析方法如下：

首先，需要選擇合適的直流電源電壓，確定電路的工作區域。一般來說，應該選擇直流電源電壓稍大于晶體管的飽和電壓，以確保晶體管能夠正常工作。通常，可以選擇電源電壓為10V左右。

接下來，需要根據直流電源電壓和電路參數計算出晶體管的工作點，即發射極電流IE和發射極-基極之間的電壓VBE。對于PNP型晶體管，發射極電流和發射極-基極之間的電壓的計算方法與NPN型晶體管相同。

假設共集電極放大電路中使用NPN型晶體管，其靜態分析步驟如下：

確定直流電源電壓VCC和電阻值。假設VCC為10V，電阻R1為1kΩ，電阻R2為10kΩ。

計算基極電阻RB和發射極電阻RE。RB = R1 * R2 / （R1 + R2） = 909.1Ω，RE = VCC / IE。

根據基本放大電路的公式，計算電路的電流放大倍數β。β = RC / （RB + RE）。

假設晶體管的β值為100，根據電路的工作點，可以計算出晶體管的發射極電流IE和發射極-基極之間的電壓VBE。假設VBE為0.7V，可以根據KVL（基爾霍夫電壓定律）得到以下方程：

VCC - IE * RE - VBE = 0

解得IE = 2.3mA，VCE = VCC - IE * RE = 7.7V。

驗證電路的靜態工作點是否滿足要求。通常情況下，應該選擇工作點靠近中心區域，以保證電路的線性放大性能和穩定性。

共集電極放大電路的靜態分析較為簡單，但需要注意選擇合適的工作點和電路參數，以確保電路的正常工作和性能穩定。
