一、共集電極放大電路的特點

共集電極放大電路的核心是雙極型晶體管（BJT），它由發射極、基極和集電極三個部分組成。在這種配置中，輸入信號被施加到基極和發射極之間，而輸出信號則從發射極取出。

由于信號是從發射極輸出的，因此這種電路配置也被稱為射極輸出器或射極跟隨器。它的一個顯著特點是輸出信號的波形和相位與輸入信號基本相同，這使得它在需要保持信號完整性的應用中非常有用。

共集電極放大電路的特點包括：

1. 高輸入阻抗和低輸出阻抗

共集電極放大電路具有高輸入阻抗和低輸出阻抗的特性。這意味著它可以從信號源獲取較多的信號，同時向負載提供較少的阻抗。這一特性使得共集電極放大電路非常適合用作緩沖器，可以有效地隔離信號源和負載之間的相互作用。

2. 電流增益

雖然共集電極放大電路的電壓輸出幅度幾乎沒有放大，但它具有較高的電流增益。這允許電路在保持輸入電壓水平的同時，增加通過負載的電流，從而驅動更大的負載。

3. 阻抗變換

由于其高輸入阻抗和低輸出阻抗的特性，共集電極放大電路常被用作阻抗變換器。這在需要匹配不同阻抗級別的電路或設備時非常有用，例如在音頻放大器中連接高阻抗的麥克風和低阻抗的揚聲器。

二、共集電極放大電路負載能力詳解

帶負載能力指，在外接負載后，輸出電壓或電流的大小不受影響的能力。例如：功放電路外接一個負載，假設功放此時提供的電壓是5v，最大的輸出電流是1A，我們測量負載兩端的電壓，看負載兩端的電壓是不是穩定在5v，如果是，則說明這個功放電路可以驅動這個負載工作，如果不能穩定在5v，則說明功放電路帶不動這個負載！

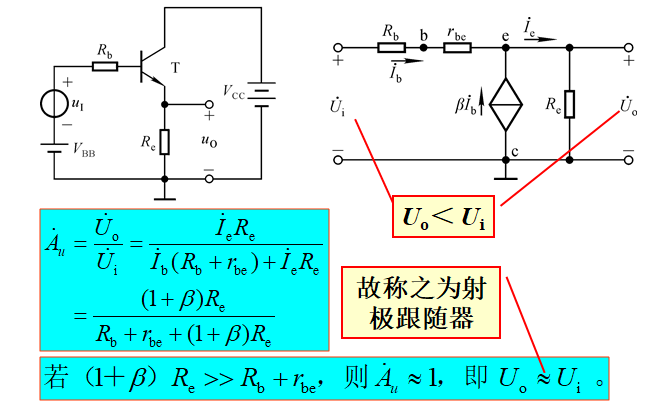

本文以共集電極放大電路為例：

從上圖可以看到，共集電極放大電路的輸出電阻比較小。

在輸出電路加上負載RL以后，要判斷這個電路的負載能力強不強，只要判斷這個負載會不會給原來的電路帶來比較大的變化。

我們知道，兩個電阻并聯以后：

我們可以認為，R1是原電路的輸出電阻Ro，R2是負載RL，因?yàn)镽0比較小，所以當負載RL比較大的時候，并聯后的總電阻還是接近于R0；只有當RL比較小的時候，才能對并聯后的總電阻產生較大的影響。因此，我們認為，共集電極放大電路具有外接較小的負載電阻RL的能力，也就是負載能力較強。
