熱敏電阻是一種傳感器電阻，其電阻值隨著溫度的變化而改變。按照溫度系數不同分為正溫度系數熱敏電阻(PTC thermistor，即 Positive Temperature Coefficient thermistor)和負溫度系數熱敏電阻(NTC thermistor，即 Negative Temperature Coefficient thermistor)。正溫度系數熱敏電阻器的電阻值隨溫度的升高而增大，負溫度系數熱敏電阻器的電阻值隨溫度的升高而減小，它們同屬于半導體器件。

ntc熱敏電阻測溫原理

NTC是Negative Temperature Coefficient 的縮寫，意思是負的溫度系數，泛指負溫度系數很大的半導體材料或元器件，所謂NTC熱敏電阻器就是負溫度系數熱敏電阻器。它是以錳(Mn)、鈷(Co)、鎳(Ni)、鋁(Al)、鋅(Zn)等兩種或者兩種以上高純度金屬氧化物為主要材料， 經共同沉淀或水熱法合成的納米粉體材料，后經球磨充分混合、等靜壓成型、高溫燒結、半導體切片、劃片、玻封燒結或環氧包封等封結工藝制成的接近理論密度結構的半導體電子陶瓷材料，這些金屬氧化物材料都具有半導體性質，因為在導電方式上完全類似鍺、硅等半導體材料。它具有電阻值隨著溫度的變化而相應變化的特性。溫度低時，這些氧化物材料的載流子(電子和孔穴)數目少，所以其電阻值較高;隨著溫度的升高，載流子數目增加，所以電阻值降低。NTC熱敏電阻器在室溫下的變化范圍在100~1500000歐姆，溫度系數-2%~-5%。其電阻率和材料參數(B值)隨材料成分比例、燒結溫度、燒結氣氛和結構狀不同而變化，這種具有負溫度系數特征的熱敏電阻具有靈敏度高、穩定性好、響應快、壽命長、成本低等特點，NTC熱敏電阻器可廣泛應用于溫度測量、溫度補償、抑制浪涌電流等場合。

在降壓DC-DC變換器的設計中，最近的進展已經通過在低側MOSFET(同步整流器)上取代壓降來消除電流檢測電阻。這種拓撲節省了感測電阻的成本和空間，并且還提供了效率的適度提高。然而，新方法的一個妥協是由MOSFET的導通電阻主導的電流限值，這是高度依賴于溫度的。

幸運的是，新的DC-DC轉換器提供了一個允許調整電流限制閾值的引腳。通過根據溫度改變這個閾值，可以對電路的輸出電流限制進行溫度補償。如圖1所示，熱敏電阻可以很好地完成這項任務。

圖1所示 該電阻網絡溫度補償DC-DC轉換器的限流輸入(ILIM)

U1的ILIM輸入線性輸入范圍為0.5V ~ 2.0V，分別對應50mV ~ 200mV的限流閾值。對于默認的限流設置(100mV)，電路在+25°C時具有7.5A的限流。然而，如圖2所示，極限范圍從-40℃時的9A到+85℃時的6A。

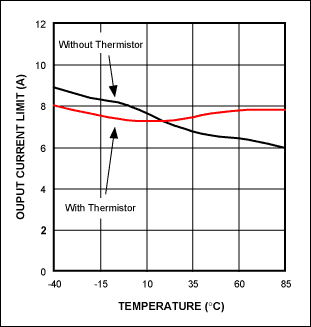

圖2 圖1電路的輸出電流與溫度的關系，在ILIM輸入端有熱敏電阻補償和沒有熱敏電阻補償

本設計的目的是使用基于熱敏電阻的補償電路來消除U1的溫度變化。圖1描述了幾種可能的電阻/熱敏電阻拓撲結構之一。首先，選擇和表征熱敏電阻。R1用于線性化熱敏電阻，而選擇R2和R3則使V(ILIM)對溫度的斜率和截距直接補償電流極限內的溫度變化。

在LED照明系統中，SMDNTC熱敏電阻既能幫助實現較高發光效率，也能延長LED的使用壽命。LED光源效率很大程度上取決于半導體結的溫度。由于極端溫度將導致功率退化加快、光強減弱、色偏以及使用壽命顯著縮短，甚至導致LED系統完全損壞，而溫度過低則會導致發光效率降低，進而導致每體積單位的流明值降低，因此客戶必須極力避免此類現象發生。為了獲得最大效率，溫度必須處于規定的最佳溫度范圍內(典型的LED應用為70℃至90℃)。

如果LED電路安裝了SMDNTC熱敏電阻，最佳工作溫度的每一次變化都會引起NTC部件阻值的顯著變化。經過比較器評估，流經LED的電流會隨即減少，LED的功率損耗也會隨之降低，進而延長使用壽命。下圖展示了相應的電路。我們提供配備愛普科斯(EPCOS)SMDNTC熱敏電阻的樣品工具包，專供LED照明系統開發人員使用。先進的充電技術不僅需要電池具備盡可能大的容許溫度，而且還需確保最高容許溫度下的充電電流低于電池最大充電電流。當充電電流導致電池達到溫度上限時，充電電池必須非常準確地減小電流，避免發生損壞。電池溫度變化檢測越準確、越迅速，充電電流調節就越精確、越快速。這一技術既能確保電池在最短的時間內完成充電，也能避免電池過熱。

校正后的輸出特性曲線(圖2)是熱敏電阻固有的。修正后的坡度雖然不是完全平坦的，但比原來的坡度有了很大的改進，足以滿足我們的目的。(您可以使用不同的熱敏電阻或多個熱敏電阻實現更精確的補償。)該電路在室溫或更冷的溫度下提供更高的電流限制，同時在更高的溫度下滿足其規格。
