單片機(Microcontroller Unit, MCU)是一種集成了微處理器、存儲器和各種輸入輸出接口的芯片，具有控制、數據處理和通信等多種功能?。單片機通過編程實現各種控制邏輯，廣泛應用于各種電子設備中，包括家電控制、工業自動化、數據處理、通信設備、醫療設備等領域。?1單片機的具體應用領域

?家電控制?：如智能冰箱、空調、洗衣機等，通過單片機控制溫度、濕度等參數。

?工業自動化?：如生產線上的機器人控制、數據采集系統、過程控制等。

?數據處理?：單片機可以讀取傳感器數據，進行濾波、計算和存儲，用于環境監測、醫療設備等。

?通信設備?：通過UART、SPI、I2C、CAN等通信協議，實現設備間的數據通信，如智能門鎖、分布式控制系統等。

?醫療設備?：如心電圖機、血糖儀等，通過讀取傳感器數據，進行校準和計算，顯示結果。

?其他領域?：如智能玩具、辦公自動化設備、商業營銷設備等。

單片機的工作原理和編程語言

單片機是一種通過編程控制的微處理器，編程時可以選擇C語言或匯編語言。C語言因其學習快、容易理解而被推薦使用。單片機通過編寫程序控制各個引腳輸出不同的電平，進而控制外圍電路的電氣狀態，實現各種功能。

單片機的歷史背景和發展趨勢

單片機自20世紀70年代末問世以來，經歷了多次技術革新。隨著集成電路技術的發展，單片機的集成度越來越高，功能越來越強大。未來，隨著物聯網和人工智能的發展，單片機將在更多領域發揮重要作用，特別是在智能家居、工業4.0和智慧城市等領域。

”STM32內部自帶了一個可編程電壓檢測器(PVD)，對VDD的電壓進行監控可以通過電源控制寄存器PLS[ 2:0 ]位來設置監控電壓的閥值，這樣通過與VDD電壓比較達到了監控電壓的目的。

電源控制狀態寄存器(PWR_CSR)中的PVDO用來表明VDD是高于還是低于PVD的電壓閥值。當VDD下降到PVD閥值以下或VDD上升到PVD閥值之上時，通過外部中斷16線上升或下降邊沿觸發設置，產生PVD中斷。在中斷處理函數中做相應的保護措施。

具體由以下圖片和表格所示。

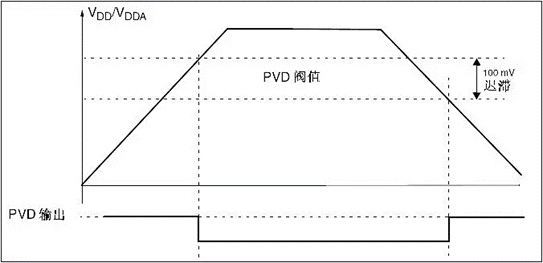

圖1：閥值與PVD輸出關系

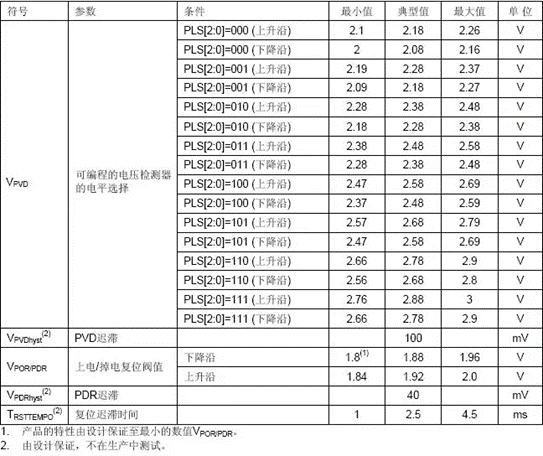

表：具體寄存器參數

下面對上面的圖片和表格中的數據做一個簡要的解釋：

(1)

PVD = Programmable Votage Detector 可編程電壓監測器

它的作用是監視供電電壓，在供電電壓下降到給定的閥值以下時，產生一個中斷，通知軟件做緊急處理。在給出表格的上半部分就是可編程的監視閥值數據。當供電電壓又恢復到給定的閥值以上時，也會產生一個中斷，通知軟件供電恢復。

供電下降的閥值與供電上升的PVD閥值有一個固定的差值，這就是表中的VPVDhyst(PVD遲滯)這個參數，通過列出的PVD閥值數據可以看到這個差別。引入這個差值的目的是為了防止電壓在閥值上下小幅抖動，而頻繁地產生中斷。

(2)

POR = Power On Reset 上電復位;

PDR = Power Down Reset 掉電復位。

POR的功能是在VDD電壓由低向高上升越過規定的閥值之前，保持芯片復位，當越過這個閥值后的一小段時間后(圖中的"滯后時間"或表中的"復位遲滯")，結束復位并取復位向量，開始執行指令。這個閥值就是表中倒數第4行(min=1.8，typ=1.88，max=1.96)。

PDR的功能是在VDD電壓由高向低下降越過規定的閥值后，將在芯片內部產生復位，這個閥值就是表中倒數第3行(min=1.84，typ=1.92，max=2.0)。

(3)

當可以看到POR比PDR大了0.04V，這就是表中倒數第2行，VPDRhyst(PDR遲滯)=40mV。

(4)

當VDD上升越過POR閥值時，內部并不馬上結束復位，而是等待一小段時間(Reset temporization)，這就是表中的最后一行TRSTTEMPO，它的典型數值是2.5ms。

這個滯后時間是為了等待供電電壓能夠升高到最低可靠工作電壓以上，我們看到POR閥值最小只有1.8V，最大也只有1.96V，都低于數據手冊中給出的最低可靠工作電壓2.0V，所以這個滯后時間是十分必要的，如果供電電壓上升緩慢，尤其是從1.8V升到2.0V以上超過1~2.5ms，則很可能造成上電復位后MCU不能正常工作的情況。

(5)

BOR，即Brown-out reset，欠壓復位。

主要用于單片機因?yàn)殡娫措妷汗╇娭须妷翰▌?dòng)或者有較大負載造成過流?？梢栽O(shè)置一個電壓閾值，當電壓低于閾值時單片機產生中斷，高于閾值時也產生中斷，另外還有機制使閾值允許在某個范圍內波動，避免電壓在閾值附近波動時造成連續中斷。
