?DIS采集系統方案?主要包括傳感器端、采集器端和計算機端三個部分，每個部分都有其特定的功能和設計要求。

傳感器端

傳感器端包括傳感器和實驗裝置，其主要功能是將物理量轉換成電學量。不同類型的實驗需要不同類型的傳感器，因此設計時需要考慮如何將傳感器與實驗裝置結合，以便容易、真實、準確地完成實驗?1。

采集器端

采集器端通過模/數轉換器件將傳感器端提供的電學模擬量數字化，以便進行后續處理。采集器端是一個復雜的系統，需要保證數據采集的實時性和準確性，同時處理與傳感器端和計算機端的交互。為了提升易用性，采集器端通常還會對數據進行初步的顯示和分析?1。

計算機端

計算機端基于通用計算機平臺，包含DIS相關的應用軟件。這部分軟件提供了強大的數據分析和可視化功能，能夠?qū)?shù)據采集器輸入的信號進行深入分析，并以多種形式實時顯示在計算機屏幕上?12。

硬件設計

在硬件設計方面，可以選擇如Atmel公司的AT91SAM7SE512微控制器作為控制核心，該微控制器內嵌ARM7TDMI處理器核心，主頻48 MHz，提供豐富的外設及接口?1。

1 DIS的組成

從物理結構上看DIS，可以分成三個部分：傳感器端、采集器端和計算機端。三個部分既緊密聯系，又相對獨立。三部分之間定義標準的接口，為不同的傳感器裝置、采集器的使用方式和計算機處理分析軟件的組合提供極大的靈活性;而三者結合可以提供強大的實驗功能，供師生創新和探究。事實上，用于傳感器物理量轉換、采集器數字化、計算機數據分析的實驗分析模型，也都是當今實驗科學研究的通用模型。

1.1 傳感器端

傳感器，又叫換能器，是將物理量轉換成電學量的器件。測量不同的物理量，需要不同的傳感器。對于DIS來說，傳感器端并非單指傳感器，而是傳感器和實驗裝置的總稱。針對不同的實驗，如何將傳感器與實驗裝置很好的結合，以便容易、真實、準確地完成實驗，是DIS傳感器端設計的一個難點。

1.2 采集器端

采集器的功能主要是通過模/數轉換器件，將傳感器端提供的電學模擬量數字化，以便作后續處理。對于DIS來說，采集器端是其主體，是一個復雜的系統，它需要保證數據采集的實時性、準確性;它需要處理與傳感器端和計算機端的交互;考慮到易用性，它往往還要對采集的數據作一些初步的顯示和分析。

1.3 計算機端

計算機端就是指基于通用計算機平臺的DIS相關軟件集合，其開發主要體現在軟件。這部分也非常重要，它提供了強大的數據分析和可視化功能。

2 DIS采集系統硬件設計

2.1 總體設計

該設計選用Atmel公司的AT91SAM7SE512微控制器為控制核心。AT91SAM7SE512微控制器內嵌ARM7TDMI處理器核心，主頻48 MHz，提供豐富的外設及接口，而且系統并行總線全數引出，擴展性強。AT91SAM7SE512性能優越，配以320×240的TFT真彩屏和觸摸屏，可以對采集的數據作采集器端的簡單處理和顯示，以豐富DIS系統的使用方式，提高便攜性和易用性。

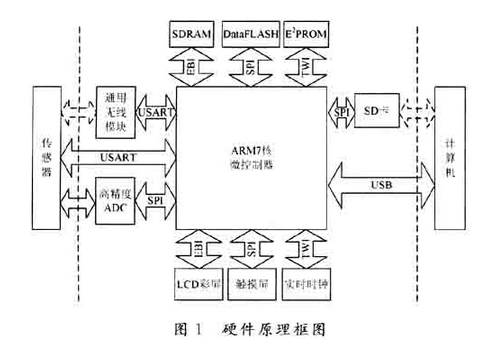

模/數轉換器件(ADC)選用Analog Devices公司的AD7323。AD7323為4通道，雙極輸入，12位ADC，最高采樣率達500 KSPS。其精度高，性能強，對于音頻采樣亦是綽綽有余，完全滿足DIS數據采集系統的要求，并有潛力完成將來可能出現的高采樣率需求的新實驗。系統的整體硬件結構如圖1所示。

系統擴展了大容量的SDRAM和DataFLASH，以滿足運行較大規模程序和大容量數據存儲的需求。E2PROMI通過TWI(基本與I2C兼容)總線連接，以存儲系統重要的非易失性信息。

2.2 傳感器端的設計

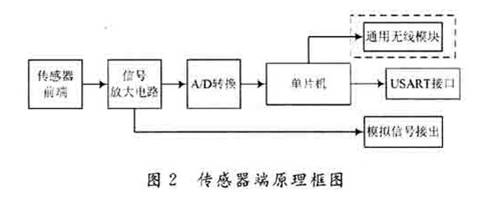

如圖2所示，傳感器主要由傳感器前端、信號放大電路、A/D轉換電路和單片機組成。對于模擬傳感器，信號放大電路的輸出直接接至采集器，由采集器的高精度A/D做模/數轉換，串口只負責提供傳感器ID號等信息。對于數字傳感器，單片機負責控制本地A/D轉換，并將數據通過串口傳輸?shù)讲杉鳌?shù)字傳感器留有通用無線模塊的接口，可以加裝通用無線模塊，將數據通過無線方式傳輸。

2.3 與傳感器端的連接

傳感器分為模擬傳感器和數字傳感器。采集系統與傳感器端的連接分為有線和無線方式。在有線方式下，傳感器通過串口與采集器通信。數字傳感器的控制信號和數據都通過串口傳輸。為了獲得較高的數據精度，模擬傳感器的串口只傳輸控制信號，而將信號放大電路的輸出直接接至采集器端的高精度ADC，由采集器采樣處理。數字傳感器可以通過加裝通用無線模塊而變?yōu)闊o線數字傳感器(即無線方式)。通用無線模塊基于ZigBee將串口數據透傳。

有線連接的接口加入了保護電路，支持熱插拔，以滿足實用需求。無線方式解除了某些實驗中由于連接電纜帶來的制約，并使得遠距離運動學實驗成為可能。目前，國內外同類產品中均沒有類似的功能。

2.4 與計算機端的連接

采集系統通過SD卡和USB電纜的方式與計算機端進行數據交換。SD卡體積小，容量大，價格便宜，既可以作為采集系統的擴展存儲，又可以作為采集系統與計算機端之間或者采集系統彼此之間交換數據的媒介。USB接口通用性強，數據傳輸率高，即插即用，是外設與計算機間通信的理想接口。

3 DIS采集系統軟件設計

3.1 總體概述

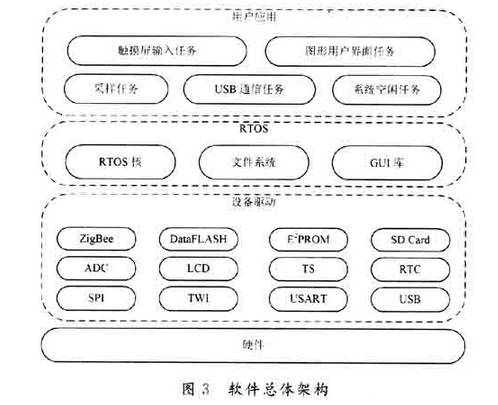

DIS采集器端的軟件以固件的形式固化在芯片內部FLASH之中。主要功能包括：硬件外設的驅動、實驗數據的實時采集與處理、人機交互以及與傳感器端和計算機端之間的通信。系統總體的軟件架構如圖3所示。DIS采集系統作為一個數據采集的應用，首先要確保數據采樣的實時性和準確性;其次，系統還需要對數據做適當?shù)奶幚聿@示;另外，系統還必須適時地對用戶的觸摸操作和計算機端的指令做出響應。軟件既要保證實時性，又要完成多項復雜的功能。小型嵌入式系統中常用的簡單的前后臺程序開發模型已不能滿足需要，于是引入了實時操作系統(RTOS)。它以多任務的模型管理程序功能，降低了程序開發的復雜度;搶占式的任務調度，保證了系統的實時性。

軟件分為三個層次：設備驅動層、實時操作系統層和用戶應用層。

3.2 設備驅動層

設備驅動層在實現總線驅動的基礎上進而實現外設驅動。如圖2所示，總線驅動包括SPI驅動、USART驅動等。外設驅動包括zigBee無線模塊驅動、LCD驅動、觸摸屏(Touch Screen，TS)驅動等。

3.3 實時操作系統層

采用小型實時操作系統內核μC/OS-Ⅱ，負責任務調度、任務間通信、內存管理、互斥訪問等。又移植了FAT文件系統和GUI圖形庫，共同形成實時操作系統的概念。

3.4 用戶應用層

具體針對DIS采集系統的需要，劃分任務，完成各項功能。共劃分了五個任務，并根據緊迫性要求設置了不同的優先級。

(1)采樣任務，負責與傳感器端的簡單通信及實時信號的采集。由于數據采樣的實時性和準確性是采集系統的第一重要任務，所以設置為最高優先級。

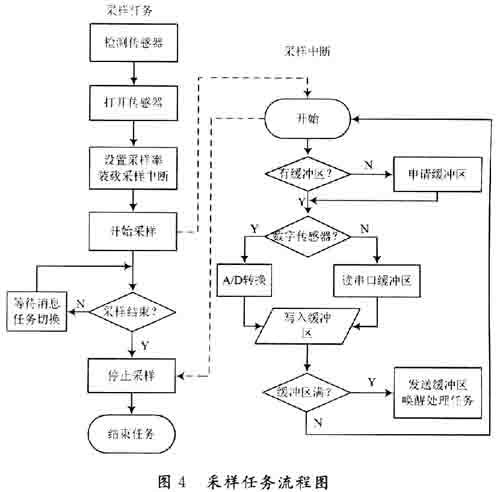

采樣任務由點擊圖形用戶界面的響應功能發起，也可由計算機通過USB命令發起。采樣任務首先檢測在線的傳感器類型，獲取他們的ID號，然后設置采樣率，裝載采樣中斷，并打開傳感器，最后打開中斷進入等待狀態，響應指令。采樣中斷根據采樣率定時采樣，如果是模擬傳感器，則讀取本地A/D，進行模/數轉換;如果是數字傳感器，則讀取串口的數據緩沖區，獲得采樣數據。對于特殊的傳感器還要做濾波等特殊處理。當采樣到足夠多的數據，則將數據包發送給處理程序。若是本地發起的采樣任務，則發送給界面任務處理予以顯示;若是計算機通過USB發起的，則發送給USB任務將數據轉發給計算機處理。大致流程圖如圖4所示。

(2)觸摸屏輸入任務，負責實時探測用戶的觸摸操作，更新輸入坐標。

(3)USB通信任務，負責響應計算機端的指令，根據需要，將采集數據傳輸?shù)接嬎銠C端。

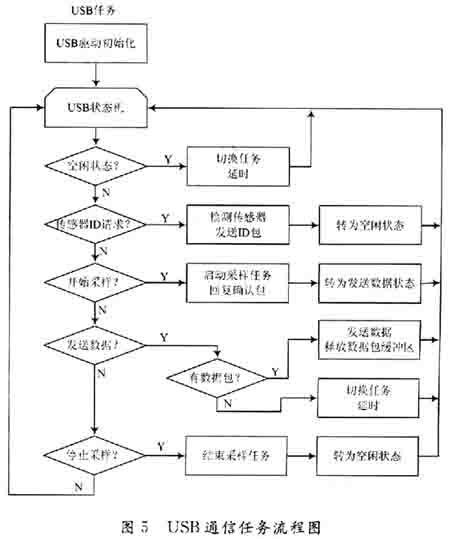

在初始化完成后，任務運行一個狀態機，進入空閑狀態。當接到計算機的USB中斷請求后，轉換為不同的狀態，以完成任務。大致流程圖如圖5所示。

(4)圖形用戶界面任務，負責與用戶的交互，完成相應的操作，處理顯示數據等。

在初始化完桌面、菜單等一些窗口后，界面任務進入等待狀態，等待采樣數據，并定時刷新界面。若有顯示的需求，界面任務在接收到數據后，根據不同的顯示方式作相應的顯示。

(5)系統空閑任務，負責收集系統信息，更新系統狀態，刷新屏幕內容等。顧名思義，設置為最低優先級。

DIS系統的應用場景和優勢

DIS(Digital Information System)是新一代的數字教學實驗系統，廣泛應用于中小學實驗教學。它通過先進的數字技術應用到實驗教學中，提供了強大的實驗功能，供師生進行創新和探究。DIS系統能夠測量速度、加速度、力、電流等各種物理量，并通過傳感器、數據采集器和計算機系統進行實時數據采集和分析處理?。
