要判斷變壓器是否出現問題，首先要了解變壓器的幾個參數。

變壓器的分類：

我們一般將開關電源變壓器分單激式開關電源變壓器和雙激式開關電源變壓器，兩種開關電源變壓器的工作原理和結構并不是一樣的。單激式開關電源變壓器的輸入電壓是單極性脈沖，而其還分正反激電壓輸出;而雙激式開關電源變壓器的輸入電壓是雙極性脈沖，一般是雙極性脈沖電壓輸出。

變壓器的特性：

1.電壓比：指變壓器的初級電壓與次級電壓的比值。

2.直流電阻：即銅阻。

3.效率：即輸出功率/輸入功率*【100%】

4.絕緣電阻：變壓器各繞組之間及對鐵心之間的絕緣能力。

5.抗電強度：變壓器在1秒或1分鐘之內能承受規定電壓的程度。

變壓器的組成:

開關電源變壓器的主要材料：磁性材料，導線材料和絕緣材料是開關變壓器的核心。

磁性材料：開關變壓器使用的磁性材料為軟磁鐵氧體，按其成分和應用頻率可分為MnZn系和NiZn系兩大類。前者具有高的導磁率和高的飽和磁感應，在中頻和低頻范圍具有較低損耗。磁芯的形狀很多，如EI型，E型，EC型等

導線材料—漆包線：一般用于繞制小型電子變壓器的漆包線有高強度聚酯漆包線(QZ)和聚氨酯漆包線(QA)兩種。根據漆層厚度分為1型(薄漆型)和2型(厚漆型)兩種。前者的絕緣涂層為聚酯漆，具有優越的耐熱性，絕緣性抗電強度可達60kv/mm;后者絕緣層為聚氨酯漆，具有自粘性強，有自焊性能(380℃)，可不用去漆膜就可直接焊接

壓敏膠帶：絕緣膠帶抗電強度高，使用方便機械性能好，被廣泛應用在開關變壓器線圈的層間，組間絕緣和外包絕緣。必須達到下列要求：粘性好，抗剝離，具有一定的拉伸強度，絕緣性能好，耐壓性能好，阻燃和耐高溫

骨架材料：開關變壓器骨架與一般的變壓器骨架不同，除了作為線圈的絕緣與支撐材料外，還承擔了整個變壓器的安裝固定和定位的作用，因此制作骨架的材料除了滿足絕緣要求外，還應有相當?shù)目估瓘?qiáng)度，同時為了承受引腳的耐焊接熱，要求骨架材料的熱變形溫度高于200℃，材料必須達到阻燃，且還應加工性好，易于加工成各種形狀。

變壓器的工作原理：

開關電源變壓器和開關管一起構成一個自激(或他激)式的間歇 振蕩器，從而把輸入直流電壓調制成一個高頻脈沖電壓。起到能量傳遞和轉換作用。在反激式電路中， 當開關管導通時，變壓器把電能轉換成磁場能儲存起來，當開關管截止時則釋放出來。在正激式電路中，當開關管導通時，輸入電壓直接向負載供給并把能量?jī)?chǔ)存在儲能電感中。當開關管截止時，再由儲能電感進行續 流向負載傳遞。把輸入的直流電壓轉換成所需的各種低壓。

發2個網上大神發的關于變壓器的資料：

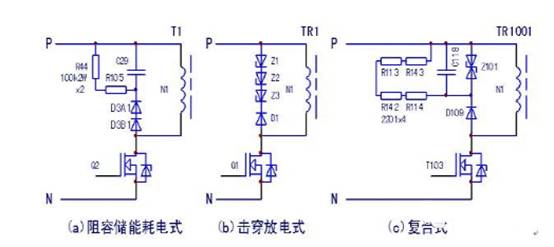

上圖為并聯在開關變壓器一次繞組N1兩端的電壓吸收網絡。(a)、(b)、(c)分別為常見的三路電路模式，其目的是提供開關管的反向電流通路，抑制開關管截止期間漏/源(或集電極/發射極)極間反向電壓的幅值，保護開關管的安全及避免磁勢積累。當(a)電路中的C29漏電;(b)電路中的Z1~Z3擊穿或漏電;(c)C電路中的Z101擊穿或漏電時，導致開關變壓器過載，其二次繞組感生電壓降低。此時，對開關管Q1/T103來說，雖然不會導致其過載(正處于截止期間)，但因二次繞組的感生電壓降低(參見圖2電路)，當N2繞組感生電壓偏低(如低于10V/PC1的欠電壓動作閥值)時，引起內部振蕩電路停止工作，出現間歇振蕩的故障(表現為打融)現象。注意，此電壓間歇振蕩現象是由PC1的欠電壓動作所引起，而非常規的由二次負載電路過載所引起的過載保護，此時檢查負載電路，當然不會存在過載故障。

當圖1中電路的C29雖然已經漏電損壞，但其漏電電阻達數千歐姆時;當圖1中電路的Z1~Z3擊穿或漏電，但其擊穿電壓達數伏以上(超出數字萬用表二極管擋的量程，或擊穿電壓達9V以上，超出指針萬用表內部電池的電壓值)或其漏電電阻也為數千歐姆時;圖1中電路的雙向擊穿二極管Z101擊穿或漏電時，無論是指針式萬用表或數字式萬用表，即使我們耐心細致地測量了多次，也可能無法得出C29、Z1、Z101已壞的準確結論!

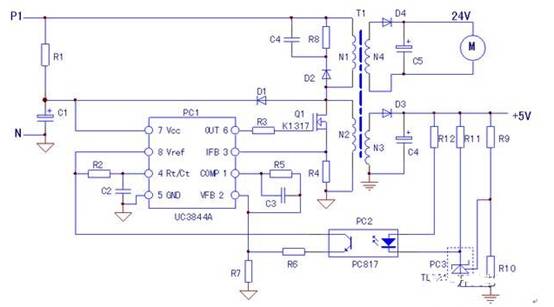

方便起見，以圖2中N1兩端并聯的電路為例，當C4的漏電電阻達數千歐姆時，如果用數字式萬用表的二極管擋來測量(將表筆搭于C4兩端)正、反向測量?jī)纱蔚脑?huà)，顯然，其中一次測量結果是D2的正向?qū)▔航担淮螠y(cè)量顯示為無窮大“1”，無法得出C4已經漏電的準確測量結果;如果用指針式萬用表的電阻擋不測量的話，所測得數值為C4漏電阻和R8和相關聯并聯外電路的總并聯電阻值，因此數值較大，也不容易使人判斷C4已經漏電損壞。

像圖1的電路，當Z1雖然已經損壞，但其擊穿值遠遠高于萬用表內電池電壓時，所測也僅為二極管的正向電阻值(或正向?qū)▔航?，其反向電阻值也是極大的;圖1的電路，如果其故障擊穿值遠高于萬用表內部電阻電壓時，則其正、反向?qū)▔航祷蛘?、反向電阻值都是極大的，根本無法判斷其已經壞掉!

應該知道，電容漏電或二極管的擊穿狀態，只有當加于元件兩端的電壓高于一定閥值時，元件的故障狀態才會有所表現。萬用表在低電壓條件下的測試，故障元件有時卻會“表現正?！?。這也是電工師傅在測試電纜或繞組之間的絕緣時，為何要丟開萬用表?yè)Q用絕緣搖表的緣故。

綜上所述，當圖中的C29、Z1、Z101等元件損壞后，事實上我們對該元件測量了多遍， 仍為測量結果所蒙蔽時，而對其它元件的測量判斷也非常顯明(沒有問題)時，這時腦海中也會就會冒出一個故障判斷，也許是開關變壓器壞掉(內部匝間短路)了吧?有的維修者可能會采取進一步的措施，如用振蕩小板代替除3844及全部外圍電路(N1繞組兩端并聯的電壓吸收回路卻沒有動它)，代用后結果仍然是故障依舊，如此似乎更證實了開關變壓器的故障嫌疑。如果手頭同型號的開關變壓器可以代換試驗的話，則應該輕易修復的故障機器，也許從此就會沉睡在某一角落里了。

可以想見，開關變壓器壞掉的機率是極低的，對于間歇振蕩所表現出來的“疑難故障”，所以會誤判為開關變壓器損壞，是說明我們的故障檢測方法上，還是有局限之處。

要判斷變壓器的好壞，可以從以下幾個方面進行：

?外觀檢查?：

觀察變壓器的外殼和絕緣部分，確保沒有明顯的損壞、變形或裂紋。

檢查繞組和連接部分，確保線圈之間的絕緣良好，連接牢固，沒有松動或接觸不良的跡象。

對于硅鋼鐵芯，觀察其顏色紋路(如灰色取向冷軋取向硅鋼片)、厚度(越薄越好，渦流損耗低)以及制作工藝(表面是否光滑、平整，厚度是否均勻，剪切口有無毛刺等)。

?參數對比?：

比較不同變壓器的參數，如電壓等級、功率、相數、頻率等，確保它們與供電系統或負載設備的要求匹配。

在功率相同的情況下，體積更小的變壓器通常更優。

?絕緣層質量?：

絕緣層的質量對變壓器的性能至關重要，可通過專用儀器(如電阻測量?jī)x、兆歐表)檢測部件間和硅鋼片間是否絕緣。

?功能測試?：

連接變壓器到合適的電源和負載，進行基本的功率輸出測試。觀察變壓器在不同負載情況下的性能表現，如輸出電壓的穩定性和波動情況。

測試變壓器的額定功率和額定電壓是否與標簽上的規格一致。

運行中的變壓器，可以聽其聲音是否正常，觀察油溫和油位(如適用)以及絕緣套管是否有放電、破裂的現象等。

?負載和溫度測試?：

通過負載測試感受變壓器運行中溫度的變化，溫升過高可能表明變壓器存在問題或設計不良。

檢查變壓器在負載運行時的溫度升高情況，確保其在正常范圍內。

?噪音測試?：

啟動變壓器并觀察其運行時是否有異常噪音，如雜音、嗡鳴或尖銳的聲音。良好的電源變壓器應該運行平穩且安靜。

?安全認證和廠家信譽?：

檢查變壓器是否通過相關的安全認證，如CE認證、UL認證等。

選擇具有良好品牌聲譽和信譽的廠家生產的產品，這樣更有可能得到質量保證和售后服務支持。
