混合信號嵌入式設計?是指在嵌入式系統中同時處理模擬信號和數字信號的設計。這種設計在現代電子系統中非常常見，因?yàn)樵S多設備需要同時處理不同類型的信號?；旌闲盘?hào)嵌入式設計的主要挑戰包括解碼串行通信協議、觀察模擬和數字信號的交互等?1。

混合信號嵌入式設計的應用場景和挑戰

?應用場景?：混合信號嵌入式設計廣泛應用于各種電子設備中，包括但不限于：

?通信設備?：如手機、無線通信設備等，需要處理射頻信號和數字信號。

?工業控制?：如PLC(可編程邏輯控制器)、伺服控制系統等，需要處理模擬傳感器信號和數字控制信號。

?消費電子?：如智能手表、智能家居設備等，需要集成多種傳感器和處理多種信號。

?挑戰?：

?信號解碼?：如I2C和SPI等串行協議的解碼，需要在混合信號設計中特別注意。

?信號觀察?：觀察模擬和數字信號的交互需要特殊的測試工具和方法，如混合信號示波器(MSO)?1。

混合信號嵌入式設計的調試工具和方法

?混合信號示波器(MSO)?：MSO是一種將數字存儲示波器和邏輯分析儀功能結合在一起的測試儀器。它可以在同一個顯示器上顯示模擬和數字波形，方便調試復雜的混合信號設計。MSO的主要優點包括操作簡便和適用于多種信號的同時觀測?23。

?調試方法?：使用MSO進行調試時，工程師可以通過觀察和分析模擬和數字信號的交互，調整電路設計，確保系統穩定運行。調試方法包括設置合適的觸發條件、觀察波形細節等?23。

該混合信號嵌入式產品的核心是 Microchip PIC18F452-/PT 微控 制器，它使用內部的 16bit 指令集工作。由于這種特殊的 MCU 有內部總線結構和一個包括嵌入的模數轉換器(ADC)，因此該 混合信號器件及相應的外圍電路就成為用 MSO 設計和調試嵌入 式混合信號設計的極好例子。

這項設計的最終目標是依據各種模擬、數字和串行 I/O 輸入條件， 產生各種長度、形狀和幅度的模擬“chirp”輸出信號(“chirp” 是包括特定周期數的 RF 脈沖模擬輸出信號，在航天國防和汽車 應用中常遇到“chirp”信號)。MCU 同時檢測如下三種輸入， 以確定輸出 chirp 信號的特性：

1. 用 MCU 上的一個并行數字 I/O 端口檢測用戶系統控制面板 的狀態，從而確定所產生輸出 chirp 信號的形狀(正弦波、 三角波、方波)。

2. 通過 MCU 上的一個 ADC 輸入檢測加速度模擬輸入傳感器 的輸出電平，從而確定所產生輸出 chirp 信號的幅度。

3. 使用 MCU 上的專用 I2 C 串行 I/O 端口檢測串行 I2 C 通信鏈 路的狀態，從而確定輸出 chirp 中產生的脈沖數。這一 I2 C 通信輸入信號從該嵌入式設計中另一智能子系統部件產生。

根據模擬、數字和串行這三個輸入狀態，MCU 向外部 8bit DAC 連續輸出并行信號，以生成各種幅度、形狀和長度的模擬 chirp 信號。DAC 的未濾波階梯波輸出饋送至模擬低通濾波器，用以 平滑信號和降低噪聲。這一模擬濾波器也為該輸出信號引入預先 確定的相移量。最后，MCU 通過另一可用數字 I/O 端口產生并 行數字輸出，以驅動提供系統狀態信息的 LCD 顯示。

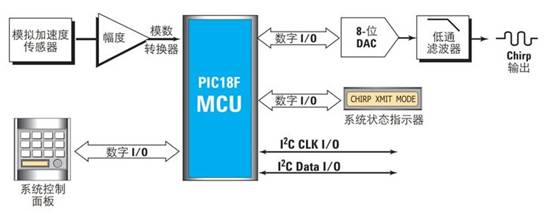

圖 1. 依據模擬、數字和串行 I/O 產生模擬“chirp”輸出的混合信號嵌入式設計

在這項設計中，設計 / 編程 MCU 的第一步是，為 MCU 的 I/O 配置適當數量的模擬和數字 I/O 端口。嵌入式系統設計師要通盤 考慮 MicroChip 這種特殊微控制器中與數字 I/O 端口相配的模擬 I/O 數，以及與模擬 I/O 端口相配的數字 I/O 數。

在嘗試編碼 MCU，以檢測各種輸入和產生規定的最終輸出信號 前，研制組決定首先開發該嵌入式設計某一部分 / 某項功能的測 試代碼，在增加交互式的復雜性之前先驗證它的正確工作和信 號完整性。所啟用和調試的第一部分電路 / 第一項功能是外部的 DAC 輸出和輸入，以及模擬濾波器。為驗證該電路和內部固件 的正確工作，我們最初把 MCU 編碼為產生固定幅度的連續和重 復的正弦波，而不考慮輸入控制 / 狀態信號條件。

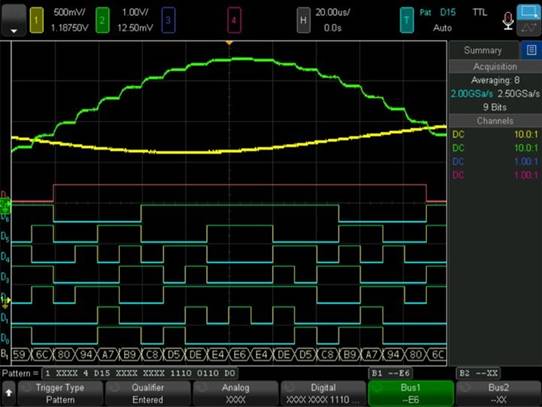

圖 2. Keysight InfiniiVision 系列 MSO 捕獲 MCU 控制 DAC 的并行數字輸入和模擬輸出

圖 2示出 Keysight InfiniiVision 系列 MSO的屏幕圖像，它捕獲 至外部 DAC(MCU 數字 I/O 端口輸出)的連續數字輸入，以及 DAC 的階梯波輸出和經模擬濾波的輸出。由于這些特定信號是 電平相對低的輸出信號，僅使用 8bit DAC(最大 256 電平)的 16 個電平，我們能容易地在示波器顯示上觀察該轉換器的階梯 波輸出特性(綠色跡線)。

把這一特定采集設置為當 DAC 輸出到達其最高輸出電平(屏幕 中央)時觸發。傳統示波器在這一特定點觸發是不可能的，因?yàn)? 示波器觸發需要沿的跳變。為在輸出信號的這一點相位處觸發， 我們依據與外部 DAC 最高輸出模擬電平相一致的數字輸入信號， 建立簡單的單電平碼型觸發條件。為在波形的這一精確點觸發， 設計師送入并行二進制碼型“1110 0110”。由于該 MSO 使用“時 間限定”碼型觸發，示波器始終在規定碼型的開始處觸發，而絕 不會在不穩定的跳變的條件處觸發。

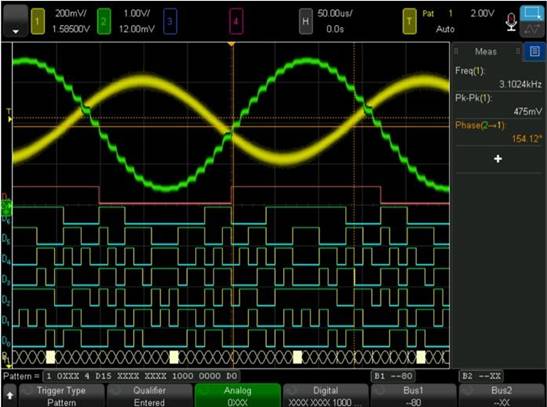

圖 3. 使用模擬和數字碼型觸發的組合 , Keysight MSO 在 50% 渡越點觸發

圖 3 示出 MSO 把觸發精確設置在 DAC 50% 輸出電平點的觸發 條件，除了模擬觸發條件外，還使用在并行數字輸入信號上的碼 型觸發。如前所述，并非所有 MSO 混合信號測量解決方案都允 許在模擬和數字條件上組合的混合信號觸發。但由于在相同電平 (50% 上升電平和 50% 下降電平)上存在兩個模擬輸出條件， 要與上升或下降點的觸發保持一致性，所需要的將不僅僅是在 8bit 輸入碼型上的碼型觸發。通過另外限定在模擬通道 1上的“低 (0)”電平(頂端的黃色跡線)，示波器就能使用模擬和數字 碼型觸發的組合，在所需要的相位上觸發。注意，模擬信號在高 于模擬觸發電平時被看作“高(1)”，在低于觸發電平時被看 作“低(0)”。

圖 3 中也示出對濾波輸出信號的自動參數測量，包括相對未濾波 DAC 輸出的幅度、頻率和相移。

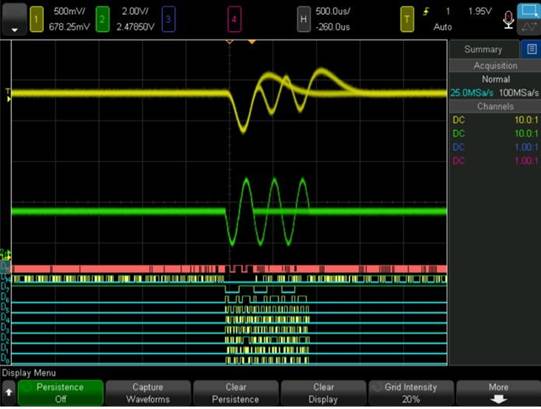

圖 4. 傳統示波器的沿觸發不能同步特定長度的 chirp

在啟用和驗證了外部 DAC 和模擬濾波電路的正確工作后，該設 計啟用過程的下一步是根據串行 I2 C 輸入產生規定的非重復正弦 波脈沖數。圖 4 示出使用標準的示波器邊沿觸發，所 得到的不同長度 chirp 的重疊(無限余輝)。而傳統示波器的沿 觸發是不可能限定在規定長度 chirp 上觸發的。

使用 I2 C 觸發能力，Keysight MSO 示波器就能在特定串行輸入條 件下同步它的采集，并指示 MCU 產生規定長度(脈沖數)的輸 出 chirp。

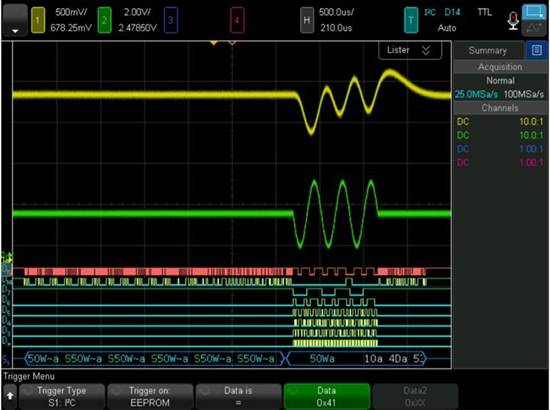

圖 5. 用 Keysight MSO 中的 I2C 觸發和解碼在 3 周期 chirp 上觸發

圖 5 描述了示波器使用在規定串行地址和數據內容上的 I2 C 觸 發，在 3 周期 chirp 上觸發的能力。數據通道 D14 和 D15 分別 定義為 I2 C 時鐘和數據輸入觸發信號。實際上我們能把 16 個數 字通道及 2 個或 4 個示波器通道中的任何通道定義為對這樣 2 個輸入信號的串行觸發。在監測串行輸入和模擬輸出信號的同時， D0-D7 設置為在“總線”疊加顯示中檢測外部 DAC 輸入(MCU 輸出)信號。

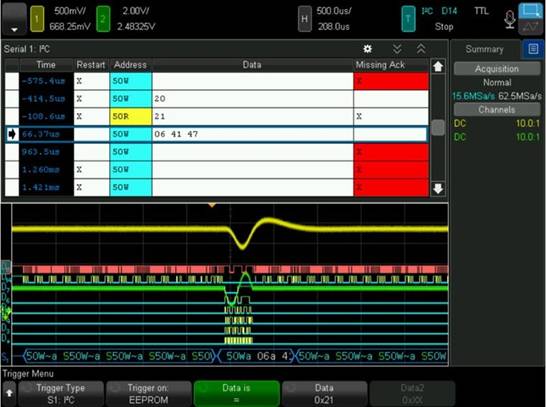

圖 6. I2C 信號可通過時間相關形式查看，也可以通過上半部分表格解碼的形式進行查看。

圖 6圖下半部示出了時間相關 I2 C 串行解碼基線;而該圖上半 部分也用表格形式顯示了串行解碼。 雖然圖中沒有示出，但可以把示波器的其他模擬通道設置為同時 檢測和采集來自加速度傳感器的模擬輸入信號，以確定輸出信號 的幅度。此外，未使用的 MSO 數字通道也可用于檢測和或進一 步限定數控面板輸入和 / 或 LCD 輸出驅動器信號上的觸發。

總結

混合信號示波器(MSO)是用于調試和驗證今天許多 基于 MCU 和 DSP 混合信號設計正 常工作的新工具。MSO 在一臺一體化的儀器上提供模擬和數字波形的時間相關顯示，以 及所有模擬和數字通道的強大混合信號觸發能力，因此能讓設計師使用他們熟悉的、基于 示波器用戶界面和使用方式的工具，更快地調試混合信號嵌入式設計。 今天市場上有著各式各樣的 MSO 和綜合性的混合信號測量工具，在做出購買決定前，一 定要仔細評估這些儀器的測量能力和可使用性。

您應特別關注混合信號示波器MSO如下七項特性：

1. MSO 的工作方式要像熟悉的示波器——而不是像邏輯分析儀。

2. MSO 應當具備示波器的全部測量能力，同時不會犧牲其他特性，例如自動定標，觸 發釋抑，無限余輝(適合模擬和數字通道)以及探頭 / 通道偏移校正等。

3. MSO 要像示波器那樣提供快的波形更新率，而不能像邏輯分析儀那樣提供慢的更新率。

4. MSO 數字 / 邏輯通道采集系統的性能(采樣率和探測帶寬)要與示波器的模擬采集 系統性能相適配。

5. MSO 要能在模擬和數字通道上同時觸發(混合信號觸發)，具有精確的時間校準功能。

6. MSO 要能根據最小限定時間在碼型上觸發，從而避免在不穩定的跳變的切換條件上 觸發。

7. MSO 要能提供基于實時模擬比較器技術的模擬和數字觸發——而非會在重復波形上 產生顯著觸發抖動的基于波形樣本的觸發。
