在探討開關電源中的電容降噪應用之前，我們首先需要回顧一下電容的頻率特性。電容器的頻率特性對于其降噪效果的理解至關重要。接下來，我們將通過一個簡單的示意圖來展示電容器阻抗與頻率之間的關聯。

開關電源，包括AC/DC轉換器、DC/DC轉換器、AC/DC模塊和DC/DC模塊，以其高轉換效率脫穎而出。相較于線性電源，其效率通常高達80%～85%，甚至能達到90%～97%。此外，通過采用高頻變壓器替代笨重的工頻變壓器，開關電源不僅實現了輕量化和小型化，還進一步擴大了其應用范圍。然而，開關電源也存在一定的不足，其開關管在高頻開關狀態下工作，導致輸出的紋波和噪聲電壓相對較大，通常約為輸出電壓的1%，盡管某些優質產品能將此降至5%左右，但仍然存在幾十毫伏的紋波和噪聲電壓。與此相比，線性電源的調整管工作于線性狀態，無紋波電壓，其輸出的噪聲電壓也遠小于開關電源，單位為微伏。

電容器中不僅存在基礎的電容C，還包含其他寄生參數，如電阻分量ESR、電感分量ESL以及與電容并聯的EPR。這些參數對于理解電容器的頻率特性至關重要。有時，為了建立等效電容模型，我們可以通過測試?yán)玫刃щ娐愤M(jìn)行建模，盡管這部分內容將在后續章節中詳細討論。

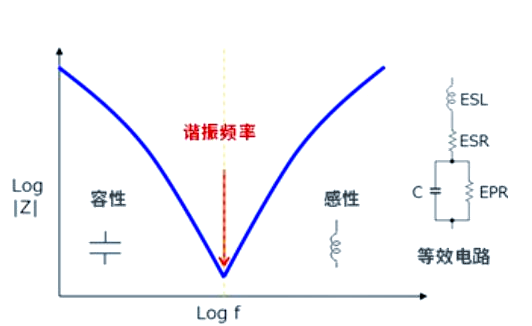

值得注意的是，C和ESL會形成串聯諧振電路，從而使得現實中的電容器阻抗呈現出一種特定的V字型頻率特性。在諧振頻率之前，電容器表現為容性，其阻抗會隨著頻率的增加而降低。而諧振頻率處的阻抗則主要取決于ESR的大小。一旦超過諧振頻率，電容器將展現出感性阻抗特性，其阻抗會隨頻率的升高而升高，這種特性主要由ESL決定。

諧振頻率的計算公式為：

從該公式可以看出，具有較小容值和較低ESL的電容器將具有更高的諧振頻率。這一特性在噪聲消除方面非常有用，因?yàn)楦哳l噪聲可以被這種電容器有效地消除。

為了更直觀地展示這一特性，我們繪制了不同容值電容器的阻抗頻率特性曲線。在容性區域內，電容器的阻抗隨著容值的增加而降低。同時，容值較小的電容器具有更高的諧振頻率，并且在感性區域內展現出更低的阻抗。

接下來，我們進一步探討電容器阻抗的頻率特性。

容值和ESL較小的電容器，其諧振頻率會向高頻區域移動，導致高頻區域的阻抗降低。

較大容值的電容器，在容性區域內展現出更低的阻抗。

ESR值較小的電容器，在諧振頻率處的阻抗也會相應降低。

ESL值較小的電容器，在感性區域內展現出更低的阻抗。

開關電源噪聲與EMC(電磁兼容性)是電子設備設計和應用中需要重點關注的領域。以下是對這兩個概念的詳細解析：

一、開關電源噪聲

定義：

噪聲是對目的信號以外的所有信號的一個總稱。在電子線路中，除了目的信號以外的所有信號，不管它對電路是否造成影響，都可稱為噪聲。

產生原因：

開關電源噪聲主要源自開關元件的開關操作和高頻震蕩電流。這些噪聲信號通過電源線路的電磁波傳播，可能會干擾到附近的敏感電路。

噪聲的產生原因有兩種，一種是開關電源自身產生的，另一種是外界電磁場的干擾(EMI)，它能通過輻射進入開關電源或者通過電源線輸入開關電源。開關電源自身產生的噪聲是一種高頻的脈沖串，由發生在開關導通與截止瞬間產生的尖脈沖所造成，也稱為開關噪聲。

影響：

噪聲可能對電路造成不良影響，使音響裝置發出交流聲或?qū)е码娐氛`動作。

當一個噪聲電壓大到足以使電路受到干擾時，該噪聲電壓就稱為干擾電壓。

二、EMC(電磁兼容性)

定義：

EMC即電磁兼容，是英文Electromagnetic Compatibility的縮寫。電磁兼容性(EMC)是指設備在其工作時，不僅能夠在正常的工作環境中穩定運行，還能夠避免對其他電子設備產生干擾，同時能夠承受外界的電磁干擾而不影響其正常功能。

包含內容：

EMI(電磁干擾)：即處在一定環境中設備或系統，在正常運行時，不應產生超過相應標準所要求的電磁能量。

EMS(電磁敏感度)：即處在一定環境中設備或系統，在正常運行時，設備或系統能承受相應標準規定范圍內的電磁能量干擾，或者說設備或系統對于一定范圍內的電磁能量不敏感，能按照設計性能保持正常的運行。

電磁環境：即系統或設備的工作環境。

EMC問題的根源：

電磁波的傳播與設備之間的相互影響。在電源設計中，尤其是開關電源，由于其高頻開關特性，往往會在開關過程中產生大量的電磁噪聲，這些噪聲通過輻射或傳導的方式影響到周?chē)碾娐坊蛟O(shè)備，進而導致系統的不穩定或工作異常。

三、開關電源噪聲與EMC的關系

開關電源噪聲對EMC的影響：

開關電源產生的噪聲，尤其是高頻噪聲，會通過輻射或傳導的方式干擾到周?chē)碾娮釉O(shè)備，從而影響整個系統的電磁兼容性。

EMC對策在開關電源中的應用：

濾波技術：使用合適的濾波器來抑制高頻噪聲是降低EMC干擾的有效手段。濾波器通過在電源輸入或輸出端加入電感、電容或LC濾波器，將高頻噪聲信號從主電路中隔離出來，減少噪聲的傳播。

屏蔽技術：設計合適的屏蔽結構和屏蔽材料，減少電磁輻射。例如，使用金屬屏蔽罩覆蓋開關電源的關鍵部件，或在PCB布局中采用屏蔽層來隔離敏感電路和干擾源。

接地技術：控制設備的接地，確保良好的接地連接。合理的接地設計可以減小地線回路的阻抗，降低共模干擾，同時提高系統的電磁兼容性。

布線優化：優化電源和信號線的布線，減少交叉和耦合。避免長而細的導線，減少電磁輻射和敏感設備的干擾。同時，控制信號線和電源線的布線路徑，減少干擾的交叉和耦合。

使用低噪聲元件：選擇低噪聲的開關元件、濾波器和整流二極管等，從源頭上減少電磁干擾的產生。

電磁兼容性仿真和測試：在設計階段進行電磁兼容性仿真和測試，及時發現和解決問題。通過模擬真實的電磁環境，評估開關電源的EMC性能，并根據測試結果進行優化設計。

遵守相關標準和規范：遵守相關的電磁兼容標準和規范，確保產品符合要求。這不僅可以提高產品的市場競爭力，還可以避免因電磁干擾問題引發的法律糾紛和經濟損失。

為了抑制開關電源噪聲，提高電磁兼容性，可以采取多種EMC對策，如濾波技術、屏蔽技術、接地技術、布線優化等。

綜上所述，開關電源噪聲與EMC是電子設備設計和應用中需要重點關注的問題。通過深入理解開關電源的工作原理和EMC干擾的產生機制，并采取有效的抑制措施，可以顯著降低開關電源對環境和其他電子設備的電磁干擾影響，提高整個系統的穩定性和可靠性。

簡而言之，阻抗較低的電容器在噪聲消除方面表現出色。不同電容器因其阻抗的頻率特性而異，因此選擇時需特別關注這一特性。在降噪應用中，應根據電容器的頻率特性進行選型，而非僅憑容值。同時，需要意識到連接的其實是LC串聯諧振電路，而非單純的電容。
