創新將成為產品成功的關鍵。無線充電是發展勢頭迅猛的新興技術之一。電磁感應式充電是目前最主流的無線充電技術，緊隨其后的是諧振式無線充電。無線充電聯盟負責維護和制定各種無線充電應用標準，其中包括功率高達 15W 的智能手機和便攜式設備無線充電的Qi標準。該聯盟有 350 多家成員公司，半導體巨頭意法半導體也是其中之一。

意法半導體是一家處于世界前沿的創新公司，同時也是個人電子產品、醫療和工業應用領域無線充電解決方案的主要供應商。個人電子產品中的無線充電技術具有諸多顯著優勢，例如可實現防水防塵設計，從而延長產品壽命，改善用戶體驗，實現無端口設計。

除給電池充電外，無線充電技術還可以直接為設備供電。在很多工業應用中，無線供電可以增強機械臂的活動自由度。在醫療和美容設備中，無線供電可實現產品密封設計，方便在后續使用前進行消毒。

意法半導體可提供1W 至 100W功率的無線充電芯片。STWLC38 是一款獲得 Qi 1.3 認證的無線電能接收器芯片，針對可穿戴設備、耳機等空間受限的產品設備應用進行了優化，最大功率可達15w，而總體面積（包括外圍元件）僅為 7mm x 7mm。STWLC38 可以與STWBC86發射器芯片配套使用。

STWLC38 采用 2.1mm x 3.3mm的 WLCSP40 封裝（晶圓級芯片尺寸封裝），輸出電壓在 4v至 12v范圍內可調，分辨率為 25mV。處理器內核是 ARM 32 位 Cortex?-M0+，主頻最高64MHz，存儲器包括64KB ROM、16kB RAM，以及可以像閃存一樣保存固件補丁的32kB RRAM。

異物檢測 (FOD) 是無線充電產品設計過程中的一個重要環節。這個功能可以檢測發射線圈和接收線圈之間存在的異物，并及時切斷電源。當有金屬物體放置在發射線圈的磁場中時，在金屬上會感應出渦流，導致金屬溫度迅速升高。STWLC38 能夠精確測量電壓電流，并內置多種保護措施來監控過流、過壓和過熱等情況。

STWBC86是一款兼容 Qi1.2.4無線充電標準的電能發射器，在 Qi 標準協議下最高發射功率為5W 。它是一款集成全橋逆變器的單芯片解決方案，還配備了主頻64MHz 的 ARM 32 位 Cortex?-M0+ 內核和 8 kB RAM，以及用于安裝固件補丁的8 kB FTP（多次可編程存儲器）。該設計針對 Qi 標準A11a 拓?fù)溥M(jìn)行了優化，并采用低導通內阻逆變器，以提高能效。

充電從有線變無線對于開發者來說是一個很大的挑戰。為了簡化開發過程，ST 推出了兩種成熟的解決方案。STDES-WLC38WA（圖1a）和 STDES-WBC86TX（圖 1b）組成一套可穿戴應用無線充電整體解決方案，并配備PCB Gerber 文件、固件、軟件、設計指南和技術說明，方便用戶開發PCB電路板，當作即插即用的設備使用。PCB 面積為 7mm*7mm（圖 1c），特別適用于空間受限的設備。

STDES-WLC38TWS（圖 2a）是已有的成熟 TWS（真無線立體聲）充電盒解決方案。定制線圈（圖 2b）針對 TWS 外殼進行了優化，讓用戶可以輕松構建無線充電解決方案。借助這些參考設計，開發者可以大大縮短產品上市時間。

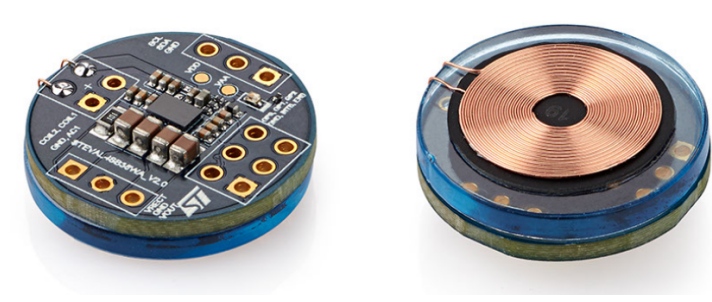

圖1a：基于STWLC38的STDES-WLC38WA可穿戴設備無線充電接收板

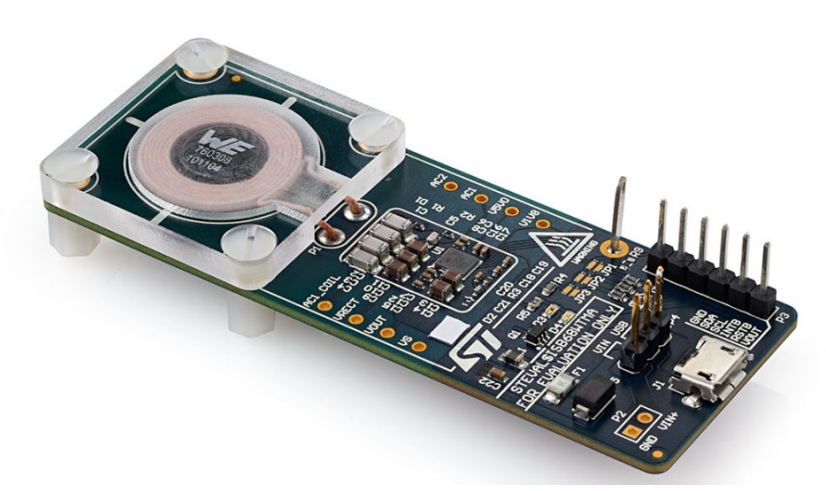

圖 1b：基于 STWBC86 的 STDES-WBC86TX無線充電發射板

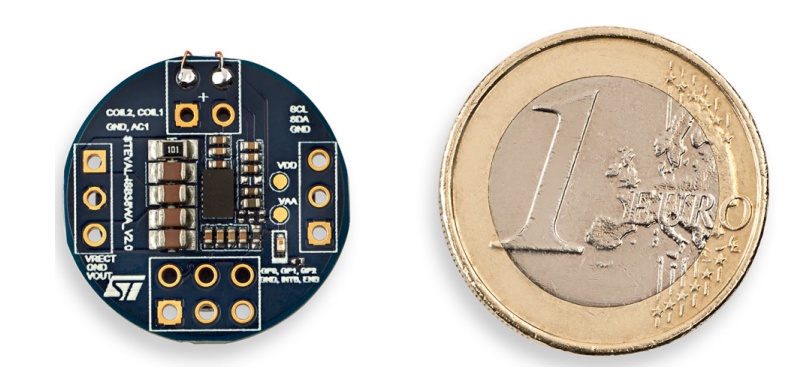

圖1c：STDES-WLC38A與一元歐元硬幣比較

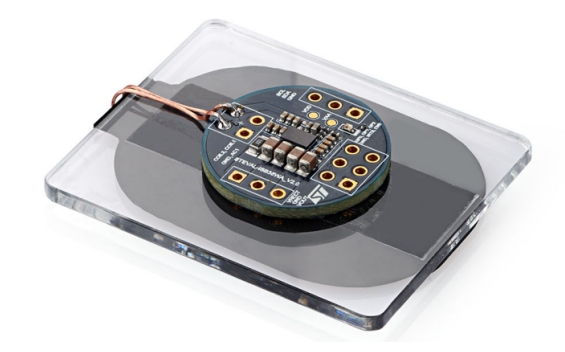

圖2a：基于STWLC38RX的STDES-WLC38TWS無線充電接收器板

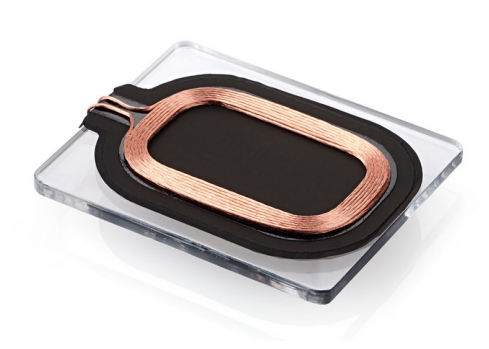

圖2b：STDES-WLC38TWS無線充電接收板定制線圈

在 5W 至 15W 的功率范圍內，STWLC38能效在同類產品中表現出眾（圖 3）。

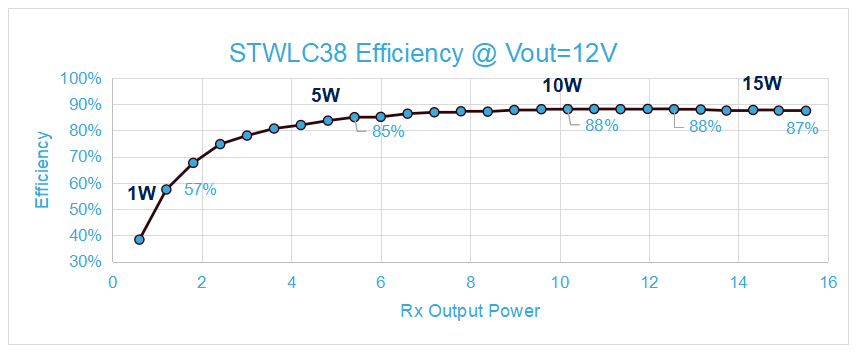

圖 3：能效與接收器輸出功率

無線充電的用戶體驗在很大程度上取決于充電器是否便捷好用。無疑，發射器和接收器對接錯位會影響無線充電效果，我們最不想看到的情況是，手機或耳機在充電器上放了兩個小時卻一點電都沒有充進去！

ST推出了一項叫做“ARC，即自適應整流器配置”的專利技術，即使接收器與發射器錯位幅度高達 50%，設備也能照常充電。這大大提升了用戶體驗，用戶只要將智能手表隨意放在充電器上，無需太在意手表對齊充電線圈，即可完成充電。

ST的接收器集成電路還實現了另一出色應用場景 —— 反向充電。用戶可以把無線接收器變?yōu)闊o線發射器或充電器。例如，用戶可以使用有ST 接收器芯片的智能手機給智能手表或另一部智能手機等設備充電。

設計公司面臨 Qi 認證耗時又昂貴的煩惱。ST 能提供一個預合規測試解決方案，助力創新者在設備與充電器交互和Qi 標準認證上先行一步。
