?仿人傳感器設計?是指模仿人類感官系統的傳感器設計，旨在使傳感器能夠像人類一樣感知和理解周圍環境。這種設計理念在多個領域都有應用，包括視覺、聽覺、觸覺等。

仿人眼設計

在視覺方面，仿人眼設計的傳感器能夠模仿人類視網膜的功能，實現高精度的圖像識別。例如，美國俄勒岡州立大學研發的鈣鈦礦型視網膜傳感器能夠在圖像識別、機器人和人工智能等領域取得重大突破?1。這種傳感器通過模仿人眼的感知能力，提高了圖像處理的精度和效率。

仿人耳設計

在聽覺方面，仿人耳設計的傳感器可以模仿人類耳朵對聲音的感知和處理能力。這種設計可以應用于噪聲過濾、語音識別等領域，提高聲音處理的準確性和魯棒性。

仿人觸覺設計

在觸覺方面，仿人觸覺設計的傳感器能夠模仿人類皮膚的觸感，實現對物體的壓力、溫度等感知。這種設計在機器人領域有廣泛應用，例如人形機器人中的觸覺傳感器可以通過模擬人類的觸覺，實現更自然的物體交互和操作反饋?2。

仿人嗅覺和味覺設計

在嗅覺和味覺方面，雖然目前技術相對不成熟，但也有一些研究嘗試模仿人類的嗅覺和味覺系統。例如，通過電子鼻和電子舌技術，可以模擬人類對氣味的敏感度和對味道的辨別能力，應用于食品安全檢測等領域。

應用領域

仿人傳感器設計在多個領域都有廣泛應用，包括：

?圖像識別?：用于高精度圖像處理和機器視覺。

?語音識別?：用于噪聲過濾和自然語言處理。

?機器人技術?：用于提高機器人的環境感知和交互能力。

?醫療應用?：用于輔助診斷和治療。

?安全檢測?：用于食品安全和環境監測。

DF-1機器人是我院自主研制的一款仿人機器人.本文首先對DF-1機器人總系統進行了介紹,然后根據DF-1機器人需要實現的功能,設計DF-1機器人的傳感器系統,然后實現傳感器系統的具體工作電路,利用arm9實現了傳感器系統信息的采集,最后對傳感器系統的效果進行了試驗驗證.

1 DF-1仿人機器人簡介

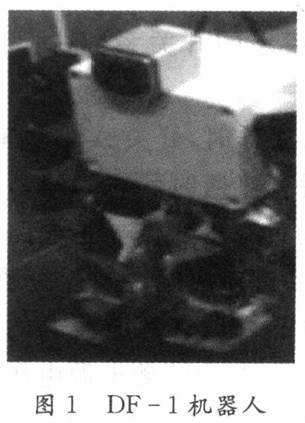

DF-1機器人模仿人體外形結構,利用舵機結構實現人類關節的功能,如圖1所示.DF-1身長45 cm,共設有17個自由度,具體分配為:踝關節2×2=4個自由度,膝關節2×1=2個自由度,胯關節2×2=4個自由度,肩關節2×2=4個自由度,肘關節2×1=2個自由度,頭部1個自由度.DF-1機器人內部采用arm9微處理器,主要用來完成信息的融合、決策和規劃等任務.DF-1機器人已經能夠實現的功能有步行、做俯臥撐、上樓梯、打太極拳,這些功能的實現是建立在:DF-1機器人具有良好機械結構基礎上的,通過人工調試,設定具體程序完成的.為提高機器人動作的穩定性,實現DF-1機器人的智能控制,需要對機器人配置傳感器系統,使機器人能夠感知自身狀態和外界環境.

2 傳感器系統設計

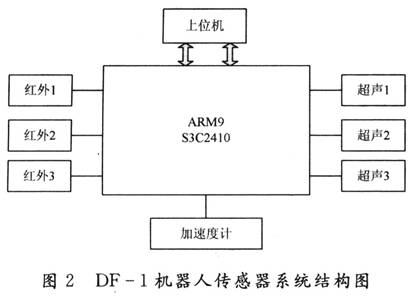

DF-1機器人的胸腔部位安裝了三個超聲傳感器,分別用來測量機器人正前、左前和右前方向的障礙物.在該傳感器系統中,采用了arm9微處理器作為信息的采集、數據預處理和通信單元.由于超聲波傳感器存在多次反射問題,在超聲波相對應的位置安裝了三個紅外測距傳感器用來解決這一問題.傳感器系統獲取的信息采用定長字節格式通過RS 232接口傳送給上位機.傳感器系統的基本結構如圖1所示.

2.1 加速度計傳感器

判定機器人姿態的傳感器有陀螺儀和加速度計等傳感器,由于陀螺成本較高,而DF-1機器人在運動變化上較為緩慢,故本文采用了成本較低的加速度計來感知機器人的姿態.加速度計是物體運動測試中的重要元件,它的輸出與物體的加速度成比例.傳感器系統所采用加速度計的具體型號為AD公司生產的雙軸加速度計ADXL202.ADXL202具有兩種輸出,一種是從XFILT和YFILT引腳輸出模擬信號;另一種是直接從XOUT和YOUT引腳輸出經調制后的DCM信號.在具體使用中,選用了加速度計的DCM信號輸出,這樣就可省去使用模擬信號需要引入的A/D轉換環節,簡化了電路設計難度.

2.2 超聲傳感器

用來測距的傳感器主要有紅外傳感器、超聲波傳感器、激光測距儀等,為了能在測量距離的同時判斷出物體的大致形狀,應設計成多傳感器測距系統.考慮到機器人的安裝空間以及成本問題,主要選用了超聲波傳感器進行距離的測量.

超聲波傳感器主要用來完成機器人到周圍障礙距離信息的測量,超聲波在測距過程中存在多次反射問題,即超聲波遇到障礙物體時,沒有沿著原路返回發射接收點,而是經過多次反射后才返回發射接收點,這樣測量到的距離信息不再真實,情況嚴重時會“丟失”目標.本文選用DEVANTECH公司生產的SFR05.SFR05的體積小,信號穩定,便于在機器人中安裝,而且SFR05的測量距離為1 cm~4 m,在最小測量距離上可認為該傳感器不存在盲區.

2.3 紅外傳感器

為了彌補超聲傳感器在測距中多次反射的問題,在超聲波相對應的位置安裝了三個紅外測距傳感器.當超聲波傳感器測量的距離遠遠大于同方向上紅外傳感器測量的距離時,可以據此推斷出超聲波已經進行了多次反射,并用紅外傳感器測量的距離信息來取代超聲波傳感器的信息.本文使用的紅外傳感器為SHARP公司生產的GP2D12,可測距離為10~80 cm.GP2D12加上電源就可工作,輸出電壓為0.3~2.8 V.GP2D12傳感器在測量距離時受外界光強度、物體外表反射率及物體顏色的影響較小.

3 軟件實現

傳感器系統數據采集與處理單元采用arm9微處理器,主要完成以下功能:實現對加速度計的控制和加速度的測量,并根據加速度值,計算機器人的傾角;實現對超聲波傳感器的控制,完成距離信息的計算;實現對紅外傳感器的控制,完成距離信息的獲取;對獲得的傾角、超聲波測距和紅外測距數據,按照規定的通信協議發送給上位機,程序主流程如圖3所示.

程序首先要初始化,主要包括系統時鐘的選擇、管腳的分配、中斷優先級、定時器時鐘和工作方式的選定等.在arm9內部資源中,具有PCA定時器單元和A/D單元,這些方便了對本傳感器系統的數據采集.防止超聲波傳感器之間發生串擾,對超聲波傳感器采用輪流測量的方式.由于超聲波傳感器的工作周期為50 ms,當工作時間少于50 ms時,超聲波傳感器會誤認為下次測量發送超聲波產生的干擾為本次的回波,造成距離測量上的失真,而紅外傳感器建立電壓的時間只需要5 ms,所以在編程上,利用定時器0產生50 ms延遲,依次對3對超聲波傳感器和紅外傳感器進行數據采集.由于加速度傳感器和紅外、超聲傳感器之間是獨立的,而且數量只有一個,它的采集過程只依賴于PCA捕捉模塊捕捉到的時刻,所以加速度計信息的采集和預處理工作可貫穿于150 ms以內.在完成對傳感器系統的信息采集和預處理后,還要將獲取的數據發送給上位機,為上位機的決策提供必要的數據.

4 實驗驗證

4.1 加表實驗

由于當機器人傾斜的時候,重力加速度會在加速度兩軸上產生分量,這時加速度值為Ax=gsin α和Ay=gsinβ.在加速度計水平放置的時候,Ax=gsin α,由于條件的限制,很難使加速度計達到絕對水平.在α=0附近,sin α變化幅度大,這樣會影響標定效果,而在a=π/2附近,sin α變化幅度較小.為了得到較好的加速度計標定效果,采用了豎直標定的方法,即將PCB電路板用細線懸掛起來,分別得到g和-g時的值,通過計算就可得到加速度在0g時的值.由于ADXL202的輸出含有高斯白噪聲,應用直接采來的數據會有較大的誤差,因而需要對采集來的數據進行處理后再加以應用.

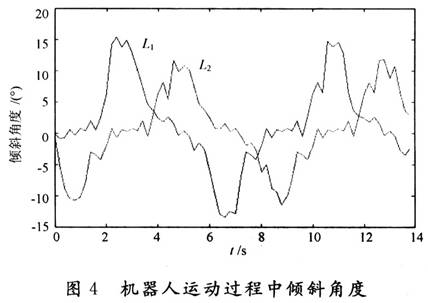

通過平均值濾波可降低噪聲的影響,假設Xi為直接采集來的數據,Yi為平均值濾波后的數據,Yi=(∑xi)/n,由概率論知識可知,EYi=EXi,DYi=DXi/n.從中可看出平均值濾波的效果與平均點數n有關,n越大,濾波效果越好.考慮到機器人的運動情況,可取n=15,即噪聲的方差變?yōu)樵瓉淼?/15.圖4是DF-1機器人在運動過程中獲取的傾斜角度值.其中L1表示了機器人的俯仰角度,L2表示了機器人的橫滾角度.

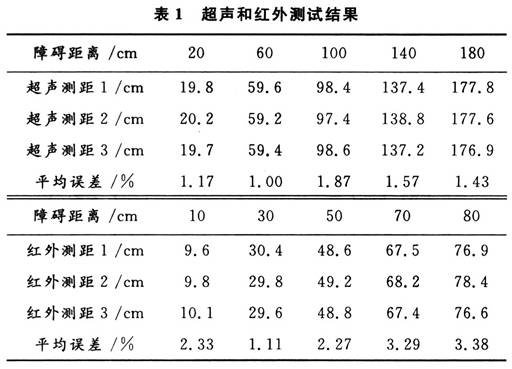

由于DF-1仿人機器人體型較小，運動較為緩慢，在障礙距離測量上，能夠對付2 m以內的障礙就可滿足應用要求。在2 m以內不同距離上放置平面障礙，利用超聲波和紅外傳感器測量這些距離信息，測得的距離與實際距離如表1所示。

從表中可以看出,超聲波測量距離的誤差在2%以內,紅外傳感器測量距離的誤差在4%以內,可以滿足DF-1仿人機器人的應用要求.

傳感器技術是仿人機器人研究的關鍵技術之一.仿人機器人之所以能在已知或未知的環境中完成一定的作業功能,是因為它能夠通過傳感器感知外部環境信息和自身狀態,獲得反饋信息,實現系統的閉環控制.目前在仿人機器人中應用的傳感器種類繁多,例如視覺傳感器、電子羅盤、加速度計和超聲波傳感器等都是仿人機器人中常用的傳感器.
