ARM處理器?的定義和起源
?ARM處理器?是一種基于精簡指令集計算機(RISC)架構的中央處理器(CPU)系列。ARM全稱為Advanced RISC Machine，意為“高級精簡指令集機器”。?
ARM處理器由英國的ARM公司設計，最初由Acorn計算機有限公司開發，旨在解決成本高和生產效率低的問題。1985年，Acorn推出了世界上第一款A(yù)RM處理器——ARM1，標志著ARM架構的誕生。
特點和應用領域
ARM處理器的主要特點包括低功耗、高性能和靈活性。由于其指令集的精簡，ARM處理器在同等性能下功耗遠低于基于復雜指令集(CISC)架構的處理器，特別適用于移動設備和物聯網設備。此外，ARM處理器采用流水線執行和分支預測等技術，提高了運行效率，并且提供了廣泛的可擴展性選項，從低功耗微控制器到高性能處理器。
與其他處理器的比較
與x86架構相比，ARM架構在能耗和性能上有顯著差異。x86是一種復雜指令集計算機(CISC)架構，而ARM則是RISC架構，通過精簡指令集設計實現低功耗。盡管x86處理器在原始計算吞吐量上可能優于ARM，但在某些特定用例中，ARM處理器的性能可能超過x86處理器。
ARM處理器是英國Acorn有限公司設計的低功耗成本的第一款RISC微處理器。全稱為Advanced RISC Machine。ARM處理器本身是32位設計，但也配備16位指令集，一般來講比等價32位代碼節省達35%，卻能保留32位系統的所有優勢。ARM的Jazelle技術使Java加速得到比基于軟件的Java虛擬機(JVM)高得多的性能，和同等的非Java加速核相比功耗降低80%。CPU功能上增加DSP指令集提供增強的16位和32位算術運算能力，提高了性能和靈活性。ARM還提供兩個前沿特性來輔助帶深嵌入處理器的高集成SoC器件的調試，它們是嵌入式ICE-RT邏輯和嵌入式跟蹤宏核(ETMS)系列。
隨著物聯網技術的迅速發展，許多嵌入式系統具備了聯網功能，為方便系統開發者集中監控和管理遠程嵌入式系統，同時方便其他PC網上用戶或智能手機App能夠獲取嵌入式系統數據，實現遠程讀數與控制[13]，本文提出了以STM32F103RC處理器為核心，結合WIZnet公司的W5500以太網接口芯片，利用新浪微博的二次開發接口[4]，設計了嵌入式新浪微博客戶端，從而實現社交網絡與嵌入式硬件系統的互動，可以把人與人的關系拓展到人與物的關系、物與物的關系。本系統結構如圖1所示。
1 系統主要硬件介紹
1.1 STM32F103RC微控制器
STM32F103RC是基于CortexM3內核的32位ARM處理器芯片，其工作頻率可達72 MHz;內置高速大容量存儲器(512 KB Flash、64 KB RAM);豐富的增強I/O端口和外設資源，包括2個12通道DMA控制器、5路USART、3路SPI以及12位的ADC、DAC、FSMC、SDIO、USB、CAN總線、I2C總線等;具有標準和先進的通信接口;提供可編程電壓檢測器(PVD)，保證整個系統的穩定工作，具備較強的抗干擾能力。STM32F103RC廣泛應用于醫療、手持終端、智能儀器儀表、計算機測控等領域[5]。
1.2 W5500以太網控制器
W5500是一款全硬件TCP/IP嵌入式以太網控制器，使用硬件邏輯門電路實現TCP/IP協議棧的傳輸層及網絡層(包括TCP、UDP、ICMP、IPv4、ARP、IGMP、PPPoE等協議)，并集成了數據鏈路層、物理層，以及32 KB片上RAM作為數據收發緩存器。從而把網絡數據流量的處理工作全部轉移到W5500集成硬件中進行，使得嵌入式主控芯片MCU只需承擔TCP/IP應用層控制信息的處理任務，從而大幅減少了上位機對于數據復制、協議處理和中斷處理等方面的工作量，提升了系統利用率及可靠性。

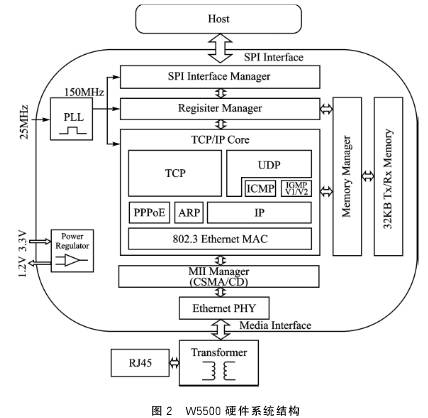

在操作過程中，可以把W5500作為MCU的一個外設RAM來使用，操作簡單方便。另外，W5500提供網絡喚醒及省電模式供客戶選用，從而降低系統功耗;還提供了SPI串行接口，能夠很容易實現與外設MCU的整合，為嵌入式系統提供了簡易的互聯網接入方案。圖2為W5500硬件系統結構[6]。
2 嵌入式微博客戶端硬件評估板

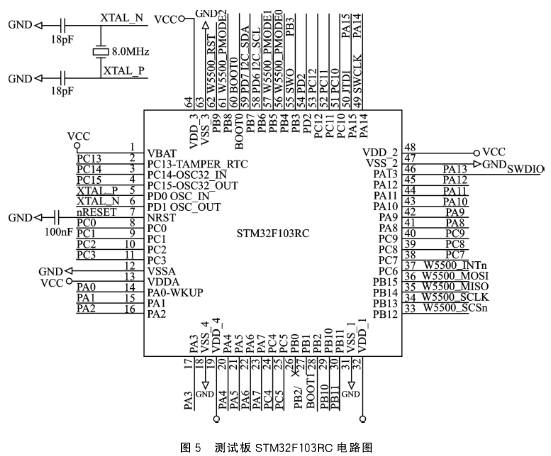

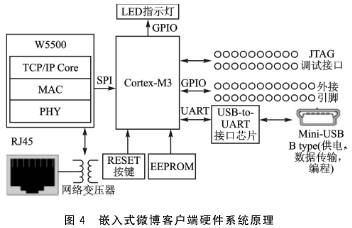

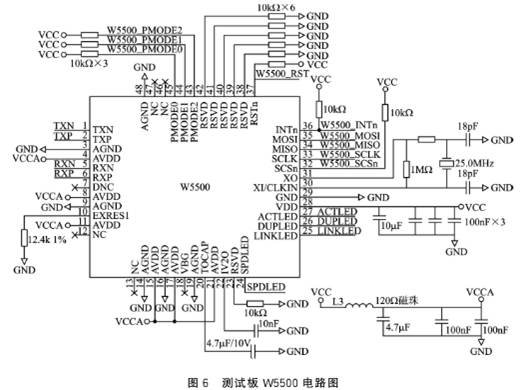

圖3為嵌入式微博客戶端硬件評估板，其系統結構和主要電路原理圖分別見圖4～圖6，該系統主要包括以下模塊：
① USB電源、RS232通信模塊;
② RESET復位模塊，復位MCU;
③ AT24C16 EEPROM存儲模塊，存儲系統參數等信息;
④ W5500模塊，實現以太網接口功能;
⑤ STM32F103RC ARM處理器;
⑥ RJ45以太網硬件接口模塊;
⑦ JTAG程序下載接口模塊。
3 嵌入式微博客戶端軟件實現
3.1 ARM CPU軟件開發環境構建
為了方便ARM Cortex系列CPU的開發，本文采用了IAR Embedded Workbench for ARM, 32K Kick start Edition，它是一個針對ARM 處理器的集成開發環境，包含編輯器、項目管理器、C/C++編譯器和ARM 匯編器等。
3.2 W5500的配置與開發
W5500可以配置為T(mén)CP、UDP、IPRAW、PPPoE模式進行數據的發送或接收，在本文中只介紹TCP和新浪微博服務器的通信流程。由于W5500已經固化了TCP/IP協議棧，因此只需創建Socket接口即可實現網絡通信，從而大幅簡化了軟件設計流程。W5500支持服務器和客戶端模式，在本系統中，W5500扮演了客戶端模式，其工作原理略——編者注。
3.3 嵌入式客戶端代碼
在STM32F103RC處理器中，嵌入式新浪微博客戶端與微博服務器的數據通信C語言示例代碼如下：
#include "w5500/socket.h"
#include "w5500/w5500.h"
#include
#include
#define SOCK_WEIBO5
//給新浪微博選一個Socket，可以選0~7
#define WEIBO_SERVER"61.109.255.136"http://新浪微博服務器IP地址
#define HTTP_PATH "/wiznet/"http://HTTP路徑
#define WEIBO_ID"xxxx@xxxx.xxx"http://新浪微博 ID，按實際的ID輸入
#define WEIBO_PWD"123456"http://新浪微博登錄密碼，按實際的密碼輸入
char tmp_buf[512]={0x00,};//定義臨時緩沖區用于存儲微博內容和HTTP頭
unsigned char post_weibo(char* weibo){
unsigned char weibo_server_ip[4] = {61,109,255,136};//微博服務器IP地址
static unsigned int any_local_port = 1000;
//TCP Socket 本地端口號，0~65 535中任取
char post_data[385]={0x00,};
unsigned char ret=0;
unsigned int len=0;
if (socket(SOCK_WEIBO,Sn_MR_TCP,any_local_port++,0)!=1){//TCP socket初始化
printf("Socket initialization failed. ");
return 0;
}
else{
ret=connect(SOCK_WEIBO,weibo_server_ip,80); //連接到服務器, 默認TCP 端口為80
if(ret!=1){
printf("Connect Weibo server failed. ");
return 0;
}
else{
while(getSn_SR(SOCK_WEIBO)!=SOCK_ESTABLISHED);//等待TCP連接
printf("Connected with Weibo server. ");
sprintf(post_data,"id=%s&pw=%s&cmd=update&status=%s",(char*)WEIBO_ID,(char*)WEIBO_PWD,weibo);
sprintf(tmp_buf,"POST %s HTTP/1.1 Host: %s UserAgent: w5500 ContentType: application/xwwwformurlencoded;charset=gb2312 ContentLength: %d %s",(char*)HTTP_PATH,(char*)WEIBO_SERVER,strlen(post_data),post_data);
len=send(SOCK_WEIBO,(unsigned char*)tmp_buf,strlen(tmp_buf));
//把數據發送到新浪微博
while(1){
len=getSn_RX_RSR(SOCK_WEIBO);
if(len>0){
memset(tmp_buf,0x00,512);
len=recv(SOCK_WEIBO, (unsigned char*)tmp_buf, len);
//接收從微博服務器返回的結果
char* p=strstr(tmp_buf,(char*)" ")+4;
//獲得沒有http header 的http payload 的返回值
printf("%s ",p);
disconnect(SOCK_WEIBO);//與微博服務器斷開
close(SOCK_WEIBO);//關閉socket
return 1; //成功后返回1
}
}
}
}
}
4 嵌入式微博客戶端測試結果
在本系統測試案例中，STM32F103RC使用了SHT11數字溫濕度傳感器和BH1750光照度傳感器對客廳的溫濕度與光線亮度進行測量采集，并通過W5500把數據發送到新浪微博。
例如在2014年5月11日15:50，客廳的溫度是25.5 ℃、濕度46%、光線亮度為431Lux，其測試結果略——編者注。
多次測試表明，以W5500為核心的嵌入式新浪微博客戶端具有功耗低、實時性好、穩定可靠等特點。
